Descripción

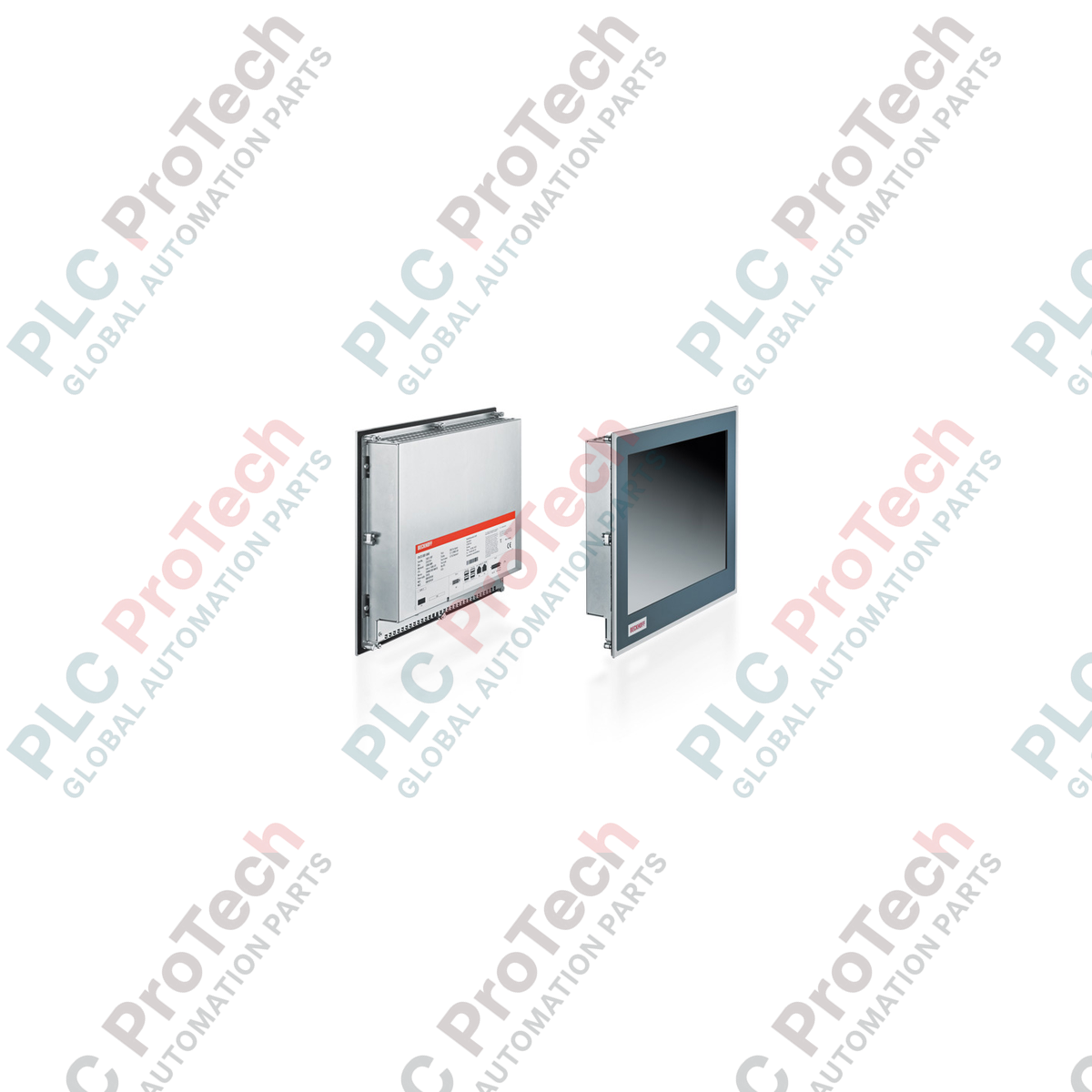

El BECKHOFF CP6712-0001-0060 es un Panel PC empotrable económico diseñado para armarios de control industrial y entornos de estaciones de operador. Como parte de la serie BECKHOFF CP67xx, esta unidad integra una pantalla de 12 pulgadas con una resolución de 800 x 600 píxeles directamente en una robusta carcasa frontal de aluminio con una cubierta trasera de acero laminado. Diseñado para ofrecer un rendimiento fiable en arquitecturas de automatización a nivel de máquina, funciona como nodo interactivo de visualización y procesamiento dentro de redes industriales.

Equipado con hardware de procesamiento integrado y opciones flexibles de almacenamiento masivo, el Panel PC admite tareas de automatización centralizadas o descentralizadas que ejecutan software de control estándar. Su diseño mecánico incorpora palancas de sujeción extraíbles para facilitar una instalación rápida, con ayuda de herramientas, en los recortes del panel de control, sin herrajes de montaje sueltos. El dispositivo proporciona conectividad Ethernet integrada, interfaces periféricas estándar y una interfaz frontal protegida, adecuada para las exigentes condiciones del entorno industrial.

Características

• Pantalla TFT de matriz activa de 12 pulgadas con una resolución de 800 x 600
• Carcasa frontal de aluminio con cubierta trasera de acero laminado y palancas de sujeción extraíbles
• Grado de protección IP65 en la parte frontal para limpieza con agua y entornos operativos exigentes
• Grado de protección IP20 en la parte trasera para integración en armarios de control
• Interfaces Ethernet integradas para comunicación de red e integración con PLC
• Puertos de conexión para periféricos USB y DVI

Aplicaciones

• Control de máquinas herramienta y terminales de interfaz de operador
• Visualización de automatización de ensamblaje y manipulación
• Estaciones de monitorización de procesos y adquisición de datos industriales
• Nodos informáticos de HMI y control montados en armarios

Especificaciones técnicas

General

Pantalla e interfaz de operador

Condiciones ambientales y características mecánicas

Directrices de instalación

1. Verifique que el modelo exacto CP6712-0001-0060 coincida con la documentación de ingeniería del sistema antes de comenzar la instalación.
2. Asegúrese de que todas las fuentes de alimentación asociadas y los circuitos externos conectados estén desenergizados y bloqueados.
3. Inspeccione las dimensiones del recorte del panel para garantizar un espacio adecuado y un ajuste seguro para la carcasa de 12 pulgadas.
4. Inserte el Panel PC en el recorte del armario de control desde la parte frontal, asegurándose de que la junta frontal selle correctamente contra la superficie del panel para mantener el grado de protección IP65.
5. Accione uniformemente las palancas de sujeción extraíbles integradas para fijar firmemente la unidad contra la pared del panel sin apretarlas en exceso.
6. Conecte el conductor de tierra y la fuente de alimentación de 24 V CC a los terminales correspondientes, respetando la polaridad.
7. Conecte los cables Ethernet necesarios, los periféricos USB y las interfaces de pantalla antes de restablecer la alimentación y poner el sistema en servicio.
