Descripción

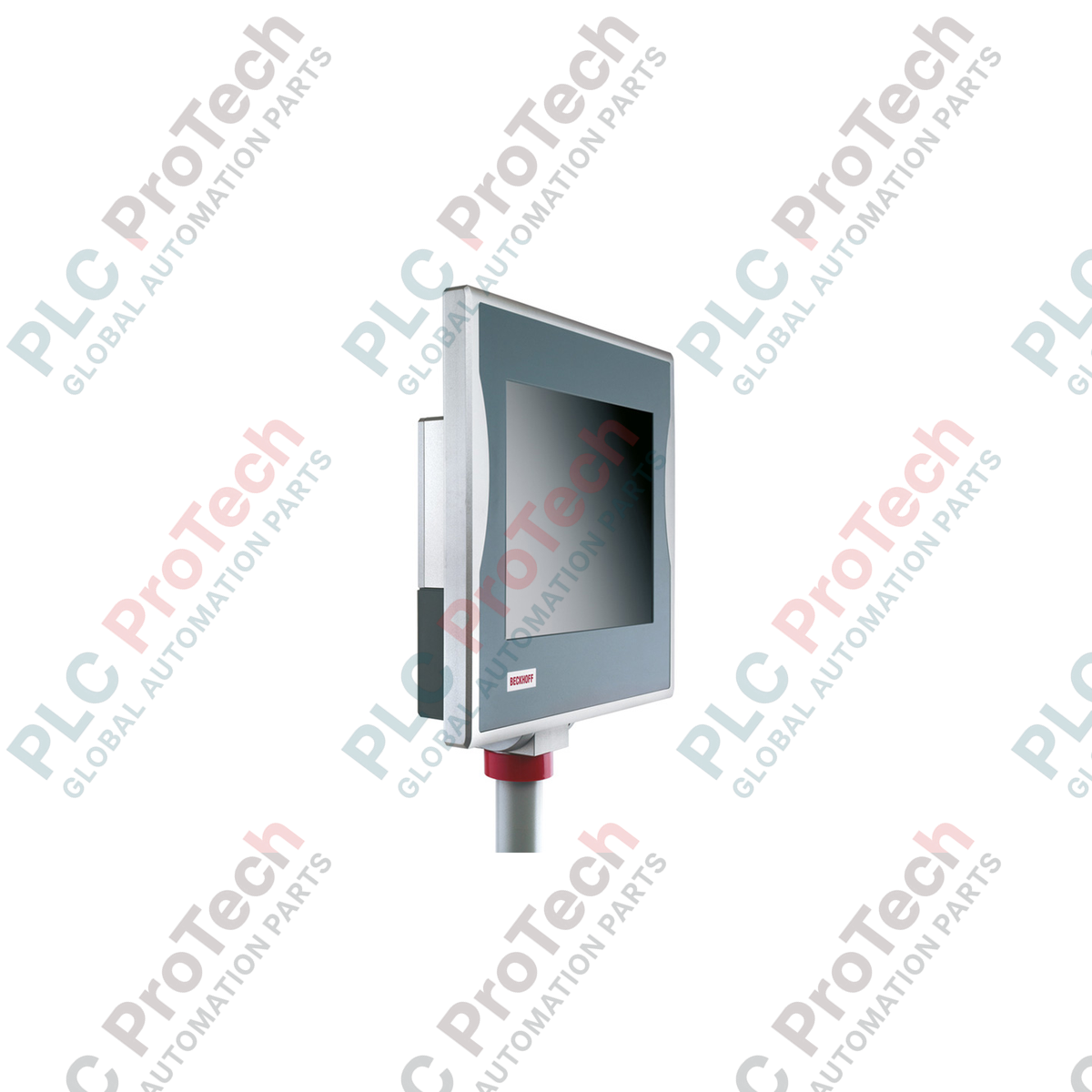

El BECKHOFF CP7201-0001-0060 es un Panel PC Economy de grado industrial diseñado para su instalación con brazo de montaje. Al combinar una interfaz visual de panel de control con un PC industrial compacto e integrado, este dispositivo funciona como una interfaz hombre-máquina (HMI) de alto rendimiento para tareas de control, supervisión y visualización a nivel de máquina. Encerrado en una robusta carcasa de aluminio completamente sellada, está diseñado para funcionar de forma fiable en entornos de fabricación exigentes.

La arquitectura de hardware del BECKHOFF CP7201-0001-0060 equilibra la potencia de procesamiento con la eficiencia térmica. Utiliza una estructura de refrigeración pasiva basada en canales de disipación del calor situados entre el panel de control y el PC integrado. Un ventilador interno facilita la distribución uniforme del calor hacia todas las paredes exteriores de la carcasa, reduciendo los puntos calientes localizados. Diseñado para instalarse físicamente directamente en la máquina, el sistema se integra perfectamente con los tubos de brazo de montaje estandarizados de 48 mm de Rittal y Rolec.

La conectividad está optimizada para redes industriales mediante interfaces Ethernet integradas. El compartimento de cableado está diseñado para alojar hasta seis conectores industriales IP65, lo que permite conexiones seguras de alimentación y datos sin comprometer la protección ambiental. La placa base interna compacta admite memoria RAM DDR4 de alta velocidad, almacenamiento de estado sólido (CFast o SSD) y una fuente de alimentación estándar de 24 V CC, lo que la convierte en una plataforma de hardware ideal para el software de automatización TwinCAT y las aplicaciones industriales basadas en Windows.

Características

• Protección IP65 completa que protege todos los componentes electrónicos internos del polvo, los residuos y las salpicaduras de agua.
• Robusta carcasa de aluminio optimizada específicamente para la instalación con brazo de montaje.
• Adaptador de brazo de montaje giratorio compatible con sistemas de tubos estándar de 48 mm (Rittal/Rolec), tanto por la parte superior como por la inferior.
• Diseño térmico pasivo que utiliza una estructura de disipador de calor integrada, combinada con un ventilador de circulación interno.
• Interfaces Ethernet duales 100/1000BASE-T integradas para comunicaciones industriales de gran ancho de banda.
• Área de cableado específica compatible con hasta seis conectores externos con clasificación IP65.
• Arquitectura de placa base compacta compatible con memoria DDR4 de alta fiabilidad y configuraciones de almacenamiento de estado sólido.

Aplicaciones

• Visualización HMI directa a nivel de máquina y control del operador en líneas de producción automatizadas.
• Terminales de control con brazo de montaje en instalaciones de procesamiento, embalaje y ensamblaje.
• Supervisión y ejecución descentralizadas de procesos en arquitecturas de control en tiempo real TwinCAT.
• Implementaciones de PC industriales que requieren aislamiento físico de los armarios de control.

Especificaciones técnicas

Directrices de instalación

1. Asegúrese de que el sistema de brazo de montaje elegido y sus soportes estructurales estén completamente dimensionados para soportar el peso del BECKHOFF CP7201-0001-0060.
2. Desconecte todas las conexiones eléctricas entrantes antes de iniciar las tareas de instalación física o eléctrica.
3. Monte firmemente el adaptador giratorio en el tubo del brazo de montaje Rittal o Rolec de 48 mm y guíe el cableado a través del tubo según se especifica.
4. Mantenga un espacio libre mínimo de 20 cm (7,9 pulgadas), sin obstrucciones, alrededor de todos los lados de la carcasa del PC para garantizar una circulación de aire convectiva adecuada.
5. Conecte la fuente de alimentación nominal de 24 V CC a los terminales designados, prestando especial atención a la polaridad correcta.
6. Conecte y fije los cables Ethernet y periféricos IP65 necesarios a través del área de cableado designada.
7. Arranque el sistema para verificar la inicialización correcta de la BIOS, el funcionamiento de la pantalla táctil y la comunicación de red.
