Descripción

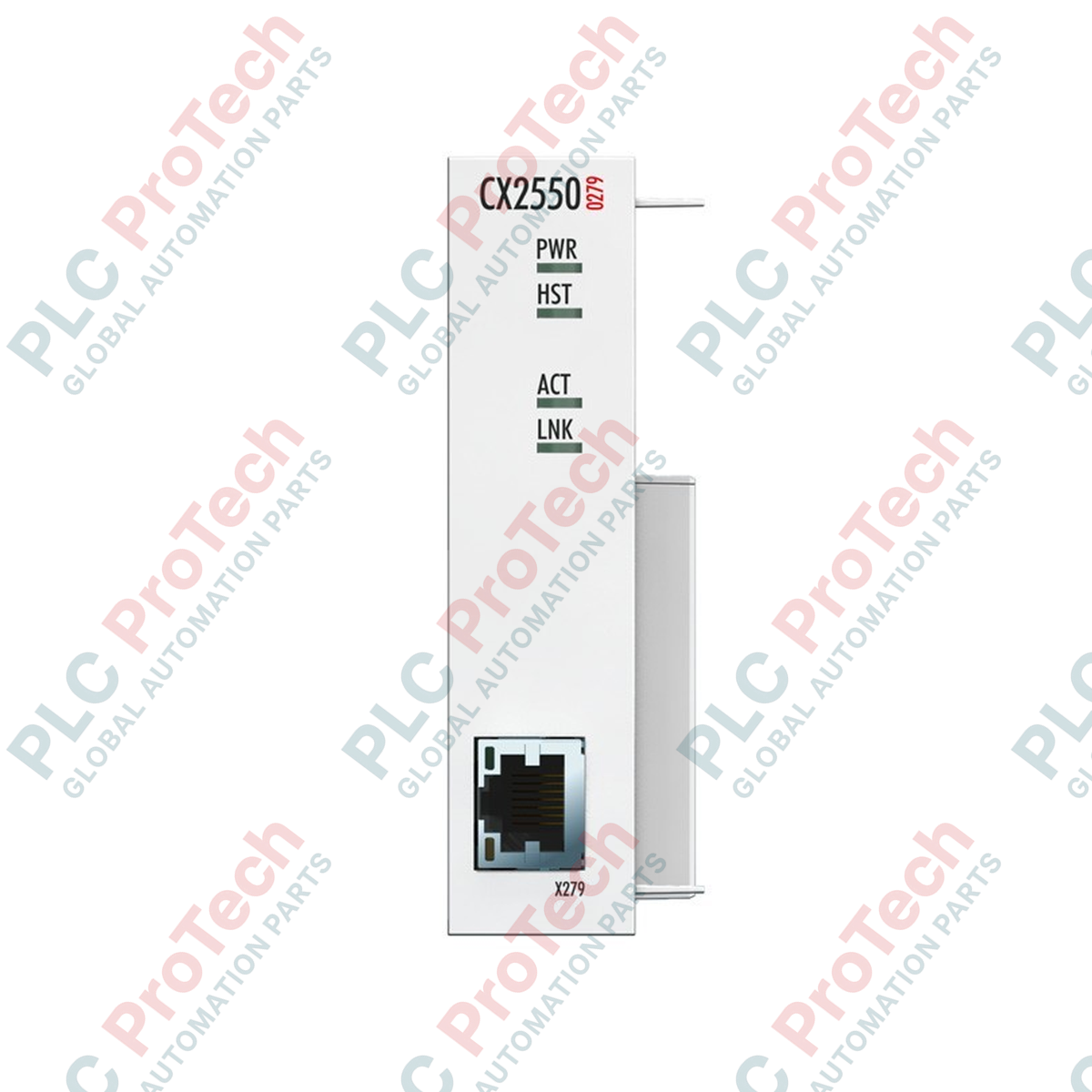

El Beckhoff CX2550-0279 funciona como un módulo de expansión directo del bus del sistema diseñado para Embedded PCs CX20xx, lo que permite transmitir señales USB 2.0 de forma remota hasta 50 metros. Este módulo transmisor se monta directamente en el lado izquierdo de un bloque de CPU CX20xx y convierte las líneas USB internas estándar en una señal diferencial serializada adecuada para tendidos de larga distancia mediante medios físicos estándar de tipo Ethernet. Esta configuración está optimizada específicamente para conectar paneles de control como la serie CP29xx-0000 sin degradación de la señal ni picos de latencia, garantizando una integración fluida de periféricos en entornos industriales complejos.
Características principales
- Interfaz dedicada 1 x USB Extended 2.0 mediante un robusto puerto de conexión RJ45.
- Extensión fiable de la señal hasta una distancia máxima de 50 metros mediante cableado apantallado Cat.5E o superior estándar.
- Integración nativa con el bus del sistema, con alimentación directa a través de las unidades de alimentación CX2100-0xxx precedentes.
- Indicadores LED de diagnóstico integrados para validar el estado en tiempo real (alimentación, host, actividad y enlace).
- Factor de forma compacto de 24 mm, diseñado para configuraciones de montaje en carril DIN de alta densidad.
Aplicaciones
- Conecta HMI y pantallas de operador descentralizadas (serie CP29xx-0000) en células de fabricación distribuidas.
- Amplía las interfaces de diagnóstico USB fuera de armarios eléctricos cerrados de alta tensión.
- Facilita una canalización ordenada del cableado en modernas líneas de producción modulares y centros de manipulación de materiales.
Especificaciones técnicas
| Parámetro de especificación |
Valor técnico |
| Fabricante |
Beckhoff |
| Número de modelo |
CX2550-0279 |
| Tipo de interfaz |
1 x USB Extended 2.0 (mediante conector RJ45) |
| Longitud máxima del cable |
50 metros (con cableado Cat.5E) |
| Alimentación |
A través del bus del sistema (mediante módulos CX2100-0xxx) |
| Diagnóstico mediante LED |
Alimentación (1x), Host (1x), Actividad (1x), Enlace (1x) |
| Dimensiones (W x H x D) |
24 mm x 99 mm x 54,5 mm |
| Peso |
Aproximadamente 190 g |
| Temperatura de funcionamiento |
-25 a +60 °C |
| Temperatura de almacenamiento |
-40 a +85 °C |
| Humedad relativa |
95 %, sin condensación |
| Grado de protección |
IP20 |
| Resistencia a vibraciones y choques |
Cumple con EN 60068-2-6 / EN 60068-2-27 |
| Inmunidad/emisión CEM |
Cumple con EN 61000-6-2 / EN 61000-6-4 |
Conexiones e interfaces
| Tipo de puerto |
Asignación de pines del conector / LED |
Descripción de la señal |
| Puerto de salida RJ45 |
Pines 1 a 8 |
Pares de transmisión USB diferenciales mediante cable apantallado Cat.5E. No conectar a switches Ethernet. |
| LED: PWR |
Encendido (Verde) |
La alimentación interna del sistema se aplica correctamente a través del bus del sistema. |
| LED: HOST |
Encendido (Verde) |
Conexión establecida con la interfaz de host de la CPU CX20xx principal. |
| LED: ENLACE |
Encendido (Verde) |
Conexión activa establecida con el receptor remoto CP29xx. |
Observaciones prácticas de ingeniería
Modelos alternativos y compatibilidad
Este módulo funciona específicamente como transmisor punto a punto (Tx) y debe emparejarse con un receptor adecuado, normalmente integrado directamente en los paneles de control Beckhoff CP29xx-0000 o en cajas receptoras externas. Está diseñado físicamente para deslizarse y encajar en la ranura de expansión del lado izquierdo de la serie CX20xx. Asegúrese de que la configuración de la CPU en TwinCAT reconozca el módulo adicional en el bus del sistema del PC antes de la puesta en servicio.
Errores habituales de aplicación y notas de ingeniería
Un error habitual en las instalaciones es tratar la interfaz RJ45 física situada en la parte frontal de esta unidad como un puerto de red Ethernet. Conectar este puerto a un switch, router o hub LAN estándar puede causar daños eléctricos inmediatos tanto en el hardware de red como en los circuitos transceptores internos del controlador. Mantenga la ruta de extensión estrictamente punto a punto.
Consejos de puesta en servicio y cableado
Para transmisiones que se aproximen al límite de 50 metros, utilice siempre cableado de cobre de alta calidad con doble blindaje (S/FTP Cat.5E o Cat.6). Evite tender este tramo de la capa física cerca de cables de salida de variadores de frecuencia (VFD) de alta frecuencia o líneas de alta tensión, ya que el acoplamiento de ruido en las líneas diferenciales puede provocar pérdidas momentáneas en las señales del ratón, el teclado y la pantalla táctil del panel.
Directrices de instalación
ADVERTENCIA CRÍTICA: Antes de encajar esta unidad de expansión en el módulo de CPU CX20xx o modificar cualquier cable de interfaz, asegúrese de que todo el bastidor del controlador y las pantallas remotas conectadas estén completamente apagados. Verifique que no haya tensiones residuales en la línea de alimentación. Si no se desenergiza el sistema, pueden dañarse los sensibles chips transceptores diferenciales del bus del sistema.
1
Alinee el conector macho multipin del bus del sistema del CX2550-0279 con la interfaz hembra del lado izquierdo de la unidad de CPU CX20xx. Asegúrese de que los clips de bloqueo del riel DIN estén extraídos.
2
Presione firmemente el módulo hasta que encaje con un clic, fijándolo al módulo de CPU adyacente. Vuelva a introducir los clips de bloqueo del riel DIN para anclar el módulo al riel DIN.
3
Inserte su línea blindada Cat.5E exclusiva en el conector RJ45 frontal y diríjala directamente al módulo receptor del panel, manteniéndola separada de las líneas de alimentación con alta interferencia.
