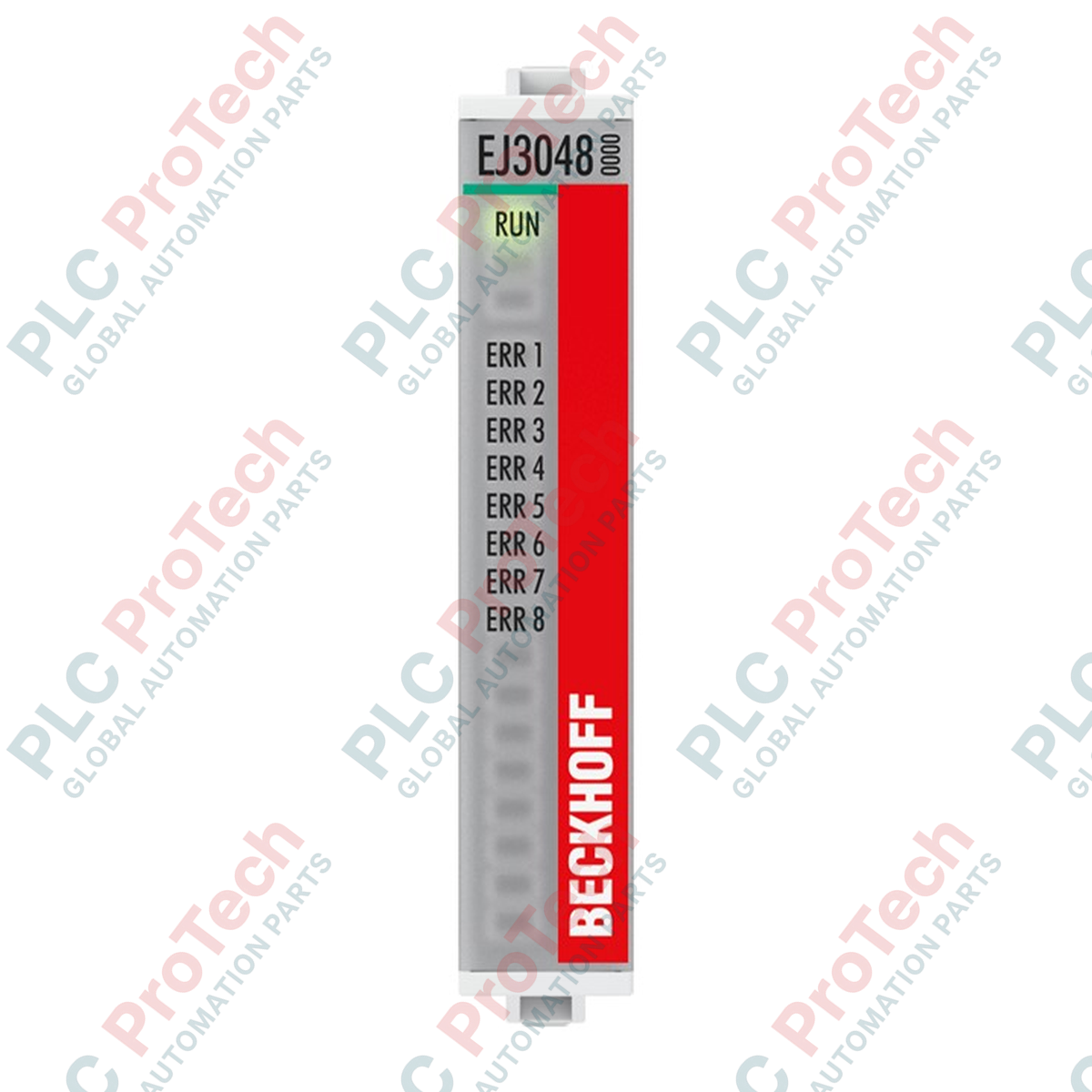

Módulo enchufable EtherCAT BECKHOFF EJ3048

Descripción

El BECKHOFF EJ3048 es un módulo enchufable EtherCAT equipado con ocho entradas analógicas de un solo extremo. Diseñado para integrarse con placas de distribución de señales específicas de cada aplicación, este dispositivo procesa señales de corriente en el rango de 0 a 20 mA con una resolución de 12 bits. Como parte de la arquitectura del sistema EJ, combina el rendimiento de comunicación de EtherCAT con un diseño enchufable que ahorra espacio, adecuado para la fabricación modular de máquinas y aplicaciones en armarios de control.

Este módulo incorpora filtros FIR e IIR activables, supervisión de valores límite y tiempos de conversión configurables para adaptar el comportamiento del procesamiento de señales a los requisitos específicos de cada aplicación. El aislamiento eléctrico protege la electrónica interna frente a las diferencias de potencial del lado de campo, mientras que la alimentación de la electrónica interna se suministra a través del E-bus.

Características

• Ocho canales de entrada analógica de un solo extremo para señales de corriente de 0 a 20 mA
• Arquitectura de módulo enchufable diseñada para la conexión a placas posteriores o placas de distribución de señales
• Resolución de 12 bits con presentación de datos de 16 bits incluido el signo
• Tiempo de conversión configurable con un ajuste predeterminado de 1,25 ms
• Filtros FIR e IIR activables para el acondicionamiento de señales
• Funciones integradas de supervisión de valores límite
• Electrónica interna alimentada por E-bus con aislamiento eléctrico de 500 V entre el E-bus y el potencial de campo

Aplicaciones

• Automatización industrial y construcción modular de máquinas que utilizan arquitecturas de E/S enchufables
• Adquisición de señales de sensores analógicos, como transmisores industriales de 4 a 20 mA
• Supervisión de procesos y lazos de control que requieren filtrado de entrada configurable
• Instalaciones de armarios de control compactos que utilizan distribución de señales mediante placa posterior

Especificaciones técnicas

General

Características eléctricas

Rendimiento

Características mecánicas y ambientales

Directrices de instalación

1. Verifique que el sistema de control y las fuentes de alimentación estén completamente desenergizados antes de manipular el módulo.
2. Inspeccione el módulo BECKHOFF EJ3048 y la ranura de conexión de inserción prevista para detectar daños o contaminación.
3. Alinee cuidadosamente los pines del módulo con las ranuras correspondientes de la placa de aplicación e inserte la unidad de forma segura.
4. Asegúrese de que la placa de distribución esté correctamente asentada y retenida mecánicamente según se especifica en la documentación del sistema.
5. Compruebe todas las conexiones del cableado del lado de campo a la placa de distribución de señales antes de iniciar el sistema.
6. Encienda el sistema y verifique la comunicación del módulo mediante TwinCAT y los indicadores LED de diagnóstico.
