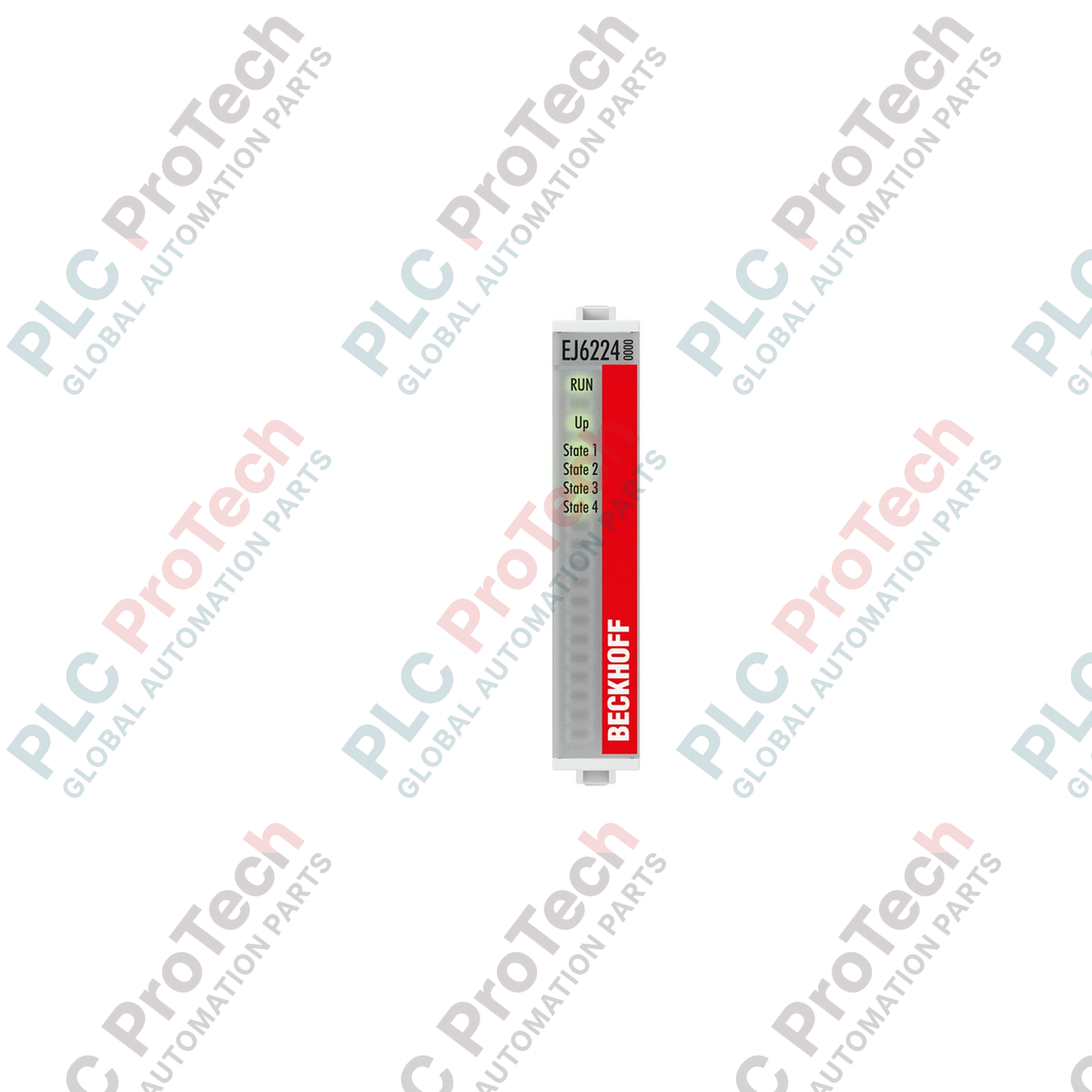

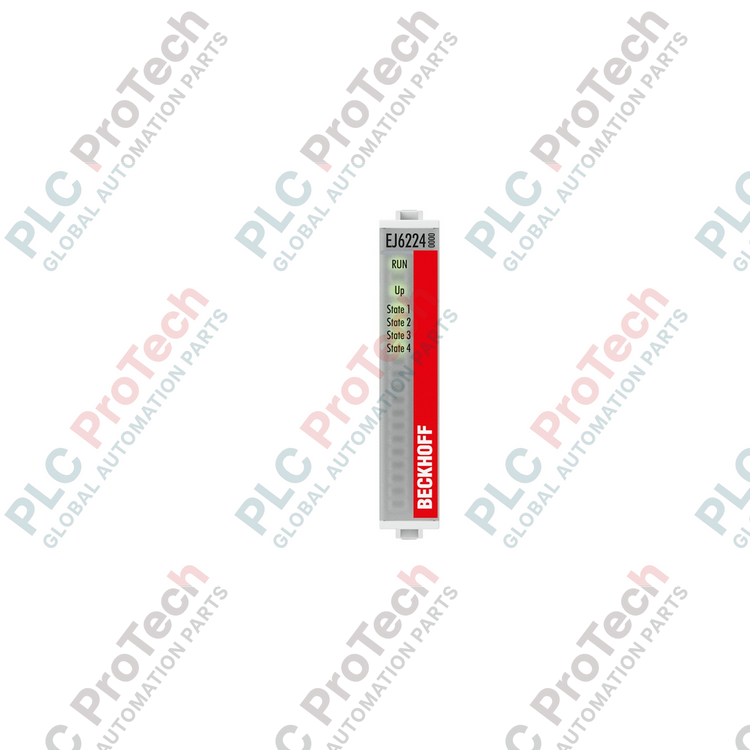

BECKHOFF EJ6224 Módulo Enchufable IO-Link EtherCAT de 4 Canales

Descripción del Producto

El EJ6224 (EJ6224) es un módulo maestro IO-Link de alto rendimiento y 4 canales diseñado para el sistema enchufable Beckhoff. Diseñado para conectar dispositivos de campo inteligentes con la columna vertebral EtherCAT, este módulo es esencial para líneas de producción automatizadas modernas, como empaques de alta velocidad, ensamblaje electrónico y sistemas de manejo robótico. Al facilitar la integración directa en PCBs específicas de la aplicación, el EJ6224 reduce el tamaño total de la máquina y elimina el cableado punto a punto costoso y que consume mucho tiempo, además de ofrecer capacidades avanzadas de diagnóstico y configuración para sensores y actuadores compatibles con IO-Link V1.1.

Configuración Técnica

Este módulo proporciona cuatro interfaces IO-Link independientes, cada una soportando el método de conexión de 3 hilos y velocidades de transferencia de datos de 4.8 kbaud, 38.4 kbaud y 230.4 kbaud. La arquitectura está optimizada para la eficiencia energética de los dispositivos de campo, ofreciendo una corriente de alimentación de 500 mA por dispositivo, tomada directamente de la placa de distribución. Una característica clave del EJ6224 es la integración perfecta con TwinCAT, que incluye herramientas integradas para escaneo de sensores, gestión de parámetros y búsqueda en línea de archivos de descripción de dispositivos (IODD). Esta funcionalidad avanzada simplifica significativamente el proceso de puesta en marcha, permitiendo un despliegue rápido y un reemplazo sencillo de dispositivos de campo. El módulo mantiene un aislamiento eléctrico de 500 V entre el bus E y el potencial de campo, garantizando alta fiabilidad de la señal.

Especificaciones Técnicas

Preguntas Frecuentes

¿Es el EJ6224 compatible con dispositivos IO-Link V1.0?

El EJ6224 está diseñado para IO-Link V1.1, que mantiene compatibilidad hacia atrás con dispositivos V1.0, asegurando flexibilidad de integración en su inventario de sensores.

¿Cómo se configura el módulo dentro del sistema de control?

La configuración se realiza completamente dentro de TwinCAT usando la herramienta IO-Link integrada, que soporta escaneo automático de sensores y manejo sencillo de parámetros para los cuatro canales.

¿Cuál es el beneficio de la búsqueda en línea integrada para archivos de sensores?

Esta función agiliza el proceso de ingeniería al permitir que el sistema de control localice e importe directamente los archivos de descripción de dispositivos (IODD), minimizando la gestión manual de archivos y posibles errores de configuración.

¿Puedo usar este módulo en aplicaciones con alta vibración?

Sí, el EJ6224 cumple con las normas EN 60068-2-6 y EN 60068-2-27 para resistencia a vibraciones y choques, lo que lo hace adecuado para montaje en componentes activos de máquinas.

Guías de Instalación y Operación

• Diseño y Montaje de PCB: Al integrar el EJ6224 en su PCB de aplicación, siga estrictamente las indicaciones de asignación de pines y enrutamiento de señales proporcionadas en la documentación técnica. La gestión adecuada de la impedancia de las trazas es crítica para mantener la integridad de la señal de comunicación a 230.4 kbaud en cables de hasta 20 m de longitud.

• Distribución de Energía: Asegúrese de que la placa de distribución que suministra la alimentación de 24 VCC esté dimensionada para manejar la carga acumulada de los cuatro dispositivos IO-Link conectados más la electrónica interna del módulo. Utilice capacitores de desacoplo adecuados cerca de la entrada de alimentación para suprimir el ruido de suministro.

• Protección Ambiental: Aunque el módulo está clasificado para -25 a 60 °C, asegure que el ensamblaje final o la carcasa proporcionen una gestión térmica adecuada. En ambientes húmedos, asegure que la PCB esté correctamente recubierta con conformado o alojada en una carcasa con clasificación IP para evitar que la condensación afecte los conectores del módulo.
