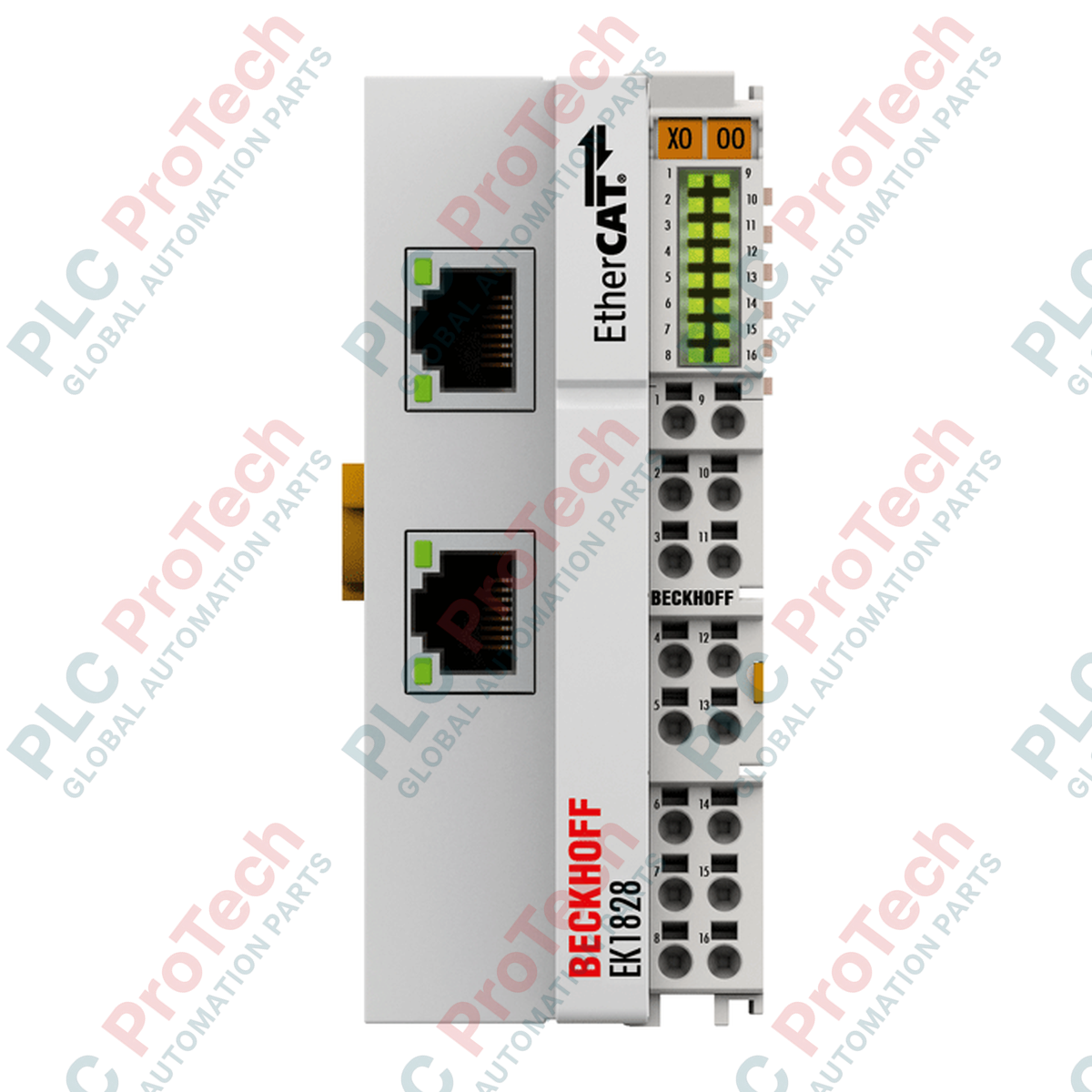

Acoplador EtherCAT Beckhoff EK1828 para sistema EtherCAT con E/S digitales integradas

SKU EK1828

En stock

Garantía de 12 meses
Devolución gratuita en 30 días

Fabricante: BECKHOFF
Número de producto: EK1828
País de origen:Alemania
Tipo de producto: Acopladores EtherCAT
Pago: Transferencia bancaria, Western Union
Peso: 5000g
Dimensiones: 44 mm x 100 mm x 67 mm
Puerto de envío: Xiamen
Garantía: 12 meses

Descripción

Al conectar directamente las señales de campo a redes EtherCAT 100BASE-TX, el acoplador EtherCAT Beckhoff EK1828 combina la comunicación de red de alta velocidad con canales de entrada y salida digitales integrados. Esta unidad compacta funciona como estación principal para los terminales EtherCAT ELxxxx de Beckhoff y, al mismo tiempo, como módulo de E/S que ahorra espacio en arquitecturas de control distribuido. Al integrar entradas y salidas digitales directamente en la carcasa del acoplador, este dispositivo minimiza el espacio físico necesario en los armarios de control industrial.

El Beckhoff EK1828 cuenta con una carcasa de alta densidad (HD) equipada con LED de señal integrados para una evaluación rápida del diagnóstico. Diseñada para operaciones industriales exigentes, la unidad incorpora conexiones de doble ranura y de encastre para un montaje seguro en paralelo, además de bloques de terminales con resorte que facilitan un cableado eficiente y resistencia a las vibraciones mecánicas.

Características

Acoplamiento directo de terminales EtherCAT ELxxxx a redes EtherCAT 100BASE-TX.
Interfaz local de E/S integrada que ahorra espacio y contiene 4 entradas digitales y 8 salidas digitales.
Dos puertos RJ45 para topologías de red en línea o en estrella.
Fuente de alimentación E-bus integrada que genera hasta 1000 mA para los módulos de E/S conectados.
Salidas digitales a prueba de cortocircuitos con protección contra tensión inversa.
Diseño de carcasa de alta densidad con LED de estado dedicados para cada canal de entrada y salida.
Compatible con hasta 65,534 terminales EtherCAT en un único segmento de red.

Aplicaciones

Nodos de control distribuidos en la automatización de fábricas.
Paneles compactos de control de máquinas con limitaciones de espacio.
Manipulación de materiales, sistemas de embalaje y líneas de montaje.
Fabricación de procesos que requiere sincronización digital remota de alta velocidad.

Especificaciones técnicas

Fabricante	Beckhoff
Número de pieza / modelo	EK1828
Protocolo	EtherCAT
Velocidad de transferencia de datos	100 Mbit/s
Interfaz de bus	2 x RJ45
Distancia entre estaciones	Máx. 100 m (100BASE-TX)
Suministro de corriente del E-bus	1000 mA
Tensión nominal	24 V CC (-15 % / +20 %)
Consumo de corriente de US	100 mA + (suma de la corriente del E-bus / 4)
Consumo de corriente de UP	40 mA + carga
Número de entradas	4
Especificación de entrada	EN 61131-2, tipo 1/3
Tensión de la señal de entrada	Señal «0»: -3 a +5 V \| Señal «1»: 11 a 30 V
Filtro de entrada	3,0 ms
Número de salidas	8
Corriente de salida máxima	0,5 A por canal (protegido contra cortocircuitos)
Tiempos de conmutación	TON típico: 60 microsegundos \| TOFF típico: 300 microsegundos
Tipos de carga	Carga resistiva, inductiva y de lámpara
Aislamiento eléctrico	500 V (contacto de potencia/tensión de alimentación/Ethernet), 500 V (E-bus/potencial de campo)
Temperatura de funcionamiento	-25 a +60 degC
Temperatura de almacenamiento	-40 a +85 degC
Humedad relativa	95 %, sin condensación
Resistencia a vibraciones e impactos	Conforme a EN 60068-2-6 / EN 60068-2-27
Inmunidad/emisión CEM	Conforme a EN 61000-6-2 / EN 61000-6-4
Grado de protección	IP20
Material de la carcasa	Policarbonato
Dimensiones (W x H x D)	44 mm x 100 mm x 67 mm
Peso de envío	5 kg

Conexiones e interfaces

Tipo de conductor	Sección de conexión (métrica)	Sección de conexión (AWG)
Conductores sólidos (s)	0,08 a 1,5 mm²	AWG 28 a 16
Conductores trenzados (st)	0,25 a 1,5 mm²	AWG 22 a 16
Trenzado fino con puntera (f)	0,14 a 0,75 mm²	AWG 26 a 19

Instrucciones de instalación

Montaje: Monte el dispositivo en posición horizontal o vertical en un carril DIN estándar de 35 mm conforme a EN 60715, utilizando el mecanismo de bloqueo integrado.
Configuración en paralelo: Utilice el sistema de conexión de doble ranura y llave para fijar físicamente los terminales ELxxxx adyacentes.
Cableado: Para conductores sólidos, utilice el método de inserción directa. Para cables trenzados o con puntera, accione el mecanismo de sujeción interno con un destornillador estándar. Asegúrese de que la longitud pelada sea de 8 a 9 mm.
Refrigeración y distancias: Mantenga unas condiciones de flujo de aire limpio dentro del espacio del armario IP20 para evitar que la temperatura supere el umbral máximo de funcionamiento de +60 degC.

Cumplimiento y certificaciones

CE
UL

Preguntas frecuentes

¿Cuál es la función principal del Beckhoff EK1828?

El Beckhoff EK1828 actúa como acoplador EtherCAT que conecta terminales EtherCAT ELxxxx estándar a redes EtherCAT 100BASE-TX y, además, ofrece entradas y salidas digitales locales integradas.

¿Cuántos puntos de E/S integrados tiene el EK1828?

El módulo cuenta con 4 entradas digitales integradas (EN 61131-2, tipo 1/3) y 8 salidas digitales integradas (0,5 A por canal, protegidas contra cortocircuitos).

¿Qué tipos de cables y distancias admite la conexión de red?

El EK1828 requiere un cable Ethernet/EtherCAT blindado (como mínimo Cat.5) y admite distancias de hasta 100 metros entre estaciones de comunicación.

¿Cuál es la capacidad máxima de corriente para la alimentación del bus E?

La alimentación interna de corriente del bus E del EK1828 admite un máximo de 1000 mA para alimentar los terminales EtherCAT conectados.

¿Qué preparación requieren los cables para los terminales eléctricos?

Los cables deben pelarse entre 8 y 9 mm. Los conductores sólidos se pueden insertar directamente, mientras que los cables trenzados o con punteras requieren accionar el resorte con un destornillador.
