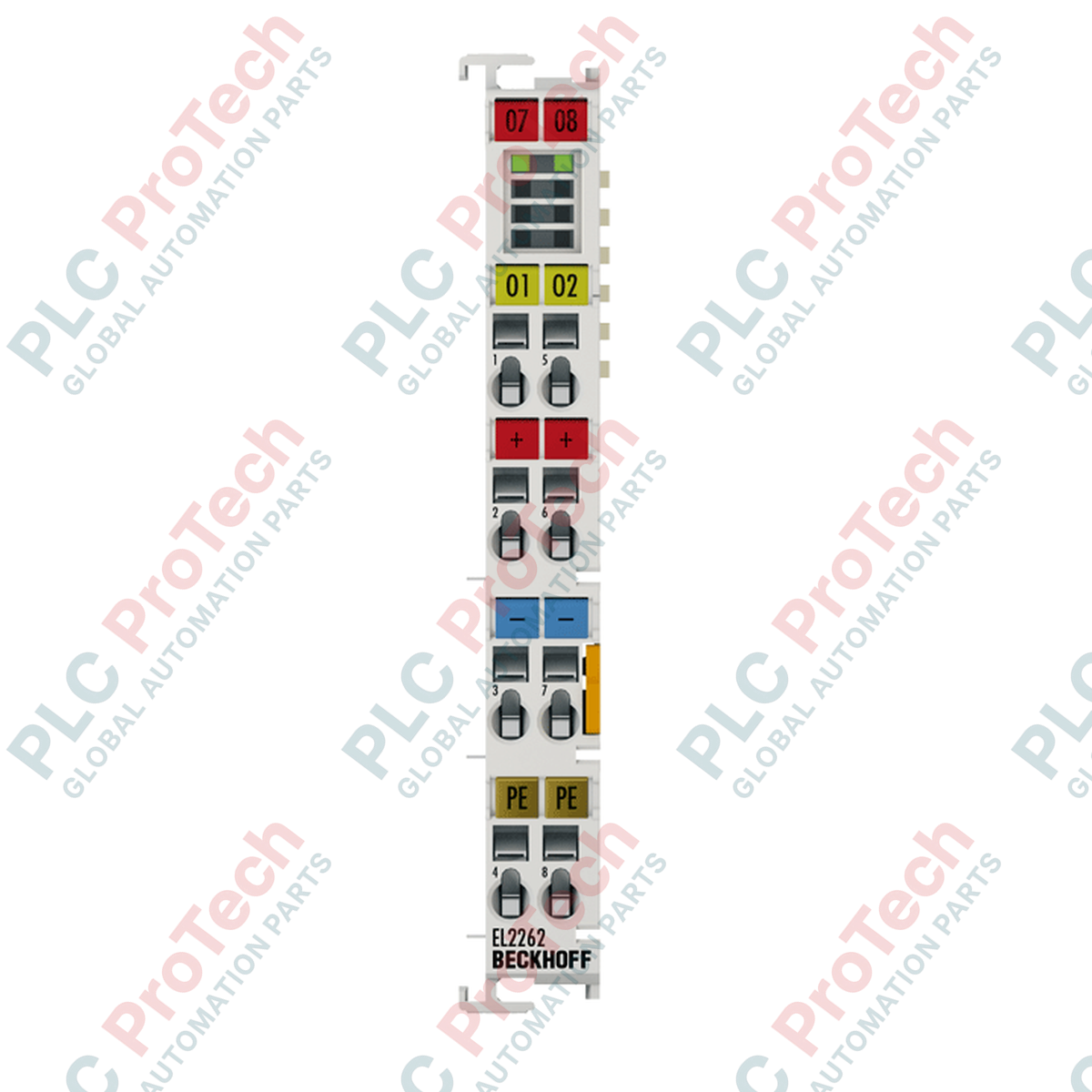

BECKHOFF EL2262 Terminal EtherCAT salida digital de 2 canales sobremuestreo

Descripción del Producto

El EL2262 (EL2262) es un terminal de salida digital de 2 canales ultra rápido diseñado para aplicaciones que requieren precisión a nivel de microsegundos y conmutación de alta frecuencia. Con tecnología avanzada de sobremuestreo, el EL2262 permite una tasa de salida de hasta 1 Msample/s, lo que posibilita que el controlador emita estados digitales en intervalos significativamente más cortos que el ciclo real de comunicación EtherCAT. Esta capacidad es fundamental para procesos industriales de alta gama como la sincronización láser, clasificación de alta velocidad y dosificación precisa en las industrias farmacéutica y de semiconductores. Con una etapa de salida push-pull y soporte integrado para Relojes Distribuidos (DC), este terminal garantiza una precisión de sincronización submicrosegundo, eliminando efectivamente el jitter asociado con los tiempos de ciclo estándar de fieldbus.

Configuración Técnica

La arquitectura de hardware del EL2262 está optimizada para el procesamiento de señales de alta velocidad, utilizando una tecnología de conexión de 4 hilos para asegurar la integridad de la señal. La función central de "sobremuestreo" permite escribir un múltiplo entero (n = 1 a 1000) de estados de salida dentro de un solo ciclo PLC. El terminal cuenta con una robusta etapa de salida push-pull capaz de manejar 0.5 A por canal, siendo compatible con cargas óhmicas, inductivas y lámparas. Para facilitar tareas de temporización complejas, la imagen de proceso incluye un CycleCounter de 32 bits y un StartTimeNextOutput de 32 bits, proporcionando al controlador maestro una retroalimentación precisa sobre cuándo comenzará la siguiente secuencia de salida. El módulo también incorpora protección contra cortocircuitos y protección contra inversión de polaridad para garantizar una fiabilidad a largo plazo en entornos eléctricos ruidosos.

Especificaciones Técnicas

Preguntas Técnicas Frecuentes

¿En qué se diferencia el sobremuestreo de las salidas digitales estándar?

En una salida estándar, el estado del terminal cambia una vez por ciclo EtherCAT. Con el EL2262, el controlador envía un "buffer" de estados (hasta 1000) que el terminal ejecuta luego a intervalos fijos subcíclicos (hasta 1 microsegundo), permitiendo una resolución temporal mucho mayor que el propio ciclo del fieldbus.

¿Cuáles son los requisitos para usar la tasa de salida de 1 Msample/s?

Para alcanzar la tasa máxima, el maestro EtherCAT debe soportar Relojes Distribuidos (DC). El usuario debe configurar el factor de sobremuestreo en el TwinCAT System Manager para que coincida con la resolución temporal deseada y asegurarse de que la CPU pueda procesar los arrays de datos a la velocidad requerida.

¿Puede el EL2262 manejar cargas inductivas sin protección externa?

Sí, el terminal está diseñado para manejar cargas inductivas. Sin embargo, para cargas con energía de ruptura muy alta (superior a 150 mJ/canal), se recomienda un diodo flyback externo para evitar el envejecimiento prematuro de la etapa de salida.

Guía de Ingeniería e Instalación

• Integridad del Cableado de Alta Velocidad: A velocidades de conmutación de 1 MHz, incluso una pequeña capacitancia e inductancia del cable pueden distorsionar la forma de onda de salida. Use cables blindados de alta calidad y baja capacitancia y mantenga la distancia entre el EL2262 y la carga lo más corta posible. Asegure que la referencia 0V esté conectada directamente al contacto de alimentación para minimizar el rebote de tierra.

• Configuración Push-Pull: Como el terminal utiliza una etapa de salida push-pull, impulsa activamente la señal tanto en alto como en bajo. Esto proporciona bordes mucho más limpios y tiempos de conmutación más rápidos que una salida típica solo de fuente, pero asegúrese de que la carga no intente también conducir la línea para evitar conflictos.

• Gestión Térmica: El EL2262 puede generar calor significativo al conmutar a altas frecuencias (1 Msample/s) con cargas máximas. Si ambos canales se usan con altos ciclos de trabajo, asegure un espacio mínimo de 10 mm respecto a módulos de alta potencia adyacentes y verifique que la temperatura ambiente del gabinete no supere los 55 grados Celsius.

• Configuración en TwinCAT: Verifique siempre el "StartTimeNextOutput" en su código PLC. Esta marca temporal es vital para sincronizar la secuencia de salida de alta velocidad con otros componentes sincronizados por DC, como terminales de entrada de sobremuestreo EL1262 o ejes de accionamiento.
