Descripción

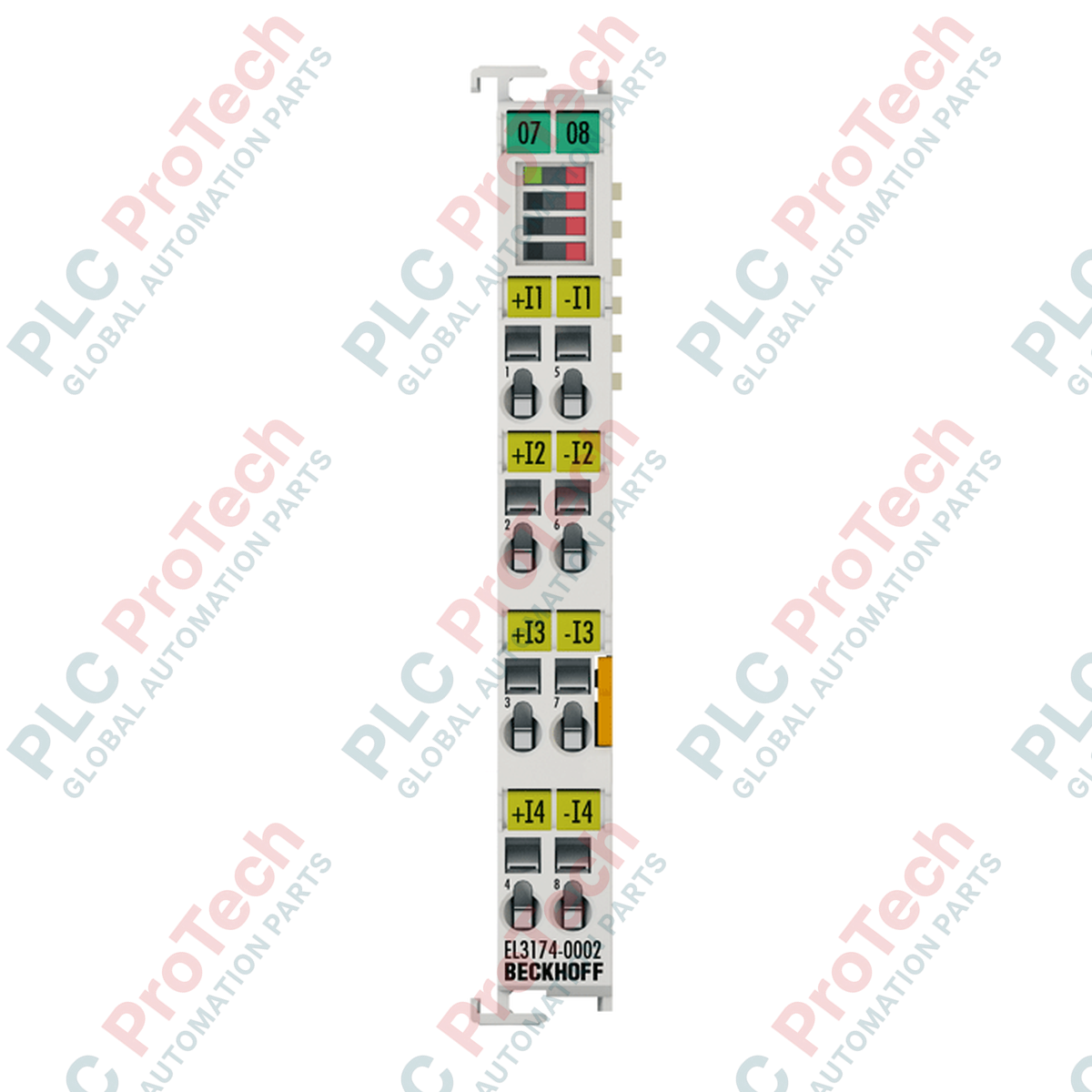

El BECKHOFF EL3174-0002 es un terminal EtherCAT de entrada analógica de alto rendimiento y 4 canales, diseñado para la medición flexible de tensión y corriente. Este terminal multifunción cuenta con entradas diferenciales aisladas eléctricamente, lo que permite parametrizar cada canal individualmente mediante el sistema de control para procesar señales de corriente o tensión. El excepcional aislamiento funcional de 2500 V entre canales y hacia el bus de campo lo convierte en una opción ideal para prevenir problemas de bucles de tierra y garantizar una alta integridad de la señal en entornos eléctricos complejos.

Como parte del sistema modular de E/S EtherCAT de BECKHOFF, el EL3174-0002 se integra directamente en segmentos de terminales estándar. Funciona con una resolución de 16 bits y es compatible con Distributed Clocks (DC) para sincronizar con precisión las mediciones en toda la red de control. La combinación de parametrización flexible, aislamiento eléctrico y comunicación EtherCAT de alta velocidad proporciona una adquisición de datos fiable para sistemas exigentes de prueba, medición y control.

Características

• Cuatro canales de entrada analógica, cada uno parametrizable individualmente para señales de tensión o corriente.
• Aislamiento funcional de 2500 V entre canales y entre los canales y el bus de campo para eliminar los bucles de tierra.
• Resolución de conversión de señal de 16 bits para mediciones precisas.
• Compatible con Distributed Clocks (DC) para un muestreo altamente sincronizado en toda la red.
• Carcasa compacta de 12 mm de ancho para minimizar los requisitos de espacio en el carril DIN.
• LED de diagnóstico integrados para supervisar en tiempo real el estado de los canales y del sistema.

Aplicaciones

• Adquisición de señales analógicas en sistemas multipotenciales con altos requisitos de aislamiento eléctrico.
• Medición combinada de tensión y corriente en entornos de prueba y laboratorio.
• Sistemas de control de procesos que necesitan entradas analógicas flexibles y parametrizables mediante software.
• Líneas de fabricación automatizadas distribuidas que requieren datos analógicos sincronizados.

Especificaciones técnicas

General

Datos eléctricos

Entradas analógicas y resolución

Datos mecánicos y ambientales

Directrices de instalación

1. Asegúrese de que la alimentación eléctrica de todo el sistema esté completamente desconectada antes de montar o retirar terminales.
2. Alinee el EL3174-0002 con el riel DIN y encájelo en el conjunto, verificando que el bloqueo esté firmemente activado.
3. Deslice el terminal junto con los terminales adyacentes para establecer una conexión correcta de los contactos del E-bus.
4. Conecte el cableado del sensor diferencial a los contactos de abrazadera de resorte utilizando un destornillador estándar. Asegúrese de que el blindaje de la señal esté terminado correctamente.
5. Encienda el sistema y verifique los estados indicados por los LED de diagnóstico integrados en la parte frontal del terminal.

Directrices de configuración

El EL3174-0002 no requiere interruptores de hardware ni ajustes físicos de dirección. Todos los ajustes, incluida la configuración del tipo de señal (tensión o corriente) y los ajustes del filtro, se realizan mediante la herramienta de configuración del maestro EtherCAT o TwinCAT System Manager, utilizando el archivo estándar de información del sistema EtherCAT (ESI) basado en XML.
