BECKHOFF

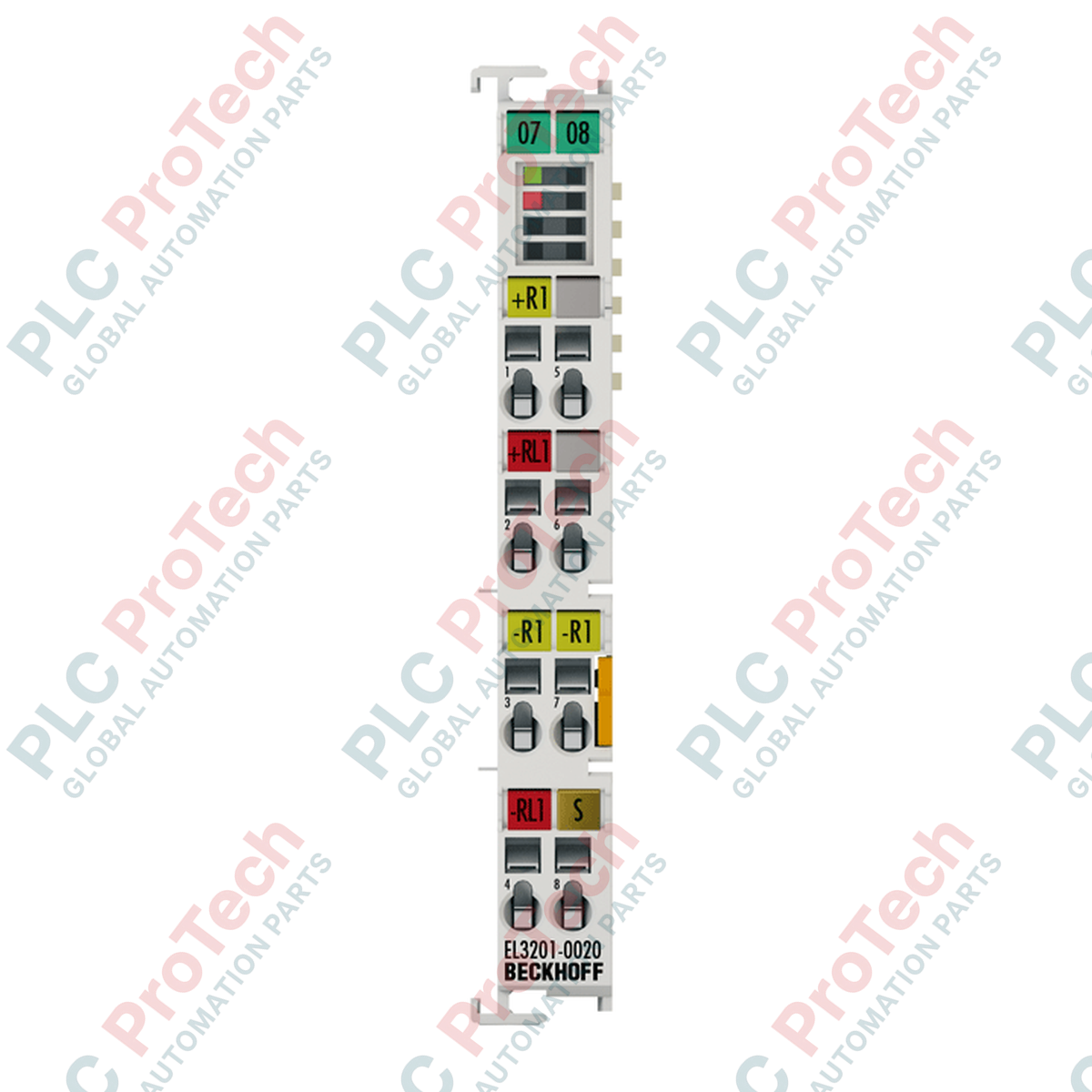

Módulo de entrada analógica de 1 canal, terminal EtherCAT Beckhoff EL3201-0020

SKU EL3201-0020

En stock
  • Garantía de 12 meses
  • Devolución gratuita en 30 días
  • Fabricante: BECKHOFF

  • Número de producto: EL3201-0020

  • País de origen:Alemania

  • Tipo de producto: Terminales EtherCAT

  • Pago: Transferencia bancaria, Western Union

  • Peso: 60g

  • Dimensiones: 12 mm x 100 mm x 68 mm

  • Puerto de envío: Xiamen

  • Garantía: 12 meses

Descripción

Diseñado para medir la temperatura con gran precisión en aplicaciones exigentes de automatización industrial, el Beckhoff EL3201-0020 es un terminal de entrada analógica de alta precisión y 1 canal, configurado para detectores de temperatura por resistencia (RTD). Este terminal EtherCAT permite conectar directamente sensores mediante tecnología de conexión de 4 hilos para garantizar la máxima precisión de medición al compensar la resistencia de los cables. Cada módulo se calibra en fábrica y se entrega con el certificado de calibración correspondiente, por lo que es adecuado para aplicaciones que requieren un cumplimiento estricto y registros de temperatura con trazabilidad y precisión.

El EL3201-0020 procesa señales de distintos tipos de sensores RTD, incluidas las variantes Pt y Ni, así como mediciones generales de resistencia. Su integración en el sistema EtherCAT permite una comunicación rápida y determinista con el controlador central, y transfiere los datos del proceso directamente a una imagen de proceso RTD de 1 x 32 bits. Las funciones de filtrado digital integrado y monitorización configurable de valores límite permiten adaptarse con flexibilidad a las dinámicas específicas del proceso.

Características

  • Entrada analógica de alta precisión de un canal para medición de temperatura.
  • Compatible con una amplia variedad de tipos de sensores: Pt100, Pt200, Pt500, Pt1000, Ni100, Ni120, Ni1000 y mediciones directas de resistencia.
  • Tecnología de conexión real de 4 hilos para compensar con precisión la resistencia de los cables.
  • Resolución analógica de 16 bits que ofrece una precisión excepcional de 0,01 °C por dígito.
  • Calibrado en fábrica y suministrado con un certificado de calibración.
  • Filtrado digital integrado y monitorización de valores límite configurable por software.
  • Alimentación eléctrica directa a través de la interfaz de comunicación E-bus.

Aplicaciones

  • Monitorización de cámaras de ensayo y climatización de precisión.
  • Procesamiento químico y regulación de la temperatura de reactores.
  • Producción de alimentos y líneas de procesamiento térmico.
  • Laboratorios de calibración y estaciones de aseguramiento de la calidad.
  • Monitorización de climatización y automatización de edificios.

Especificaciones técnicas

FabricanteNúmero de pieza / modeloTipo de productoTecnologíaTipo de señalTipos de sensores compatiblesRango de medición (Pt)Rango de medición (Ni)Rango de medición de alta precisiónResoluciónTiempo de conversiónCorriente de mediciónError de mediciónCertificado de calibraciónAislamiento eléctricoConsumo de corriente del E-busAncho en bits de la imagen del procesoDimensiones (W x H x D)PesoTemperatura de funcionamientoTemperatura de almacenamientoHumedad relativaInmunidad / emisión EMCResistencia a vibraciones / golpesGrado de protección / posición de instalación
Beckhoff
EL3201-0020
Terminal EtherCAT, entrada analógica de 1 canal
Conexión de 4 hilos
Temperatura / RTD
Pt100, Pt200, Pt500, Pt1000, Ni100, Ni120, Ni1000, medición de resistencia (p. ej., potenciómetro de 10 Ohm a 1,25 kOhm), sensores KTY
-200 a +850 °C
-60 a +250 °C
-200 a +320 °C
0,01 °C por dígito
aprox. 24 ms de forma predeterminada (configurable de 4 a 500 ms)
Menos de 0,5 mA (en función de la carga)
Menos de +/-0,1 °C a una temperatura ambiente de 40 °C (conexión de 4 hilos, sensor Pt100, de -200 a +320 °C, filtro de 50 Hz)
Calibrado de fábrica
500 V (E-bus / tensión de señal)
típ. 190 mA
1 entrada RTD de 32 bits
12 mm x 100 mm x 68 mm
aprox. 60 g
0 a +55 °C
-25 a +85 °C
95 %, sin condensación
Conforme a EN 61000-6-2 / EN 61000-6-4
Conforme a EN 60068-2-6 / EN 60068-2-27
IP20 / variable

Directrices de instalación

  • Montaje: Monte el dispositivo en horizontal o vertical en un carril DIN estándar de 35 mm conforme a EN 60715. Asegúrese de que el deslizador de bloqueo esté bien encajado.
  • Conexión del cableado: Utilice conductores rígidos, trenzados o con punteras. Inserte los cables mediante accionamiento por resorte con un destornillador plano estándar.
  • Blindaje y reducción del ruido: Utilice cables apantallados para las líneas de sensores a fin de evitar interferencias electromagnéticas de los cables de alimentación y del motor. Conecte el blindaje directamente a la toma de tierra del terminal de bus de campo.
  • Contactos E-bus: Asegúrese de que las superficies de contacto doradas del E-bus estén limpias y sin polvo antes de encajar terminales adyacentes.

Cumplimiento y certificaciones

  • CE
  • UL
  • ATEX: II 3 G Ex nA IIC T4 Gc

Preguntas frecuentes

¿Qué tipos de sensores son compatibles con el Beckhoff EL3201-0020?

El EL3201-0020 admite una amplia gama de sensores, incluidos Pt100, Pt200, Pt500, Pt1000, Ni100, Ni120, Ni1000 y mediciones de resistencia de 10 Ohm a 1.25 kOhm.

¿Por qué se utiliza la tecnología de conexión de 4 hilos en el EL3201-0020?

La tecnología de conexión de 4 hilos se utiliza para proporcionar mediciones de alta precisión al compensar por completo la resistencia de los cables del sensor y evitar que la resistencia de línea introduzca errores de medición.

¿El terminal EL3201-0020 incluye documentación de calibración?

Sí, el EL3201-0020 es un terminal analógico calibrado en fábrica e incluye un certificado de calibración individual.

¿Cuál es el error de medición y la resolución de este terminal?

Ofrece una resolución de 0.01 degC por dígito, con un error de medición inferior a +/-0.1 degC a una temperatura ambiente de 40 degC, con un sensor Pt100 en una conexión de 4 hilos.
