EL3612

BECKHOFF

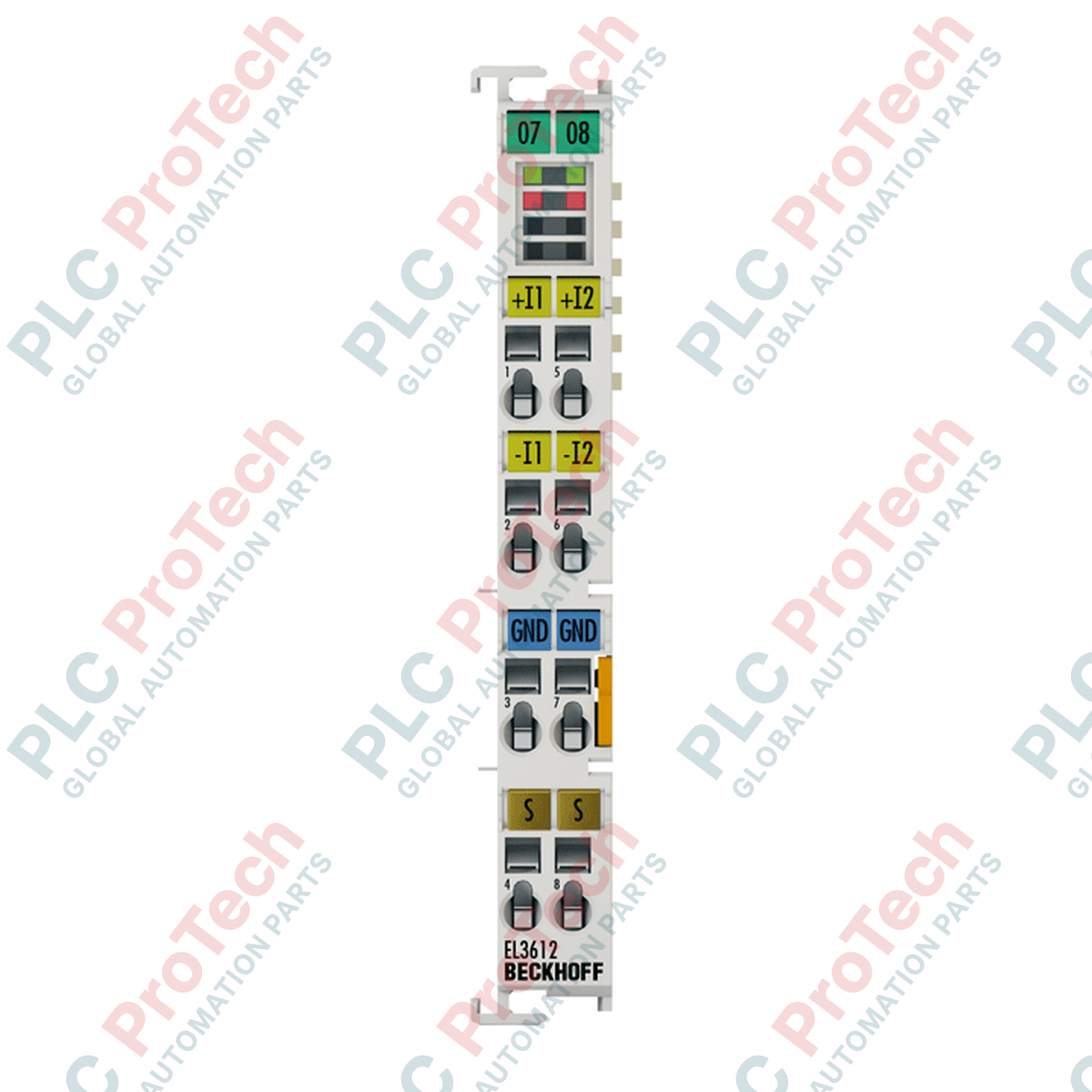

Terminal EtherCAT BECKHOFF EL3612

SKU EL3612

En stock
  • Garantía de 12 meses
  • Devolución gratuita en 30 días
  • Fabricante: BECKHOFF
  • Número de producto: EL3612
  • Origen Alemania
  • Tipo de producto: Terminales EtherCAT
  • Pago: Transferencia bancaria, Western Union
  • Peso: 2.0 kg
  • Dimensiones: 12 mm x 100 mm x 68 mm
  • Puerto de envío: Xiamen
  • Garantía: 12 meses

Tags

EtherCAT Terminals
Cantidad
Llamar a ventas Contacto

Descripción del producto

Descripción

El BECKHOFF EL3612 es un terminal de entrada analógica de 2 canales diseñado para la medición de corriente de alta precisión en sistemas de automatización EtherCAT. Diseñado con tecnología de entrada diferencial, este terminal procesa señales de 0 a 20 mA con una resolución de 24 bits, por lo que resulta adecuado para tareas industriales exigentes de medición y control que requieren una precisión rigurosa.

La comunicación del sistema y la alimentación interna se gestionan directamente mediante el E-bus, lo que permite una integración fluida en conjuntos de terminales modulares. El dispositivo cuenta con tiempos de conversión configurables, frecuencias límite del filtro de entrada seleccionables y funciones de diagnóstico, lo que permite a los ingenieros adaptar las características del procesamiento de señales a los requisitos específicos de cada aplicación.

Características

  • Dos canales de entrada analógica diferencial para señales de corriente de 0 a 20 mA
  • Medición de alta precisión con resolución de 24 bits, incluido el signo
  • Tiempo de conversión configurable de 1 a 400 ms
  • Frecuencia límite del filtro de entrada seleccionable de hasta 3 kHz
  • Diseño de terminal alimentado por E-bus con aislamiento eléctrico integrado entre los canales y el E-bus
  • Carcasa compacta de policarbonato con LED de señalización para supervisar el estado operativo

Aplicaciones

  • Supervisión y control de procesos industriales de precisión
  • Adquisición de señales de sensores en bancos de pruebas y sistemas de automatización de laboratorio
  • Aplicaciones de registro de datos que requieren una alta precisión de medición
  • Sistemas de automatización para la construcción de maquinaria que utilizan redes EtherCAT

Especificaciones técnicas

General

Parámetro Especificación
Fabricante BECKHOFF
Modelo exacto EL3612
Tipo de producto Terminal EtherCAT
Número de entradas 2 (diferenciales)
País de origen Alemania

Eléctrica

Parámetro Especificación
Tipo de señal Corriente diferencial
Corriente de señal 0…20 mA
Fuente de alimentación A través del E-bus
Consumo de corriente del E-bus Típ. 190 mA
Resistencia interna Típ. 85 ohmios + tensión del diodo
Tensión de modo común UCM Máx. 10 V
Aislamiento eléctrico 500 V (tensión E-bus/señal)

Rendimiento

Parámetro Especificación
Resolución 24 bits (incluido el signo)
Tiempo de conversión 1…400 ms, configurable
Error de medición < ±0.01 % a 25 degC (con respecto al valor de escala completa, filtro de 50 Hz)
Frecuencia límite del filtro de entrada 3 kHz
Atenuación de diafonía > 60 dB

Mecánica y entorno

Parámetro Especificación
Diseño Carcasa de terminal compacta con LED de señalización
Material Policarbonato
Dimensiones (An x Al x Pr) 12 mm x 100 mm x 68 mm
Peso neto Aprox. 60 g
Montaje En carril DIN de 35 mm, conforme a EN 60715, con bloqueo
Grado de protección IP20
Rango de temperatura de funcionamiento -25…+60 degC
Rango de temperatura de almacenamiento -40…+85 degC
Humedad relativa 95 %, sin condensación
Resistencia a vibraciones y golpes Conforme a EN 60068-2-6 / EN 60068-2-27
Inmunidad/emisión EMC Conforme a EN 61000-6-2 / EN 61000-6-4

Tecnología de conexión

Parámetro Especificación
Sección transversal de conexión, conductor rígido (s) 0.08…2.5 mm² (AWG 28…14)
Sección transversal de conexión, conductor trenzado (st) 0.08…2.5 mm² (AWG 28…14)
Sección transversal de conexión con puntera (f) 0.14…1.5 mm² (AWG 26…16)
Longitud de pelado 8…9 mm

Directrices de instalación

  1. Asegúrese de que todo el sistema de control esté apagado y aislado de forma segura de la energía eléctrica antes de realizar cualquier trabajo mecánico o eléctrico.
  2. Inspeccione la carcasa del terminal BECKHOFF EL3612 y los puntos de conexión para detectar cualquier signo de daño durante el transporte.
  3. Monte el terminal en un carril DIN estándar de 35 mm conforme a EN 60715, asegurándose de que el mecanismo de bloqueo quede bien encajado.
  4. Conecte los sensores de campo a los puntos de conexión correspondientes utilizando conductores rígidos o trenzados, con longitudes de pelado adecuadas y punteras cuando sea necesario.
  5. Verifique que todo el cableado de señales y las conexiones de blindaje cumplan los códigos eléctricos locales y los requisitos de EMC.
  6. Encienda la red EtherCAT y verifique el funcionamiento correcto de los LED de diagnóstico mediante el entorno de ingeniería TwinCAT antes de iniciar el funcionamiento normal del sistema.
Envío y devoluciones

Envío express mundial

  • Entrega estándar: 4–6 días hábiles vía DHL, FedEx y UPS.
  • Despacho express: mismo día para pedidos en stock antes de las 14:00 (GMT+8).
  • Cobertura mundial: más de 150 países.

Devoluciones y garantía

  • Garantía de 30 días: devoluciones aceptadas para productos en stock en embalaje original sellado.
  • Garantía de 12 meses: cada componente industrial con garantía técnica.
Preguntas frecuentes
What are the primary electrical specifications and input channels of the BECKHOFF EL3612?
The BECKHOFF EL3612 is a 2-channel analog input terminal designed specifically for processing differential 0 to 20 mA current signals. It features an internal resistance of typically 85 ohms plus diode voltage and supports a maximum common-mode voltage of 10 V. The unit ensures robust operation with a 500 V electrical isolation between the E-bus and the signal voltage.
What kind of measurement precision and resolution does the BECKHOFF EL3612 offer?
The BECKHOFF EL3612 provides an exceptionally high resolution of 24 bits including the sign for precise analog measurements. It delivers a measuring error of less than ±0.01% at 25 degrees Celsius relative to the full scale value using a 50 Hz filter. Furthermore, engineers can configure the conversion time from 1 to 400 ms and utilize an input filter limit frequency of up to 3 kHz.
How is the BECKHOFF EL3612 powered and integrated into an automation network?
The BECKHOFF EL3612 draws its power directly through the E-bus with a typical current consumption of 190 mA. It integrates seamlessly into modular EtherCAT terminal assemblies and mounts easily onto standard 35 mm DIN rails conforming to EN 60715. Signal status monitoring is conveniently handled via integrated LEDs on the compact polycarbonate housing.
What are the environmental and physical limitations of the BECKHOFF EL3612 terminal?
The BECKHOFF EL3612 operates reliably in ambient temperatures ranging from -25 to +60 degrees Celsius and can be stored safely between -40 and +85 degrees Celsius. It is built within a compact IP20-rated polycarbonate enclosure measuring 12 mm by 100 mm by 68 mm with a net weight of approximately 60 grams. The device also complies with strict industrial standards for vibration, shock resistance, and EMC immunity.
