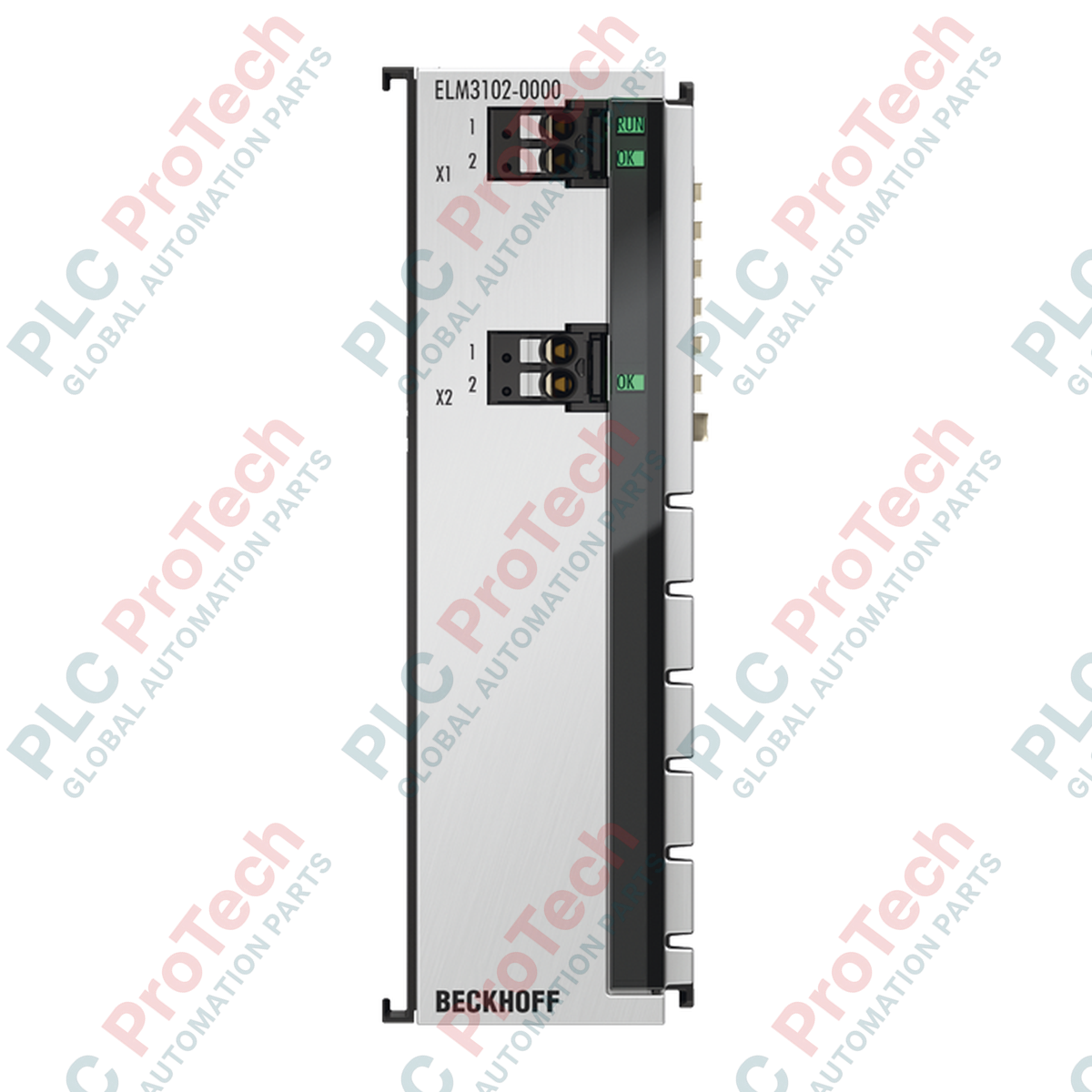

Terminal EtherCAT BECKHOFF ELM3102-0000

Descripción

El BECKHOFF ELM3102-0000 es un terminal EtherCAT avanzado con dos canales de entrada analógica diseñados para mediciones de corriente precisas. Diseñado con una robusta carcasa metálica de zinc fundido a presión, este terminal de alta precisión admite tipos de señal diferencial y ofrece una resolución de 24 bits con una frecuencia máxima de muestreo simultánea de 20 ksps por canal. Se integra perfectamente en redes de automatización EtherCAT y proporciona una adquisición de datos precisa mediante relojes distribuidos con una precisión de sincronización muy inferior a 1 microsegundo.

Equipado con sofisticadas funciones de procesamiento interno, como ExtendedRange del 107 %, filtros numéricos libres, cálculo TrueRMS, funciones de integración y diferenciación, escalado no lineal y PeakHold, el BECKHOFF ELM3102-0000 permite realizar aplicaciones industriales de medición exigentes. La conexión se realiza mediante tecnología de accionamiento por resorte push-in con conectores de servicio, compatible con conductores rígidos y flexibles de hilos finos para una instalación eficiente en carriles DIN estándar de 35 mm.

Características

• Terminal de entrada analógica de 2 canales para mediciones de corriente precisas
• Tipo de señal diferencial compatible con rangos de ±20 mA
• Conversión de alta resolución de 24 bits, incluido el signo
• Frecuencia máxima de muestreo simultánea de 20 ksps por canal (50 microsegundos)
• Factor de sobremuestreo seleccionable de 1 a 100
• Compatibilidad con relojes distribuidos y precisión de sincronización inferior a 1 microsegundo
• Funciones de medición ampliadas, incluidas TrueRMS, filtro numérico libre, PeakHold y escalado no lineal
• Carcasa metálica resistente de zinc fundido a presión con LED de señales de diagnóstico

Aplicaciones

• Monitorización industrial de corriente de alta precisión y adquisición de datos
• Automatización de mediciones en bancos de pruebas y laboratorios
• Registro sincronizado de datos de proceso multicanal
• Análisis de señales dinámicas y monitorización del estado

Especificaciones técnicas

General

Características eléctricas y de medición

Tecnología de conexión

Características mecánicas y ambientales

Directrices de instalación

Verifique que la alimentación del sistema y la alimentación de campo estén completamente desconectadas y bloqueadas antes de comenzar los trabajos de instalación. Inspeccione la carcasa del terminal BECKHOFF ELM3102-0000 y las clavijas del conector para detectar cualquier signo de daño de transporte o contaminación. Monte el terminal firmemente en un carril DIN estándar de 35 mm conforme a EN 60715, activando el mecanismo de bloqueo mecánico. Conecte los cables de señal apantallados a los conectores de servicio enchufables, asegurándose de que las longitudes de pelado (8 a 9 mm) y las secciones transversales de los conductores sean correctas. Asegúrese de que la conexión a tierra y la conexión del apantallamiento sean correctas para minimizar las interferencias electromagnéticas en mediciones analógicas de alta precisión. Compruebe todas las asignaciones de terminales y las posibles conexiones antes de restablecer la alimentación de la red EtherCAT.
