Descripción

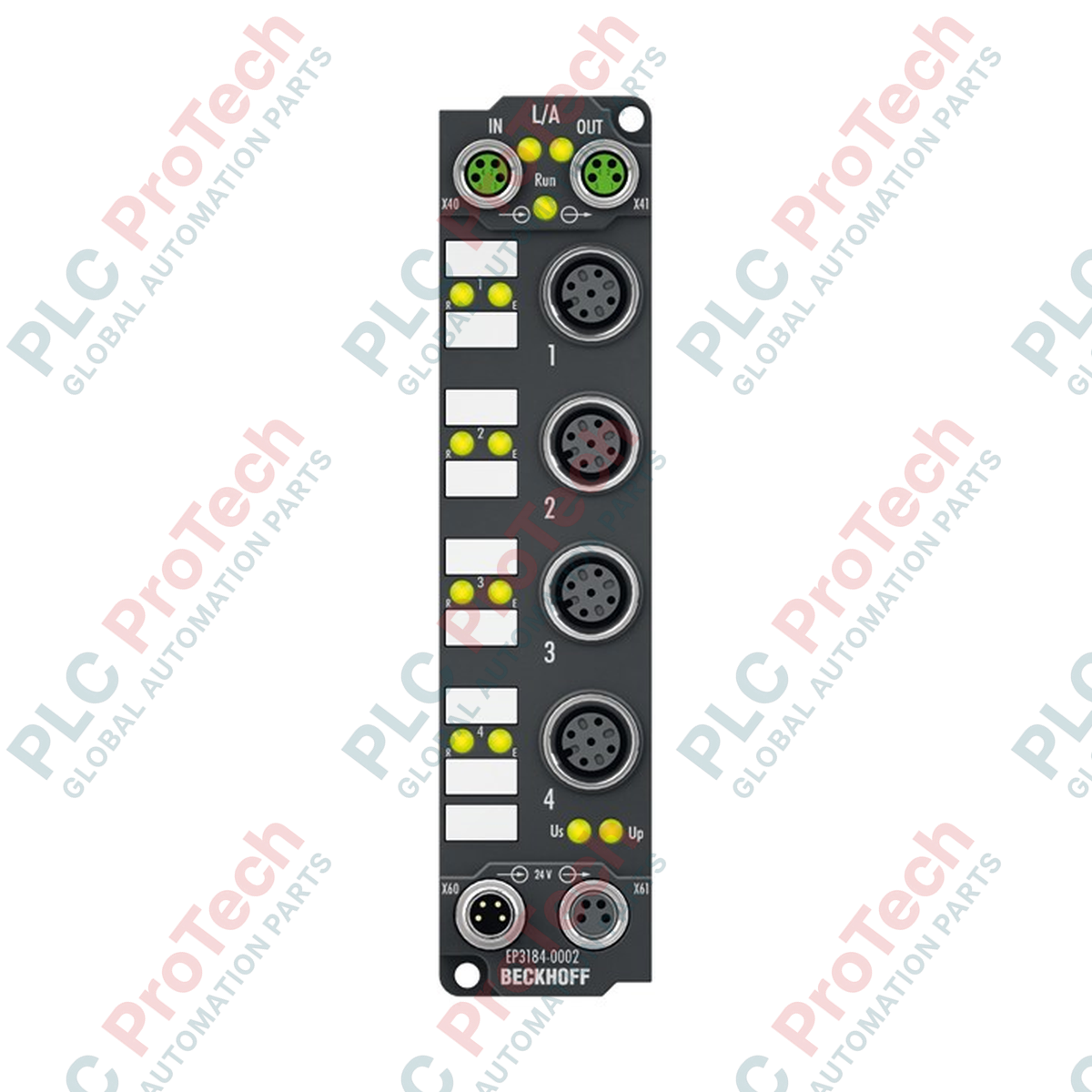

El EtherCAT Box BECKHOFF EP3184-0002 es un módulo de entrada analógica de 4 canales diseñado para entornos industriales exigentes que requieren adquisición de datos descentralizada. Con grados de protección IP65, IP66 e IP67, este módulo de montaje en máquina se conecta directamente a la red EtherCAT mediante tomas M8 y adquiere señales de proceso precisas sin necesidad de un armario de control.

Este módulo procesa cuatro entradas analógicas unipolares, con cada canal parametrizable individualmente para señales de tensión o corriente de -10/0 a +10 V o de 0/4 a 20 mA. Con una resolución de 16 bits, incluido el signo, y compatibilidad con relojes distribuidos, el EP3184-0002 ofrece una temporización de medición determinista para aplicaciones exigentes de automatización y control.

Características

• Cuatro canales de entrada analógica unipolares, parametrizables para tensión o corriente
• Rangos de tensión: de -10/0 a +10 V; rangos de corriente: de 0/4 a 20 mA
• Alta resolución de 16 bits, incluido el signo, para una adquisición precisa de señales
• Interfaz EtherCAT integrada con dos tomas M8 blindadas para topología en línea
• Compatibilidad con relojes distribuidos para mediciones sincronizadas y precisas en el tiempo
• Carcasa de plástico robusta, completamente encapsulada, con grados de protección IP65, IP66 e IP67
• Alimentación de sensores mediante la tensión de alimentación de carga de 24 V CC UP

Aplicaciones

• Sistemas descentralizados de control de máquinas sin armarios de control
• Monitorización industrial de presión, caudal y nivel mediante sensores analógicos estándar
• Bancos de pruebas automatizados y equipos de medición que requieren adquisición de datos distribuida
• Sistemas de transporte y manipulación que operan en entornos industriales húmedos o polvorientos

Especificaciones técnicas

General

Señal y E/S

Eléctricas

Conexiones e interfaces

Ambientales y mecánicas

Conformidad y certificaciones

Directrices de instalación

1. Asegúrese de que el sistema esté completamente desenergizado antes de comenzar la instalación mecánica o eléctrica.
2. Verifique que la superficie de montaje esté limpia y fije el módulo EP3184-0002 en la orientación variable deseada utilizando tornillos de máquina compatibles.
3. Conecte el cable de red EtherCAT entrante a la toma de bus M8 designada y encadene los dispositivos posteriores si corresponde.
4. Conecte las líneas de alimentación del sistema y de la carga de 24 V CC a los conectores de alimentación M8, asegurándose de que la polaridad y las tolerancias de tensión sean correctas.
5. Conecte los sensores analógicos a las tomas de entrada M12 con codificación A, prestando atención al apantallamiento y a la asignación correcta de pines para los tipos de señal de tensión o corriente.
6. Verifique todas las conexiones, asegure los cierres de tornillo de los conectores M8 y M12 para mantener el sellado IP65/66/67 y restablezca la alimentación antes de la puesta en servicio mediante TwinCAT.
