Descripción

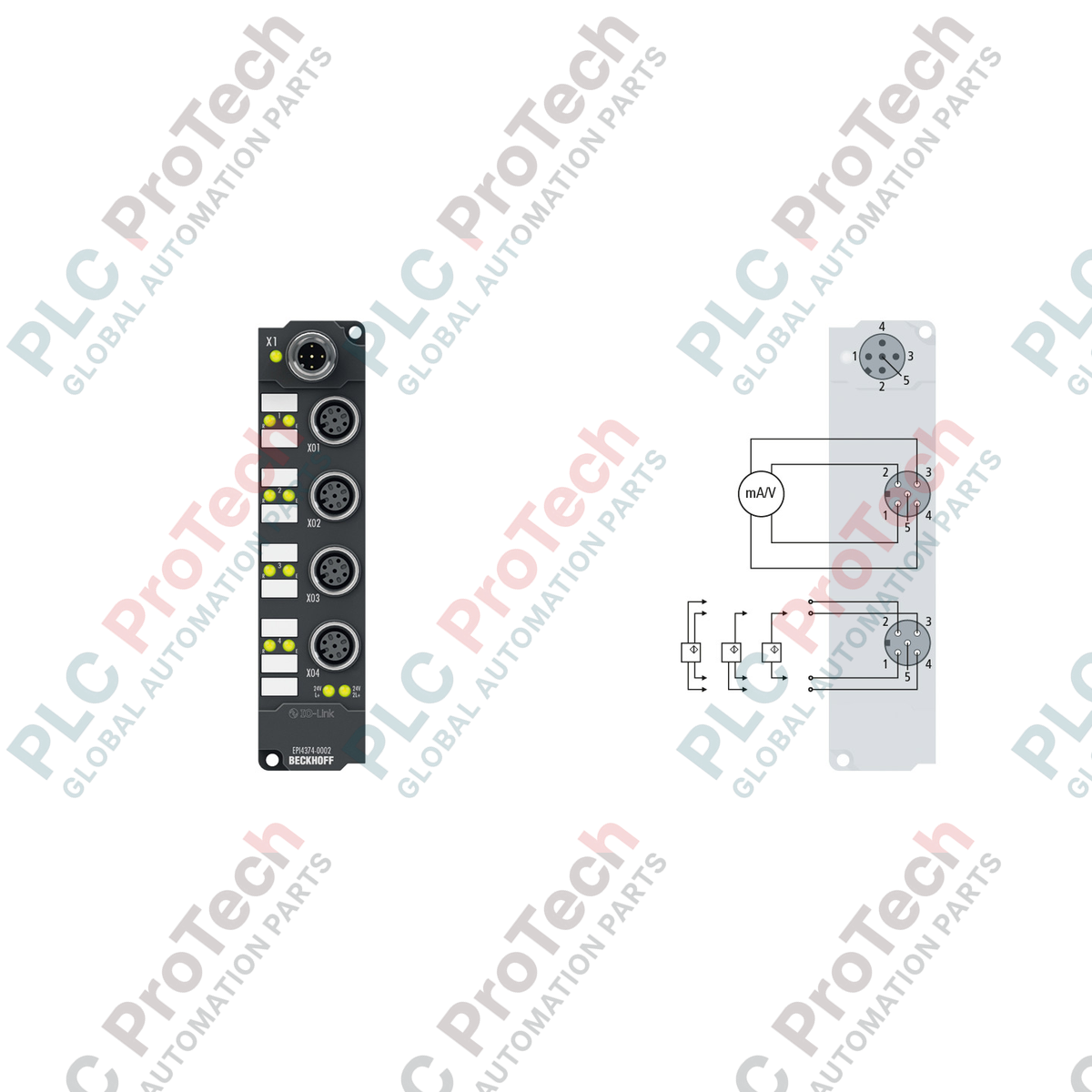

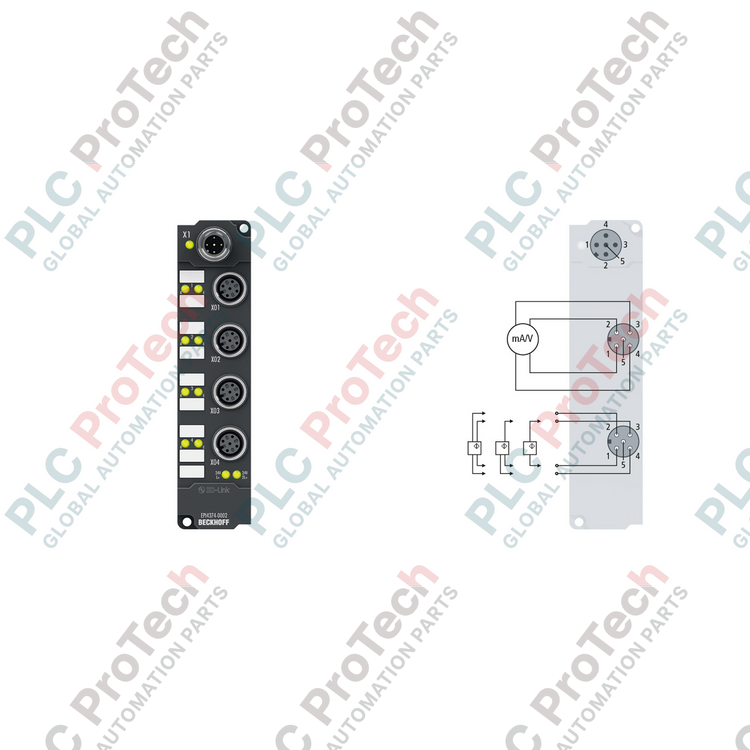

La BECKHOFF EPI4374-0002 es un módulo de E/S analógicas combinado y descentralizado, diseñado para integrarse con sistemas maestros IO-Link. Ofrece una solución eficiente para recopilar y emitir señales analógicas directamente en el nivel de la máquina, eliminando la necesidad de cableado extenso y envolventes de protección. Conforme a la especificación IO-Link V1.1 (clase B), este módulo establece una comunicación punto a punto con un maestro ascendente para procesar señales con alta precisión.

Esta caja IO-Link está equipada con dos entradas analógicas y dos salidas analógicas, todas parametrizables por canal. Los ingenieros pueden configurar cada conexión individualmente para funcionar con señales de tensión estándar (-10 a +10 V o 0 a 10 V) o señales de corriente (0 a 20 mA o 4 a 20 mA). Esta arquitectura flexible permite conectar directamente diversos sensores y actuadores industriales dentro de una única unidad de hardware.

Construida con una robusta carcasa de poliamida (PA6), la BECKHOFF EPI4374-0002 ofrece un grado de protección IP65, IP66 e IP67. Este diseño permite el montaje directo en bastidores de máquinas en entornos industriales exigentes, garantizando resistencia a la humedad, el polvo y los esfuerzos mecánicos, al tiempo que optimiza la disposición de la instalación en campo.

Características

• Módulo combinado con 2 entradas analógicas y 2 salidas analógicas en una sola unidad.
• Canales parametrizables individualmente para señales de tensión (-10/0...+10 V) o corriente (0/4...20 mA).
• Resolución de 16 bits para la conversión analógico-digital y digital-analógica (incluido el signo), lo que proporciona una alta precisión de medición.
• Comunicación IO-Link de alta velocidad a 230,4 kbaudios (COM3).
• Cumple con la especificación IO-Link V1.1 y utiliza una interfaz de conexión de clase B.
• Carcasa duradera de montaje directo, con clasificación IP65/66/67.
• Tecnología de conexión M12 para conexiones de campo seguras mediante tornillo.

Aplicaciones

• Adquisición y control descentralizados de señales en la construcción de máquinas herramienta.
• Conexión directa en campo de sensores analógicos de presión, temperatura y nivel.
• Control local de actuadores, como válvulas moduladoras y variadores de velocidad, sin ocupar espacio en el armario.
• Sistemas de prueba y validación que requieren una distribución de interfaces analógicas modular con clasificación IP67.

Especificaciones técnicas

Directrices de instalación

1. Verificar los detalles del modelo: Confirme que la unidad es una BECKHOFF EPI4374-0002 y que coincide con el plan de red del sistema antes de comenzar la instalación.
2. Desenergizar el sistema: Asegúrese de que todas las fuentes de alimentación del maestro IO-Link, las líneas de los actuadores y los dispositivos sensores estén desconectadas y bloqueadas.
3. Montaje mecánico: Fije la caja IO-Link a una superficie de montaje plana o al bastidor de la máquina utilizando dos tornillos M3 a través de los orificios de montaje integrados de 3,5 mm. Asegúrese de que la posición de montaje proporcione estabilidad mecánica y acceso a los cables.
4. Conectar el maestro IO-Link: Conecte el cable IO-Link de clase B al conector de interfaz M12. Verifique que el cable esté codificado A y correctamente fijado para mantener el grado de protección IP.
5. Cablear las entradas y salidas de campo: Enrosque con cuidado las conexiones M12 de los sensores y actuadores en los puertos de E/S correspondientes. Apriete las conexiones roscadas para garantizar un contacto eléctrico fiable y la integridad del sellado.
6. Configurar los parámetros de los canales: Encienda el sistema y utilice su entorno de ingeniería TwinCAT o de terceros para configurar los tipos de señal (tensión o corriente) de cada canal del dispositivo.
