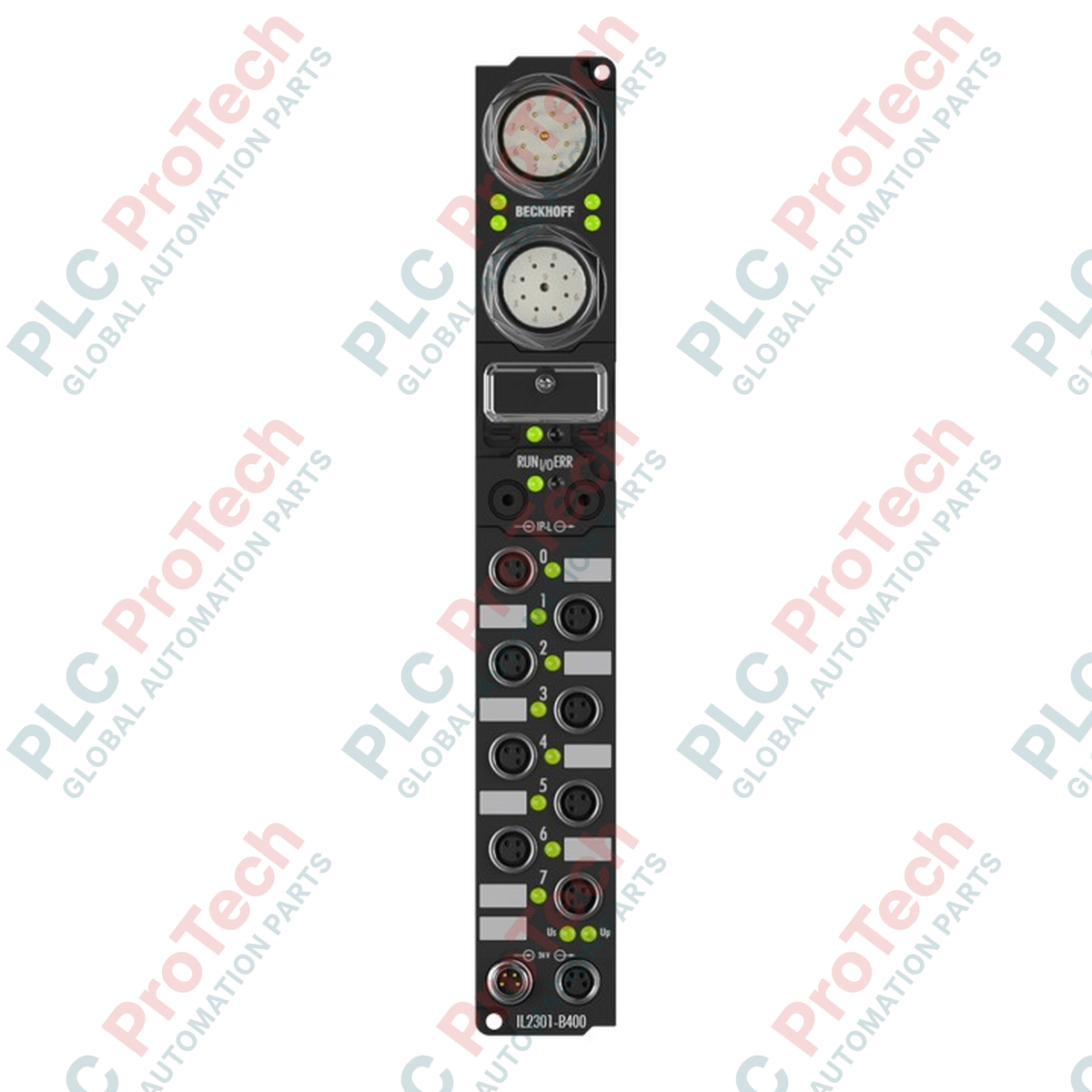

Diseñado para conectar redes Interbus de alta velocidad con módulos de expansión IP-Link locales, el acoplador de bus de campo Beckhoff IL2301-B400 ofrece un control descentralizado robusto en entornos exigentes. Este módulo compacto, con grado de protección IP67, actúa como un nodo inteligente que coordina las señales entre la red Interbus principal y hasta 120 módulos de expansión locales mediante el anillo de fibra óptica IP-Link de alta velocidad. Al alojar la electrónica de control en una carcasa completamente sellada y mecánicamente resistente, el Beckhoff IL2301-B400 elimina la necesidad de armarios eléctricos protectores y permite instalaciones directas en la máquina en zonas expuestas a humedad, polvo y vibraciones físicas.
| Parámetro | Especificación |
|---|---|
| Fabricante | Beckhoff Automation |
| Modelo / Número de artículo | IL2301-B400 |
| Protocolo de bus de campo | Interbus (Interbus-S) |
| Interfaz de bus | 1 x M23 hembra de 9 pines, 1 x M23 macho de 9 pines |
| Alimentación de la tensión de control | 24 V CC (rango admisible de 20 a 29 V CC) |
| Corriente de alimentación de la caja | 85 mA + consumo de los sensores (máx. 0,5 A en total) |
| Conexiones de alimentación | Alimentación: 1 x M8 macho (4 pines); Salida: 1 x M8 hembra (4 pines) |
| Tensión de aislamiento | Tensión de control al bus de campo: ninguna |
| Interfaz de configuración | Interfaz serie KS2000 mediante conector especial |
| Temperatura de funcionamiento | 0 a +55 °C |
| Temperatura de almacenamiento | -25 a +85 °C |
| Grado de protección IP | IP65 / IP66 / IP67 (cumple con EN 60529) |
| Resistencia a vibraciones y golpes | Cumple con EN 60068-2-6 / EN 60068-2-27 |
| Dimensiones (An x Al x P) | 30 mm x 126 mm x 26,5 mm (aproximadas, sin incluir los conectores) |
| Peso | 0,35 kg |
| Peso de envío (calculado) | 0,65 kg |
| Número de pin | Asignación | Descripción |
|---|---|---|
| Pin 1 | +24 V CC de control | Alimentación para las operaciones lógicas y el control interno de la caja |
| Pin 2 | +24 V CC de carga | Alimentación para los canales de salida conectados y los dispositivos de campo |
| Pin 3 | GND de control | Potencial de referencia para el circuito interno de control y lógica |
| Pin 4 | GND de carga | Potencial de referencia para los actuadores de carga de salida |
La variante B400 utiliza específicamente interfaces Interbus M23 de cobre. Tenga en cuenta que Beckhoff también fabricó variantes B408 con conexiones de fibra óptica. Asegúrese de que su sistema de cableado existente sea compatible con la tecnología de cobre. Si sustituye unidades IL2301 antiguas, confirme las longitudes locales de fibra IP-Link; los conectores IP-Link dañados o sucios pueden provocar errores de pérdida de enlace difíciles de diagnosticar mediante los diagnósticos principales de Interbus.
Aunque el dispositivo funciona sin una carcasa protectora, montarlo sobre maquinaria a alta temperatura o bajo la luz solar directa puede hacer que su temperatura interna supere el límite de +55 degC. Proporcione un blindaje protector o separadores al montarlo sobre superficies que generen calor. Controle el consumo de corriente de los sensores en los módulos de expansión IP-Link locales; superar un total de 0.5 A en el circuito de alimentación de control provocará caídas de tensión y pérdida de tramas de comunicación.
Utilice siempre cables IP-Link originales de Beckhoff y respete los radios mínimos de curvatura. Las curvaturas pronunciadas en las fibras ópticas plásticas (POF) provocan una atenuación excesiva y causan errores esporádicos de E/S. Al preparar los conectores Interbus M23, la continuidad del blindaje debe prolongarse completamente hasta la carcasa metálica del conector para minimizar las interferencias de ruido de alta frecuencia procedentes de variadores de frecuencia (VFD) cercanos.
Monte la caja de acoplamiento directamente en el bastidor de la máquina usando dos tornillos M4. Asegúrese de que la cara posterior plana quede firmemente apoyada contra una superficie metálica limpia y sin pintura para maximizar la disipación térmica y las rutas de puesta a tierra.
Inserte y fije los enlaces de cable de fibra óptica plástica (POF) IP-Link. Asegúrese de realizar cortes limpios y perpendiculares en los extremos de la fibra para minimizar la pérdida de señal y empuje los conectores hasta que queden bloqueados con un clic audible.
Conecte los conectores Interbus M23 de entrada y salida; apriete manualmente los anillos metálicos moleteados para mantener la integridad del sellado IP67. No utilice herramientas eléctricas para apretar los conectores.
Conecte los cables de alimentación M8, asegurando un tendido independiente para las tensiones de control y de carga a fin de minimizar la diafonía electromagnética en las líneas de los sensores.
