Descripción

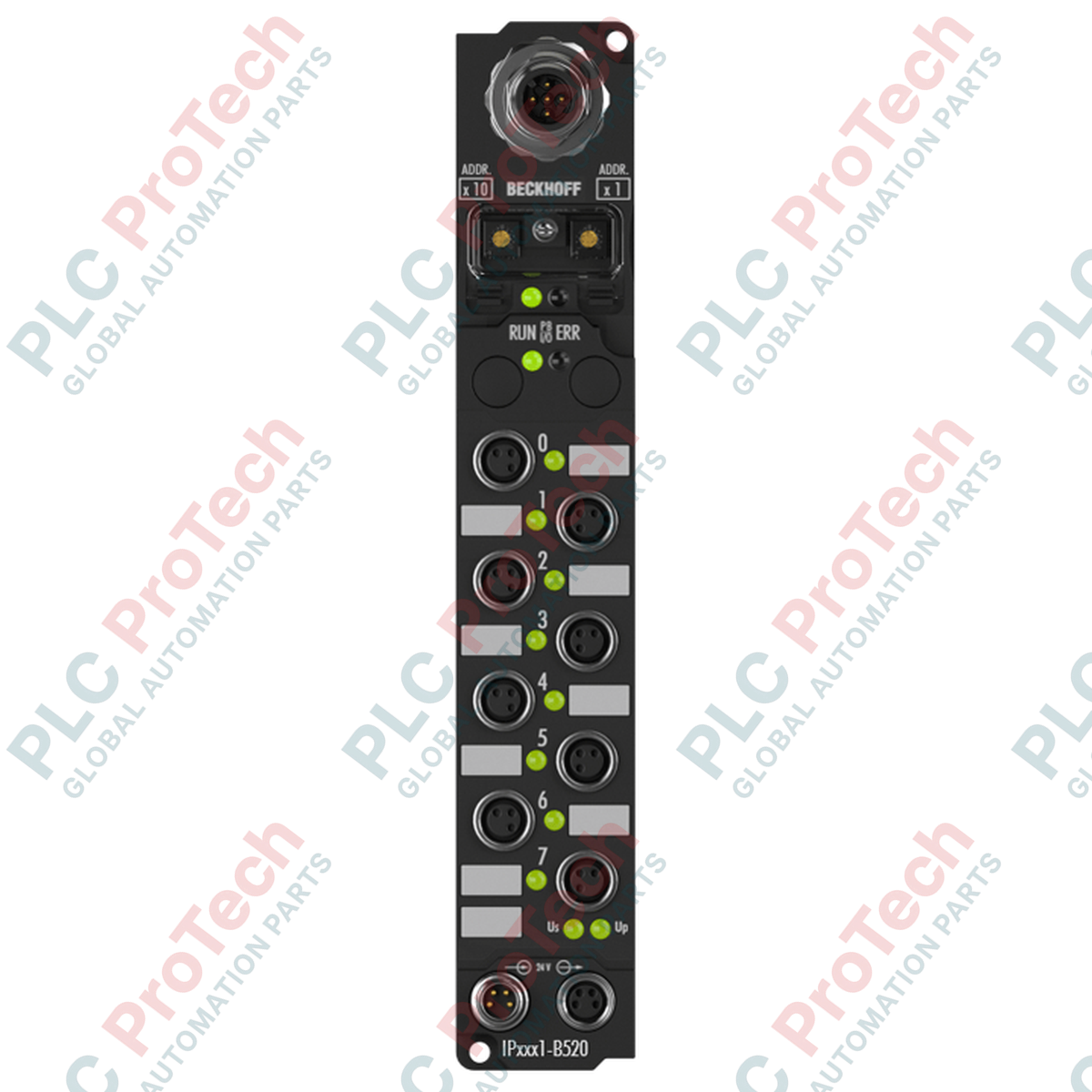

El BECKHOFF IP2041-B520 es un módulo de salida digital descentralizado perteneciente a la familia de productos Fieldbus Box. Diseñado para su instalación a nivel de máquina sin armarios de control, este dispositivo integra 8 salidas digitales y se conecta directamente a una red DeviceNet. Proporciona un procesamiento descentralizado de señales en entornos industriales que requieren altos grados de protección.
Este Fieldbus Box incorpora tecnología de conexión M8 para los canales de salida y admite velocidades de transferencia de datos de hasta 500 kbaudios con detección automática. Funciona con una alimentación de 24 V CC y admite cargas óhmicas, inductivas y de lámparas, con protección individual contra cortocircuitos en cada canal. El diseño de la carcasa robusta permite el montaje directo en bastidores o perfiles de máquinas.
Características
- Módulo de salida digital de 8 canales con un formato compacto tipo bloque
- Interfaz de bus DeviceNet integrada con conexión mediante conector M12
- Velocidades de transferencia de datos de hasta 500 kbaudios con detección automática
- Tensión de salida nominal de 24 V CC con protección individual contra cortocircuitos
- Compatibilidad con cargas óhmicas, inductivas y de lámparas
- Tecnología de conexión roscada M8 para señales periféricas
- Grados de protección IP65, IP66 e IP67 para entornos industriales exigentes
Aplicaciones
- Automatización descentralizada de máquinas sin armarios de control
- Control de actuadores para maquinaria de embalaje y manipulación
- Conmutación y señalización de sistemas transportadores
- Control de periféricos de líneas de montaje de automóviles
Especificaciones técnicas
General
| Parámetro |
Especificación |
| Fabricante |
BECKHOFF |
| Modelo exacto |
IP2041-B520 |
| Tipo de producto |
Fieldbus Box |
| Datos del sistema |
DeviceNet |
| Anchura de bits en la imagen de proceso |
8 salidas |
| Posibilidad de configuración |
KS2000 o controlador (mensajería explícita) |
Salidas digitales
| Parámetro |
Especificación |
| Número de salidas |
8 |
| Tensión de salida nominal |
24 V DC (-15 % / +20 %) |
| Corriente de salida máx. |
2 A por canal (protegido individualmente contra cortocircuitos), corriente total máx. 12 A (canales 0-3: suma 4 A, 4-5: suma 4 A, 6-7: suma 4 A) |
| Corriente de cortocircuito |
Típ. 4 A |
| Tipo de carga |
Carga resistiva, inductiva o de lámpara |
| Conexiones de salida |
M8, tipo roscado |
Comunicación y alimentación
| Parámetro |
Especificación |
| Interfaz de bus |
1 clavija M12, de 5 pines |
| Velocidades de transferencia de datos |
Detección automática hasta 500 kbaudios |
| Fuente de alimentación de la tensión de control |
24 V DC (-15 % / +20 %) |
| Conexión de la fuente de alimentación |
Alimentación: 2 tomas macho M8, de 4 pines; sin conexión posterior |
| Corriente de alimentación de la caja |
45 mA + consumo de corriente de los sensores, máx. 0,5 A |
| Aislamiento eléctrico |
Tensión de control/bus de campo: 500 V |
Mecánicas y ambientales
| Parámetro |
Especificación |
| Dimensiones (ancho x alto x profundidad) |
30 mm x 175 mm x 26,5 mm |
| Material de la carcasa |
PA6 (poliamida) |
| Instalación |
2 orificios de fijación de 3,5 mm de diámetro para M3 |
| Clase de protección |
IP65 / IP66 / IP67 (cumple con EN 60529) |
| Temperatura de funcionamiento |
0 a +55 °C |
| Temperatura de almacenamiento |
-25 a +85 °C |
| Resistencia a vibraciones / impactos |
Cumple con EN 60068-2-6 / EN 60068-2-27 |
| Inmunidad / emisión EMC |
Cumple con EN 61000-6-2 / EN 61000-6-4 |
Conexiones / interfaces
| Interfaz |
Función |
| 1 clavija M12, de 5 pines |
Interfaz de bus DeviceNet |
| 2 tomas macho M8, de 4 pines |
Alimentación (tensión de control y de carga) |
| Tomas roscadas M8 |
8 canales de salida digital |
Directrices de instalación
- Asegúrese de que el sistema esté completamente desenergizado antes de montar o cablear la Fieldbus Box.
- Fije la unidad firmemente sobre una superficie plana utilizando dos tornillos M3 a través de los orificios de fijación de 3,5 mm.
- Conecte el cable de bus DeviceNet a la interfaz de la clavija de bus M12.
- Conecte las fuentes de alimentación de control y de carga de 24 V DC a las tomas macho M8.
- Conecte los actuadores a los canales de salida digital M8, asegurándose de que las corrientes de carga no superen los límites de los canales ni de los grupos.
- Verifique todas las conexiones y la terminación de la red antes de restablecer la alimentación e iniciar la comunicación.
