Descripción

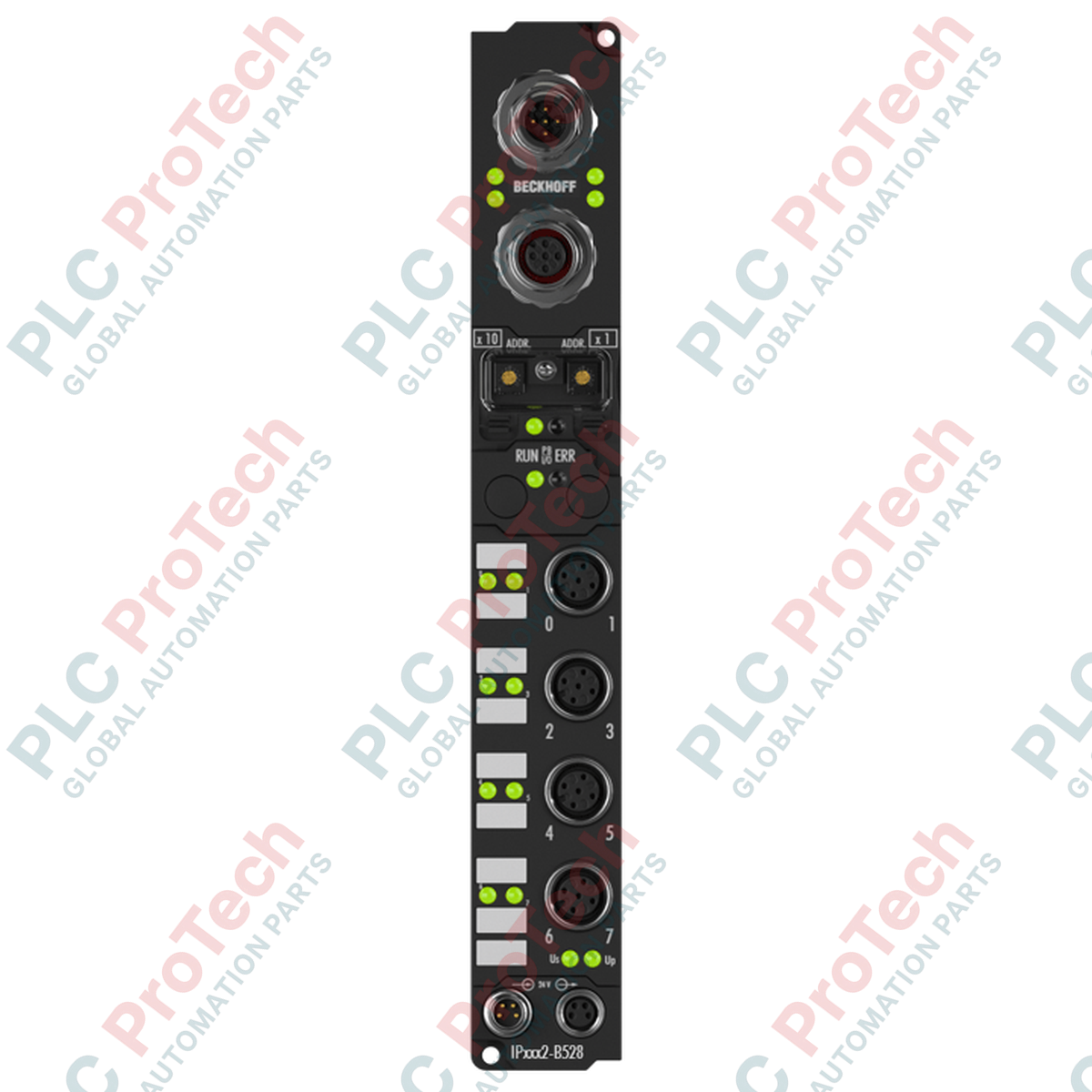

Diseñado para optimizar las configuraciones de control descentralizado, este módulo de salidas digitales Beckhoff IP2042-B528 permite conmutar cargas de alta capacidad directamente en la máquina mediante una interfaz de bus de campo DeviceNet. Al trasladar la capa de E/S del armario de control central directamente al bastidor del equipo, reduce el cableado necesario y la degradación de las señales. El módulo cuenta con ocho salidas digitales independientes diseñadas para conmutar cargas de 24 V CC de hasta 2 A por canal, mediante conectores M12 estándar con bloqueo por tornillo para garantizar una transmisión fiable de señales en condiciones de funcionamiento exigentes.
Características
-
Integración con el bus de campo DeviceNet: La interfaz DeviceNet integrada, con un conector en T incorporado, simplifica el cableado del bus y permite la conexión directa en bucle a la red.
-
Salidas de alta capacidad: Ocho salidas digitales capaces de conmutar hasta 2 A por canal, ideales para accionar válvulas neumáticas, contactores y actuadores.
-
Conexiones físicas seguras: La interfaz de conexión M12 estándar del sector garantiza un cableado hermético al polvo, resistente al agua y a las vibraciones.
-
Factor de forma optimizado: El diseño montable en la máquina elimina la necesidad de cajas de terminales IP67 locales o de un cableado extenso en regletas de terminales.
Aplicaciones
- Sistemas de control de máquinas descentralizados y líneas de fabricación distribuidas.
- Control de colectores neumáticos y accionamiento de válvulas solenoides.
- Redes de transportadores y equipos automatizados de manipulación de materiales.
- Entornos industriales con alta vibración que requieren la colocación directa de E/S en la máquina.
Especificaciones técnicas
| Parámetro |
Especificación |
| Fabricante |
Beckhoff |
| Número de modelo |
IP2042-B528 |
| Interfaz de bus de campo |
DeviceNet (con conector en T integrado) |
| Número de canales |
8 salidas digitales |
| Tensión de salida nominal |
24 V CC |
| Corriente de salida máxima (por canal) |
2 A |
| Corriente acumulada máxima (módulo completo) |
12 A |
| Tipo de conexión |
Conector M12 con bloqueo mediante tornillo |
| Rango de temperatura de funcionamiento |
0 a 55 °C |
| Rango de temperatura de almacenamiento |
-25 a 85 °C |
| País de origen |
Alemania |
| Peso de envío (calculado) |
0,45 kg |
| Dimensiones del paquete (calculadas) |
180 mm x 80 mm x 50 mm |
Perspectivas de ingeniería empírica
Modelos alternativos y compatibilidad
Este módulo utiliza B528 Sufijo de interfaz DeviceNet. No es un reemplazo directo de tipo conectar y usar para otras versiones de Fieldbus Box, como B510 (CANopen) o B310 (PROFIBUS), ya que estas requieren archivos de configuración completamente diferentes (EDS frente a GSD) y escáneres maestros distintos. Asegúrese siempre de que el escáner de red de su PLC o PC industrial sea compatible con las comunicaciones DeviceNet antes de sustituir los módulos.
Errores de aplicación y notas de ingeniería
Aunque cada canal puede suministrar hasta 2 A, el límite de corriente acumulada para todo el módulo está estrictamente establecido en 12 A. Hacer funcionar simultáneamente los ocho canales de forma continua a 2 A consumirá 16 A, superando el umbral térmico de la barra colectora interna. Para evitar fallos prematuros del módulo, implemente una gestión del ciclo de trabajo o interbloqueos basados en software para garantizar que la carga de corriente activa no supere los 12 A durante el funcionamiento continuo.
Consejos de puesta en servicio y cableado
El conector en T integrado resulta muy práctico para realizar conexiones en cadena, pero no elimina la necesidad de terminación. Asegúrese de que el último módulo de la línea troncal física DeviceNet esté equipado con una resistencia de terminación estándar de 121 ohmios. Para protegerse contra el ruido inducido por variadores de frecuencia (VFD) cercanos, asegúrese de que los blindajes de los cables M12 del bus de campo estén conectados firmemente a tierra mediante las pestañas metálicas de montaje del módulo.
Directrices de instalación
ADVERTENCIA CRÍTICA: PELIGRO ELÉCTRICO
Aísle y bloquee todas las fuentes de alimentación auxiliares y del bus de campo de 24 V CC antes de realizar la instalación, el cableado o la retirada. Conectar o desconectar conectores M12 activos bajo carga puede provocar el deterioro de los contactos eléctricos, estados impredecibles de las salidas de seguridad o daños en los componentes de conmutación internos.
1
Monte el módulo firmemente sobre una superficie limpia y plana de la máquina utilizando los dos orificios de montaje integrados. Asegúrese de que el chasis metálico tenga un contacto mecánico sólido con el bastidor conectado a tierra para establecer una ruta de puesta a tierra adecuada.
2
Conecte las líneas troncales/de derivación de DeviceNet a las interfaces M12 del conector en T integrado. Apriete las tuercas de collar a mano para asegurar el sellado de protección IP.
3
Conecte los cables M12 de salida digital a los puertos de actuador designados, prestando estricta atención al límite de carga total de 12 A del módulo.
4
Vuelva a aplicar la alimentación, verifique las indicaciones del LED de diagnóstico del módulo y confirme el estado correcto de la comunicación mediante la utilidad de configuración del maestro DeviceNet.
