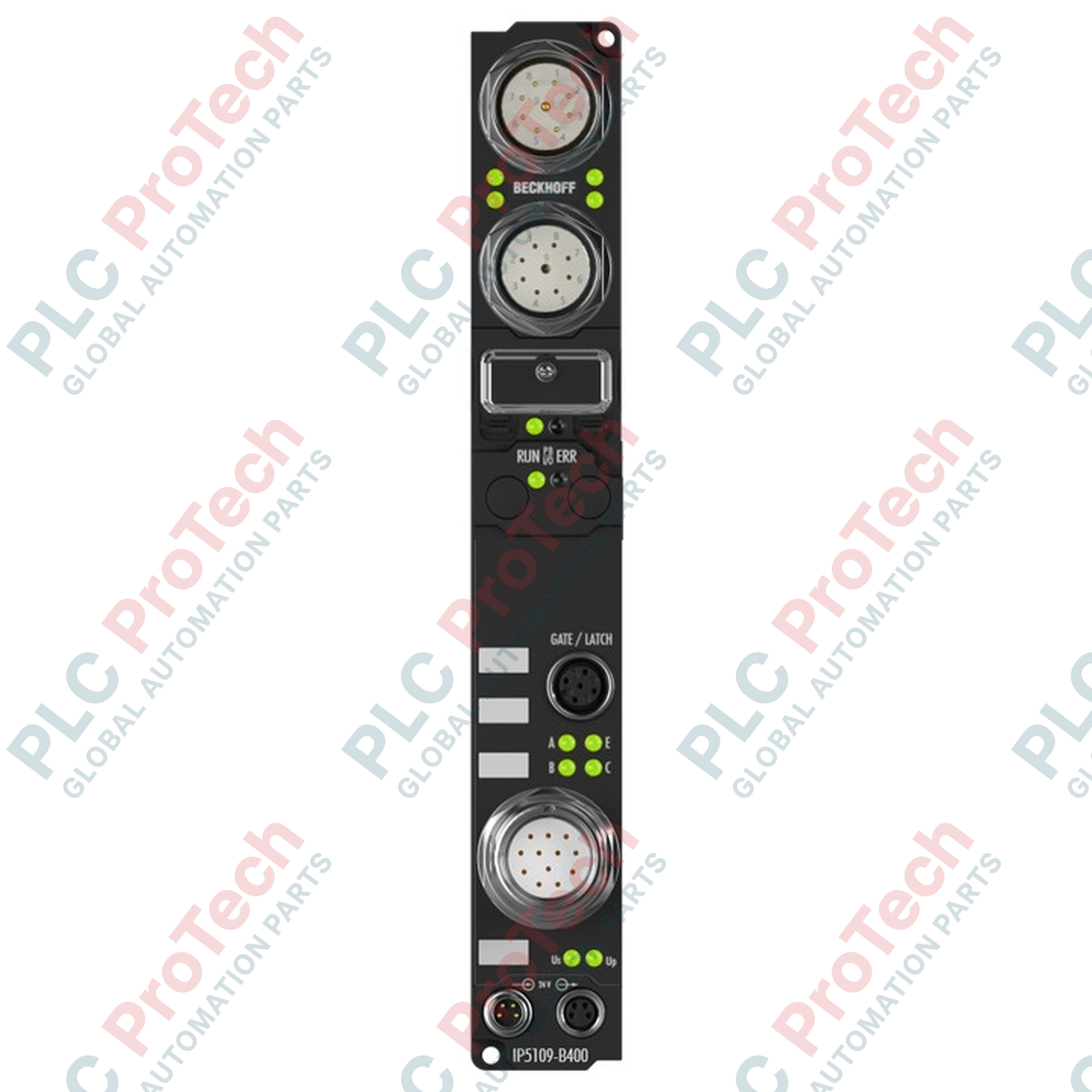

Diseñado para facilitar la instalación descentralizada en campo, el Beckhoff IP5109-B400 ofrece una distribución robusta de señales periféricas digitales y analógicas directamente a nivel de máquina. Este módulo elimina la necesidad de carcasas protectoras al integrar directamente en su estructura un grado de protección IP65/66/67. Establece la comunicación de red mediante una interfaz de bus M23 estándar y cuenta con una arquitectura altamente eficiente de distribución de alimentación en bucle mediante conectores de alimentación M8 integrados. La configuración, el diagnóstico y la parametrización se gestionan fácilmente mediante la herramienta de software especializada Beckhoff KS2000, lo que garantiza una integración directa con topologías de control más amplias.
| Parámetro | Valor de especificación |
|---|---|
| Fabricante | Beckhoff |
| Modelo / número de artículo | IP5109-B400 |
| Interfaz de bus | 1 conector M23 hembra (9 pines), 1 conector M23 macho (9 pines) |
| Alimentación de tensión de control | 24 V CC (20...29 V CC) |
| Alimentación de tensión de carga | Según la especificación del tipo de E/S |
| Conexiones de la fuente de alimentación | Entrada: 1 conector M8 macho (4 pines); salida: 1 conector M8 hembra (4 pines) |
| Corriente de alimentación de la caja interna | 85 mA + consumo del sensor (máx. 0,5 A) |
| Aislamiento eléctrico | Tensión de control/bus de campo: No |
| Temperatura de funcionamiento | 0 a +55 °C |
| Temperatura de almacenamiento | -25 a +85 °C |
| Grado de protección | IP65/66/67 (cumple con EN 60529) |
| Resistencia a vibraciones y golpes | Cumple con EN 60068-2-6 / EN 60068-2-27 |
| Inmunidad / emisión electromagnética | Cumple con EN 61000-6-2 / EN 61000-6-4 |
| Peso neto | 350 g |
| Peso de envío (calculado) | 2,0 kg |
| Referencia del conector | Tipo de conector | Asignación de funciones |
|---|---|---|
| Entrada de bus | Conector macho M23 de 9 pines | Línea de comunicación de bus de campo entrante |
| Salida de bus | Conector hembra M23 de 9 pines | Conexión de bus de campo de salida para conexión en cadena |
| Alimentación de entrada | Conector macho M8 de 4 pines | Entrada principal de tensión de control de 24 V CC |
| Alimentación de salida | Conector hembra M8 de 4 pines | Salida de tensión de control de 24 V CC para conexión en cadena |
El IP5109-B400 utiliza las dimensiones arquitectónicas estándar de Fieldbus Box. Al sustituir módulos Beckhoff IP-series antiguos, asegúrese de actualizar los archivos de descripción de dispositivos GSD, EDS o XML de TwinCAT en el PLC maestro para que coincidan con la revisión específica y la configuración de hardware de esta unidad variante B400, a fin de evitar fallos por discrepancias en la asignación de red.
Tenga en cuenta toda la ruta de distribución de energía. Al conectar varios módulos en cadena mediante las interfaces M8 de salida, el consumo total de corriente de los sensores no debe superar 0,5 A por caja. Superar este límite provoca caídas de tensión y posibles caídas de alimentación en el lado de control, especialmente en configuraciones de conexión en cadena largas en zonas sometidas a vibraciones intensas.
Para garantizar la integridad de la protección IP67 durante toda la vida útil, las conexiones M8 y M23 deben apretarse con una llave dinamométrica calibrada, aplicando exactamente los valores de par especificados por el fabricante. Un apriete excesivo puede aplastar las juntas tóricas internas de goma y provocar la entrada de humedad durante los lavados de la máquina a alta presión, mientras que un apriete insuficiente compromete el contacto eléctrico bajo tensión mecánica.
ADVERTENCIA CRÍTICA
Asegúrese de que todas las fuentes de alimentación que suministran energía a las líneas de conexión M8 y a los buses de control estén bloqueadas físicamente y desenergizadas antes de montar, cablear o configurar el dispositivo. Si la alimentación no se aísla por completo, pueden producirse cortocircuitos en el sistema, daños en los controladores o fallos eléctricos localizados.
Verifique la integridad física del lugar de montaje. Asegúrese de que la superficie sea plana para evitar tensiones estructurales en la carcasa de plástico reforzado con fibra de la caja.
Fije la unidad con pernos de montaje estándar. Tienda los cables de entrada y salida de bus M23 sin curvas cerradas para evitar el deterioro del blindaje y problemas de interferencias electromagnéticas.
Conecte la alimentación y los cables de conexión en cadena M8. Coloque tapas protectoras contra el polvo en los puertos M8 o M23 que no se utilicen para mantener el sellado ambiental IP67.
