BECKHOFF ZB7100-0100 Cable EtherCAT P

Descripción general del producto

El ZB7100-0100 (ZB7100-0100) es un cable de conexión EtherCAT P de alto rendimiento, diseñado para entornos exigentes de redes industriales. Al combinar la transmisión de datos a alta velocidad y el suministro eléctrico en un único cable robusto, reduce significativamente el tiempo de montaje y la complejidad del cableado en sistemas de E/S descentralizadas. Este cable está diseñado específicamente para su uso en cadenas portacables, lo que garantiza una fiabilidad mecánica a largo plazo en aplicaciones de automatización con movimiento, como robótica, máquinas de recogida y colocación y ejes CNC de alta velocidad.

Configuración técnica

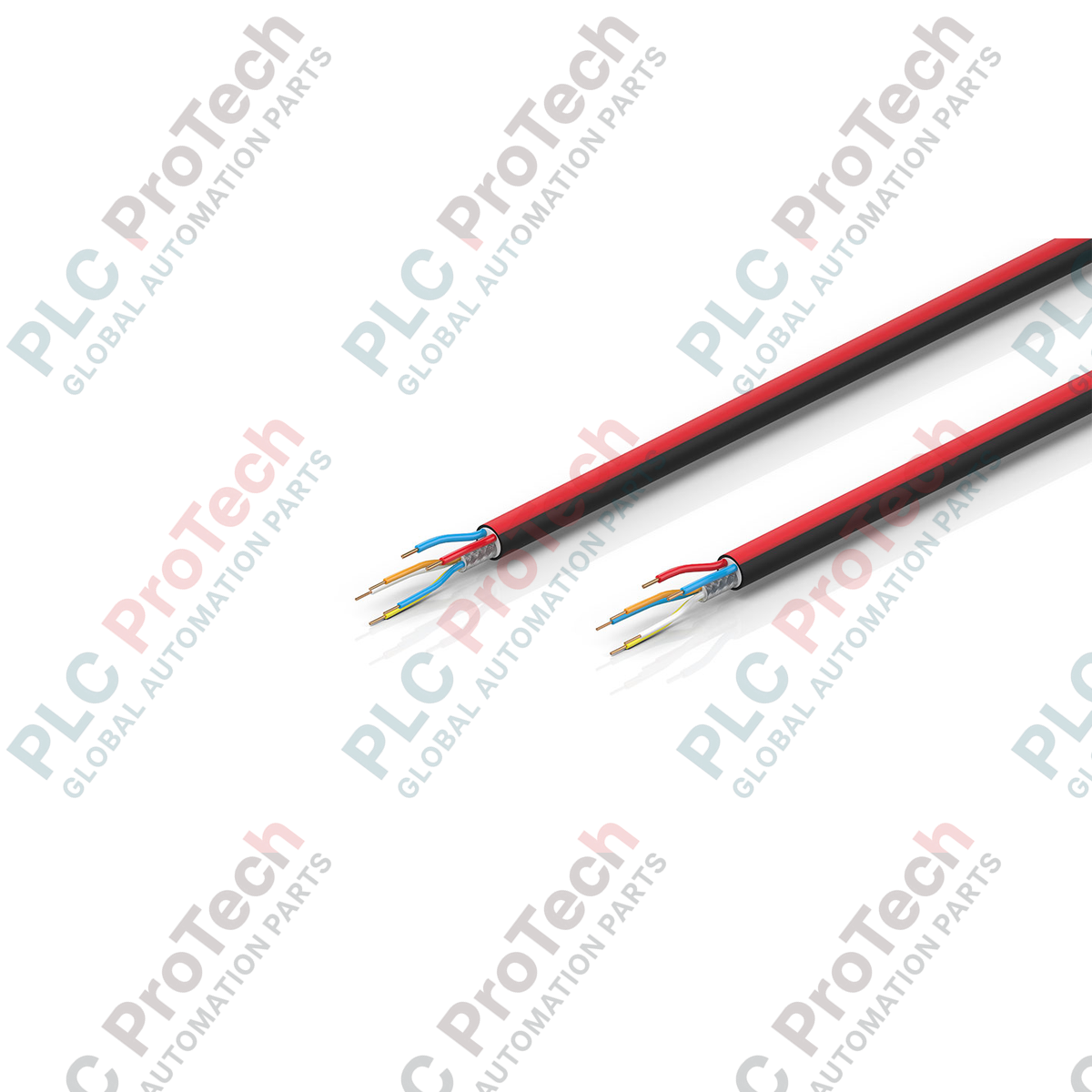

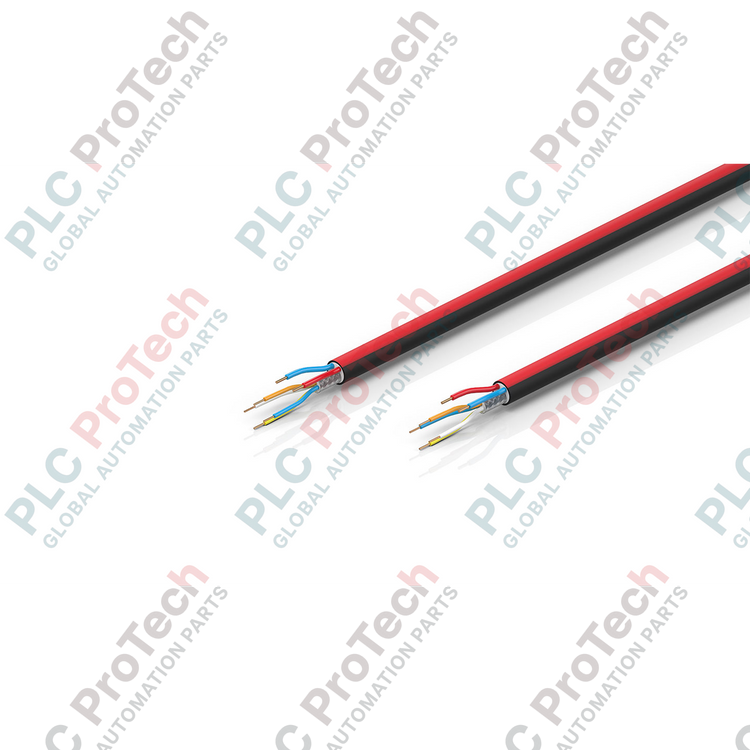

El ZB7100-0100 presenta una construcción híbrida que integra conductores Ethernet y de alimentación dentro de una única cubierta. El componente Ethernet consta de una estructura apantallada de 4 conductores de 0,34 mm² (AWG 22), optimizada para garantizar la integridad de la señal en redes EtherCAT P. La sección de alimentación utiliza dos conductores de 0,75 mm² (aprox. AWG 18) para garantizar una entrega eficiente de tensión a los dispositivos de campo. La cubierta exterior está fabricada con poliuretano (PUR) de alta calidad, que ofrece una resistencia superior a la abrasión, los aceites y la exposición a sustancias químicas habituales en entornos industriales. La cubierta negra con una distintiva franja roja permite identificar rápidamente las líneas EtherCAT P entre otros cables estándar de alimentación o comunicación.

Especificaciones técnicas

Preguntas frecuentes

¿Este cable es adecuado para instalaciones fijas estáticas?

Sí. Aunque está diseñado para aplicaciones con cadenas portacables, es totalmente compatible con instalaciones estáticas. Su cubierta de PUR de alta calidad ofrece una mayor durabilidad y vida útil que los cables de PVC estándar en ambos entornos.

¿Puedo utilizar este cable para aplicaciones Ethernet estándar?

No, este es un cable EtherCAT P híbrido. Contiene conductores adicionales dedicados al suministro eléctrico. Su uso en puertos Ethernet estándar podría causar daños eléctricos en equipos de red incompatibles.

¿Cuál es el radio de curvatura mínimo de este cable en una cadena portacables?

Para aplicaciones con cadenas portacables, la práctica estándar consiste en mantener un radio de curvatura mínimo de 10 veces el diámetro del cable (aprox. 90 mm) para evitar la fatiga de los conductores internos.

¿La franja roja tiene alguna función técnica?

La franja roja es un identificador visual utilizado por Beckhoff para distinguir los cables EtherCAT P (alimentación + datos) de los cables de comunicación estándar, lo que ayuda a evitar errores de cableado durante la puesta en marcha del sistema.

Directrices de instalación y buenas prácticas

• Distribución en la cadena portacables: Al colocar el ZB7100-0100 en una cadena portacables, asegúrese de que el cable esté dispuesto sin tensión y no esté retorcido. Los cables deben distribuirse uniformemente dentro de la cadena para evitar la fricción mecánica entre líneas adyacentes.
• Alivio de tensión: Proporcione siempre un alivio de tensión adecuado en los puntos de entrada y salida de la cadena portacables o del componente móvil. Esto evita que el peso del cable ejerza una tensión directa sobre los conectores M8/M12.
