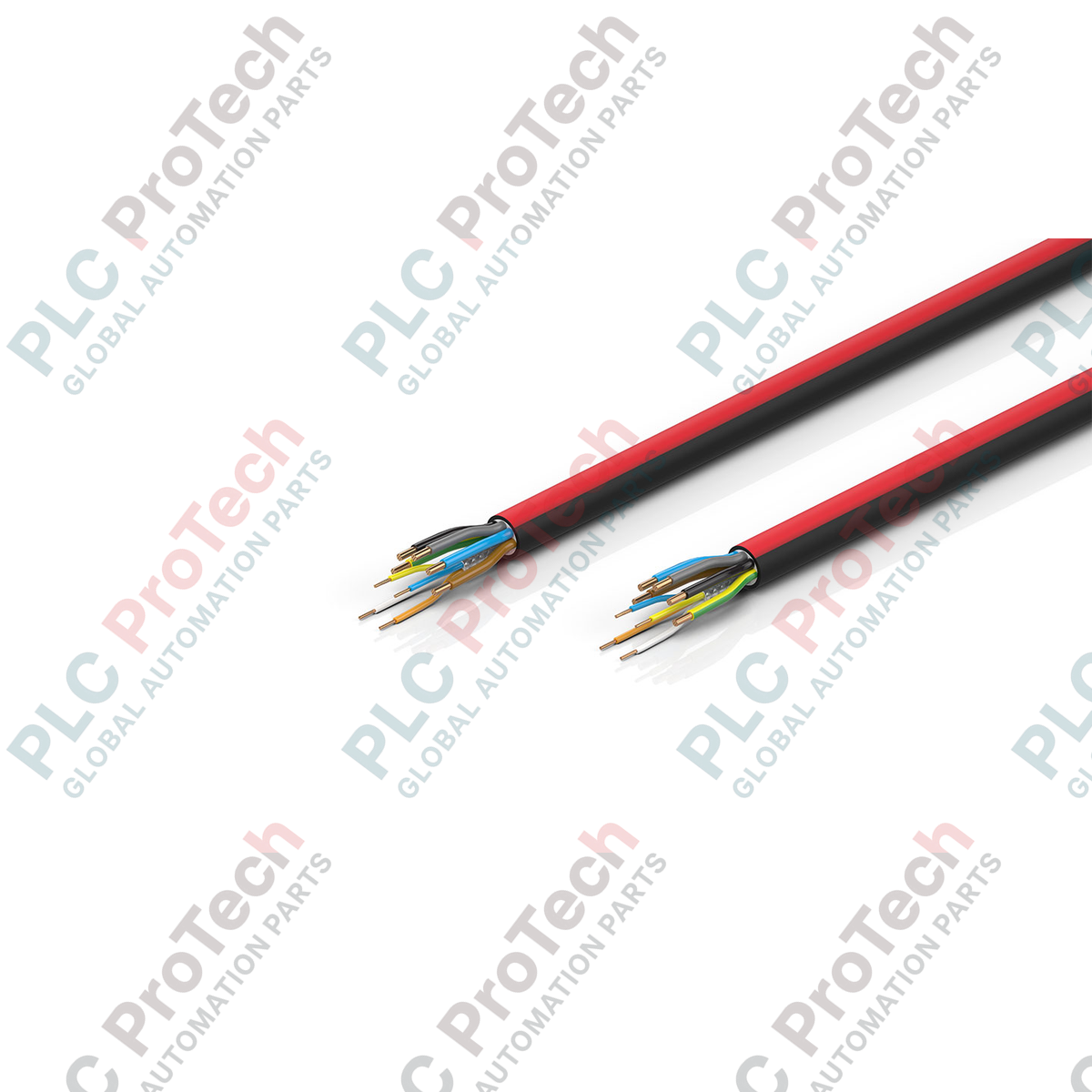

Diseñado para aplicaciones industriales de movimiento con ciclos de trabajo exigentes, el Beckhoff ZB7203-0250 integra la tecnología EtherCAT P para distribuir datos de comunicación EtherCAT y fuentes de alimentación auxiliares en un único diseño sin blindaje. Este cable de alta durabilidad cuenta con una resistente cubierta exterior de PUR (poliuretano), diseñada para soportar la flexión dinámica continua en instalaciones con cadenas portacables. Al combinar cuatro líneas de datos Ethernet con cinco conductores de alimentación dedicados, este diseño simplifica las arquitecturas de cableado en campo, reduce el peso total del sistema y minimiza el espacio ocupado por la gestión de cables en configuraciones de maquinaria automatizada.
| Parámetro | Valor de la especificación |
|---|---|
| Fabricante | Beckhoff |
| Número de modelo | ZB7203-0250 |
| Tipo de producto | Cable EtherCAT P (sin blindaje general) |
| Sección transversal de Ethernet | 1 x 4 x 0.34 mm² (AWG 22) |
| Sección transversal de alimentación | 5 x 1.5 mm2 (AWG 16) |
| Material de la cubierta | PUR (poliuretano) |
| Diámetro exterior del cable | 11,0 mm (+/- 0,2 mm) |
| Color de la cubierta | Negro (RAL 9005) con franja amarilla (RAL 1003) |
| Idoneidad para movimiento dinámico | Compatible con cadenas portacables |
| Peso de envío | 2 kg |
| Grupo de conductores internos | Sección transversal del cable / estándar | Función / asignación del circuito |
|---|---|---|
| Par de núcleos Ethernet (datos) | 4 x 0.34 mm² (AWG 22) | Transmisión de señales EtherCAT de alta velocidad |
| Conductores de alimentación | 5 x 1.5 mm2 (AWG 16) | Alimentación auxiliar del sistema de 24 V CC (Us) y alimentación de periféricos (Up) |
Este cable EtherCAT P está diseñado específicamente para funcionar en nodos de red estándar EtherCAT P de Beckhoff. Está codificado mecánicamente para evitar una inserción incorrecta en puertos Ethernet/EtherCAT estándar (no P). Asegúrese de combinar este cable únicamente con conectores M8/M12 EtherCAT P cuyos diseños estructurales de pines sean compatibles.
Al tender este cable en cadenas portacables dinámicas, diseñe siempre con un radio de curvatura mínimo de 10 veces el diámetro exterior para evitar la rotura interna de los conductores. Asegúrese de que no haya torsión durante la instalación y evite sujetar el cable con demasiada fuerza mediante bridas dentro del portacables, ya que esto puede provocar la migración de los conductores.
Para obtener terminaciones fiables, utilice conectores de montaje en campo que cumplan las especificaciones de Beckhoff. Preste mucha atención a los indicadores de longitud de pelado: exponer demasiado cobre en los conductores de alimentación de 1.5 mm2 o en las líneas de datos de 0.34 mm2 puede comprometer la barrera de aislamiento y provocar fugas de fase a tierra en entornos húmedos.
ADVERTENCIA CRÍTICA
Aísle y desenergice todas las fuentes de alimentación que suministran energía a los nodos de distribución EtherCAT P antes de intentar la instalación, el pelado o el acoplamiento de los conectores. No aislar completamente los sistemas puede provocar descargas eléctricas graves, daños en el equipo o corrupción del sistema de comunicación debido a transitorios al conectar en caliente.
Verifique el recorrido y la longitud del cable, dejando un margen dinámico de seguridad en forma de bucle dentro de la cadena portacables para absorber la tensión mecánica estructural.
Retire la cubierta exterior de PUR con herramientas calibradas de pelado circular, evitando cualquier muesca o marca estructural en el aislamiento subyacente de los conductores.
Conecte los cables individuales de datos y alimentación a los pines designados de los conectores industriales enchufables EtherCAT P, manteniendo los trenzados de los cables cerca del terminal de contacto para reducir el ruido.
Apriete la tuerca del prensaestopas hasta el límite de par especificado por el fabricante para mantener el sellado ambiental y proporcionar alivio de tensión mecánica.
Envío express mundial
Devoluciones y garantía
Fabricante: BECKHOFF
Número de producto: ZB7203-0250
País de origen:Alemania
Tipo de producto: Cables EtherCAT P
Pago: Transferencia bancaria, Western Union
Peso: 500g
Dimensiones: 1 x 4 x 0,34 mm
Puerto de envío: Xiamen
Garantía: 12 meses
