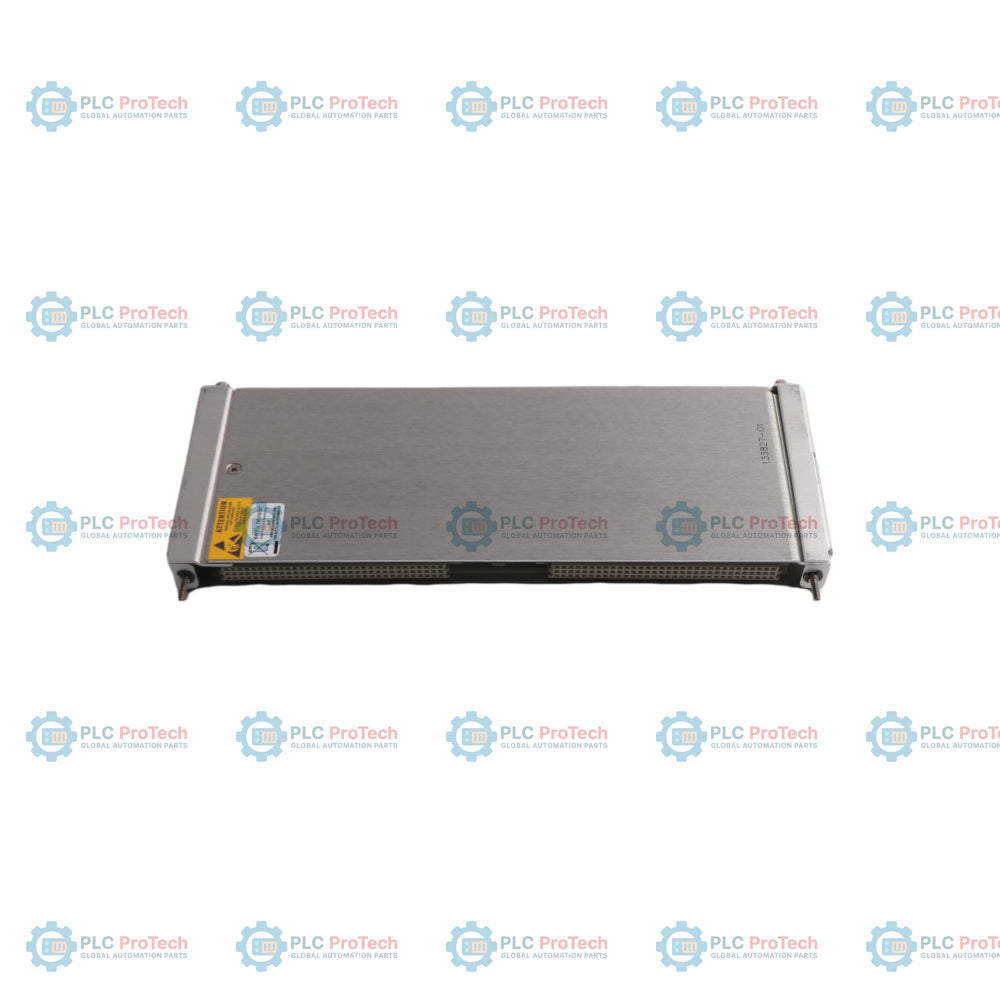

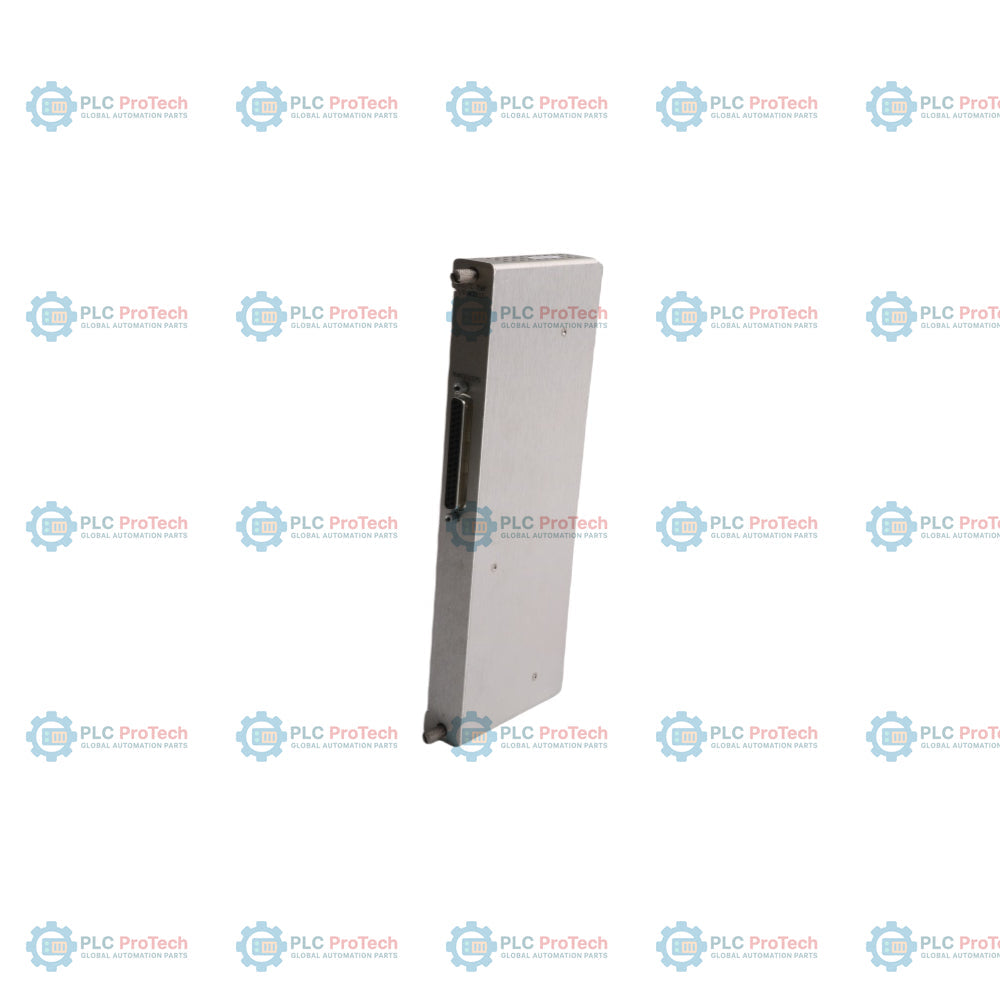

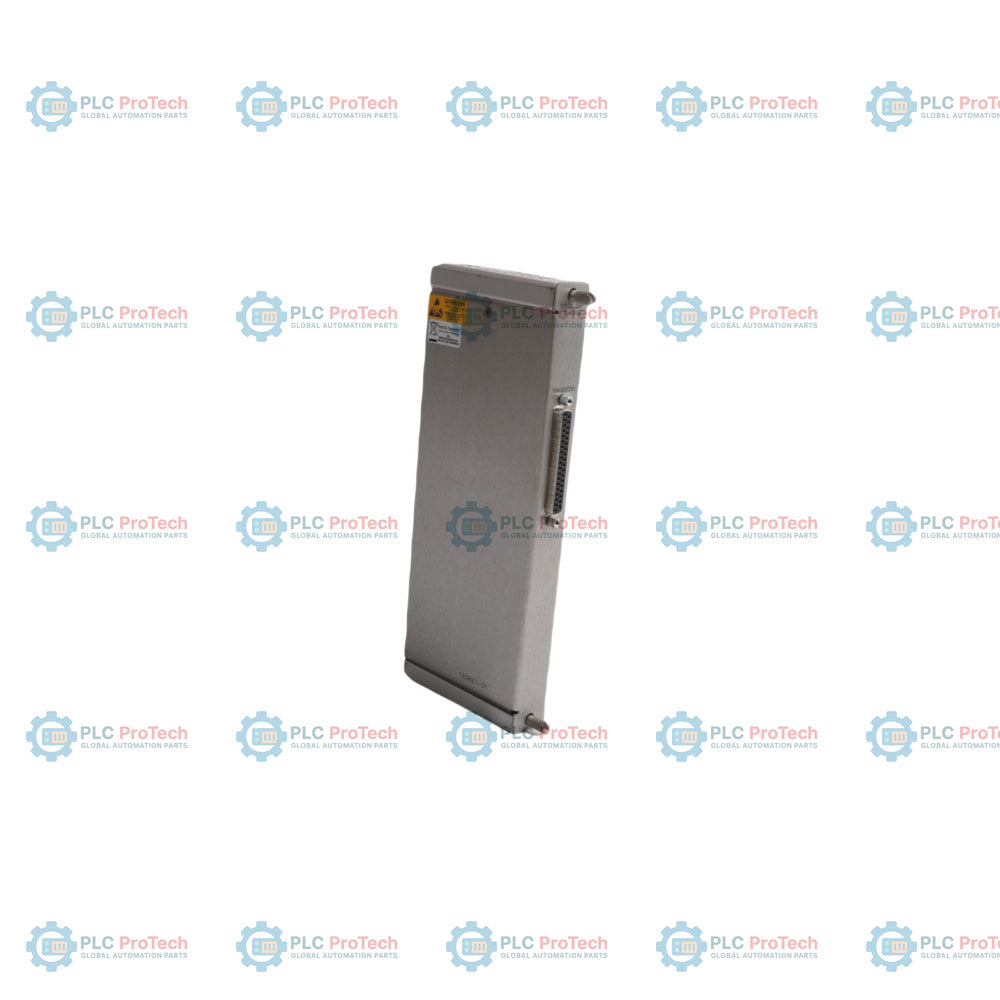

Bently Nevada 133827-01 3500/60 E/S no aislada para RTD/TC

Información esencial del producto

El  133827-01 de Bently Nevada (133827-01) funciona como un módulo de E/S RTD/TC no aislado  3500/60 de alta fiabilidad, diseñado para terminaciones externas. Este módulo se conecta directamente a bloques de terminales externos para procesar entradas de temperatura críticas provenientes de detectores de temperatura por resistencia (RTD) y termopares (TC). En industrias pesadas como la refinación petroquímica, el procesamiento de GNL y la generación de energía, las anomalías térmicas indican una inminente falla de la maquinaria. Al proporcionar un monitoreo térmico continuo y de alta precisión al sistema de protección de maquinaria  3500 , este componente evita fallas catastróficas, elimina disparos falsos y reduce significativamente el tiempo de inactividad industrial no programado.

Arquitectura de hardware y opciones de interfaz

El hardware  133827-01 está diseñado para el procesamiento de señales de alta densidad dentro del panel posterior del bastidor  3500 . Actúa como enlace físico entre los sensores de temperatura instalados en campo y la tarjeta de monitoreo principal  3500/60 . La arquitectura de terminación externa permite a los ingenieros conducir el cableado de campo hasta un bloque de terminales independiente ubicado fuera de la carcasa principal del bastidor. Esta configuración simplifica el cableado de alta densidad del gabinete, facilita el mantenimiento rápido y mejora la gestión de cables. El diseño de circuito no aislado depende de una correcta puesta a tierra a nivel del sistema y de un blindaje externo de alta calidad para mantener la integridad de la señal en tendidos largos de sensores industriales.

Parámetros de datos esenciales

Preguntas frecuentes técnicas

¿Cómo gestiona el 133827-01 el ruido de señal debido a su diseño no aislado?

El módulo depende de cables de par trenzado apantallados externos de alta calidad y de una red industrial de puesta a tierra en un solo punto. Los ingenieros deben asegurarse de terminar correctamente el blindaje en el bloque externo para mitigar las interferencias de modo común.

¿Cuál es la principal ventaja de seleccionar terminaciones externas en lugar de internas?

Las terminaciones externas permiten al personal de mantenimiento reemplazar el módulo de E/S sin desconectar ningún cableado de campo. Esta disposición minimiza considerablemente los errores humanos de cableado durante los procedimientos de reemplazo en campo.

¿Puede este módulo combinar entradas RTD y de termopar simultáneamente en la misma tarjeta?

Sí. El software de monitoreo  3500/60 permite configurar los canales de forma independiente. Puede programar canales específicos para RTD y otros para termopares en la misma interfaz  133827-01 .

Guía de implementación en campo e ingeniería de cableado

• Protocolos de blindaje: Conecte a tierra los blindajes de todos los cables de los sensores estrictamente en el bloque de terminación externo. No conecte el blindaje a tierra en el extremo del sensor en campo. Esto evita que los peligrosos bucles de tierra corrompan las señales de microvoltios de los termopares.

• Par de apriete: Al fijar el módulo de E/S a los rieles traseros del chasis  3500 , apriete los tornillos de retención del chasis exactamente a un par de  0.5 N m para evitar tensiones en el conector del panel posterior.

• Directrices para el tendido térmico: Asegúrese de que los cables de terminación externos se tiendan alejados de las líneas de motores de CA de alta tensión o de los variadores de frecuencia (VFD) para proteger los circuitos no aislados de las interferencias electromagnéticas.
