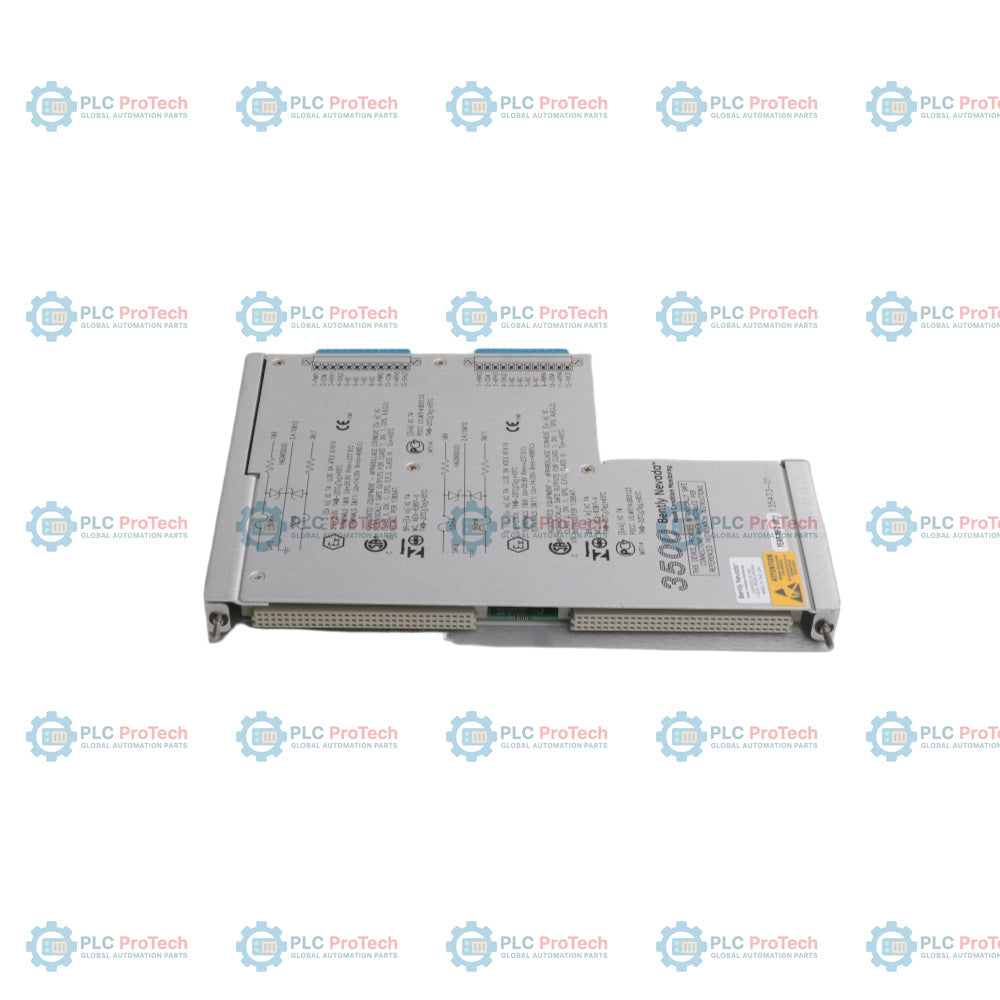

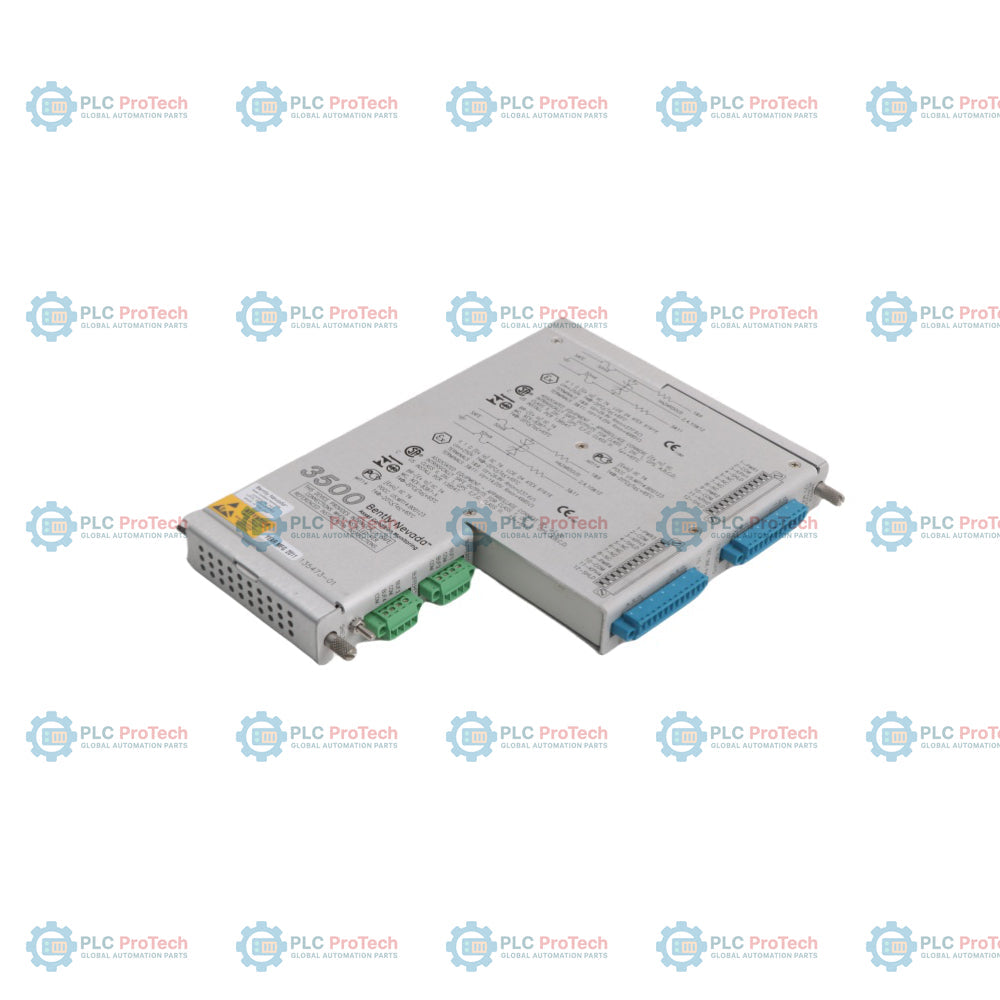

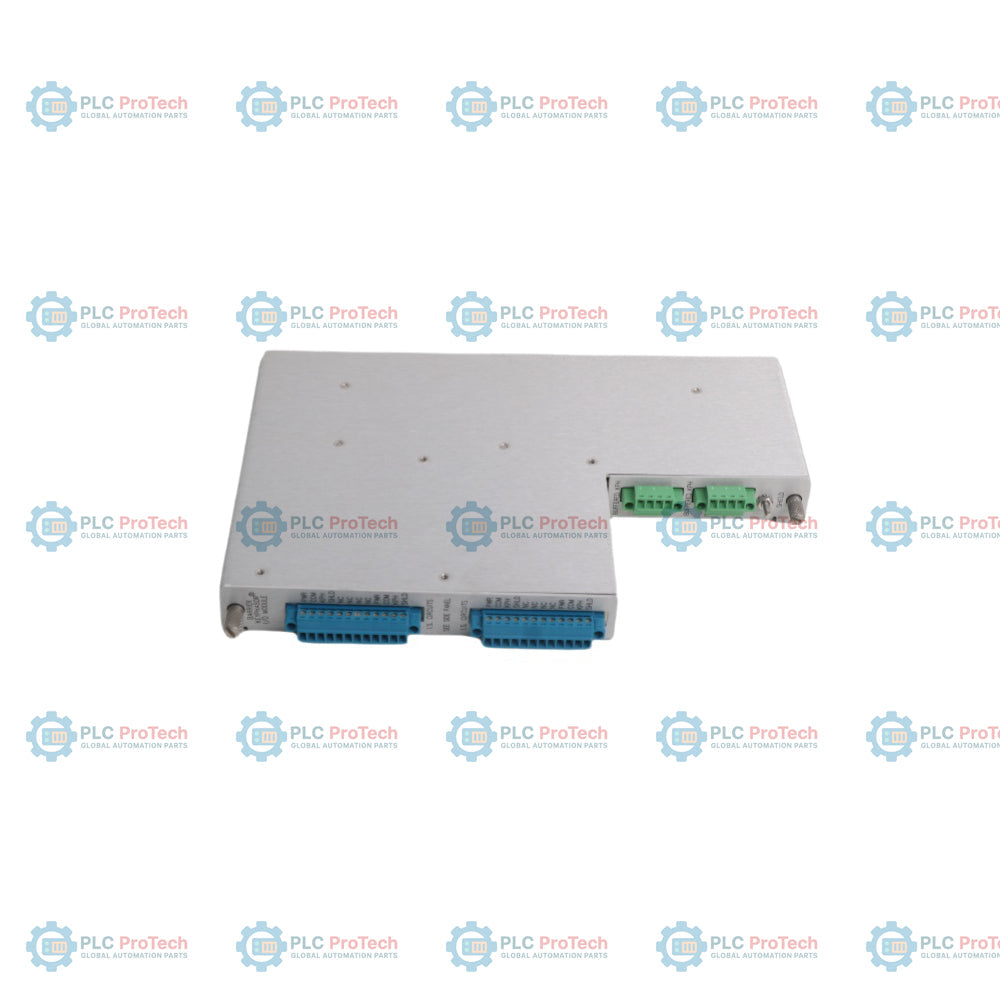

Bently Nevada 135473-01 3500/25 Módulo de E/S Keyphasor (barreras internas)

Descripción general del producto

El 135473-01 de Bently Nevada es un módulo de E/S especializado de media altura diseñado para el sistema Keyphasor mejorado 3500/25 . Esta configuración específica integra barreras internas y terminaciones internas , proporcionando una interfaz de seguridad intrínseca basada en hardware para transductores ubicados en áreas peligrosas. El módulo está diseñado para recibir y procesar señales de pulsos de una o varias veces por revolución procedentes de sondas de proximidad o captadores magnéticos, esenciales para calcular la velocidad de rotación de la máquina y proporcionar una referencia de fase para el análisis de vibraciones.

El 135473-01 actúa como la interfaz física dentro del bastidor 3500, garantizando el aislamiento eléctrico y el acondicionamiento de señales para la protección de maquinaria crítica. Aunque el módulo admite mediciones de fase, está optimizado para la supervisión de alta precisión de la velocidad del eje. Al utilizar la versión con barrera interna, el módulo proporciona un punto de conexión seguro que limita la energía eléctrica enviada a los sensores de campo, cumpliendo rigurosas normas de seguridad industrial para atmósferas explosivas.

Configuración técnica

Información para pedidos

Las adquisiciones industriales deben centrarse en el número de pieza específico para garantizar la compatibilidad con la configuración del monitor 3500/25.

• Número de pieza: 135473-01

• Descripción: Módulo de E/S Keyphasor con barreras internas y terminaciones internas

• Estado: Nuevo original

• Disponibilidad: Stock de repuestos

Preguntas frecuentes

• ¿Puede este módulo proporcionar aislamiento para aplicaciones Proximitor?

  Sí, es compatible con aplicaciones Proximitor, pero requiere una fuente de alimentación externa para proporcionar aislamiento.

• ¿Cuál es el objetivo principal del diseño de la versión de E/S aislada?

  Fue creado específicamente para aplicaciones con captadores magnéticos en las que las señales se conectan en paralelo a varios dispositivos, como sistemas de control.

• ¿Qué sucede si las señales de entrada superan el rango especificado?

  Las señales que superan el rango de voltaje especificado se limitan internamente mediante los circuitos del módulo.

Referencia técnica: cableado, puentes y especificaciones

1. CABLEADO DE CANALES Y DEFINICIONES DE PINES

El 135473-01 es un módulo de E/S con terminación interna y barreras galvánicas integradas. Cuenta con dos regletas de terminales independientes para el canal 1 y el canal 2.

A. Cableado de la sonda de proximidad (3 hilos)

Para sensores de corrientes parásitas estándar (p. ej., serie 3300 XL):

• PWR (-24 V): Salida de alimentación para el Proximitor.

• COM (GND): Común/retorno de la señal.

• SIG (OUT): Entrada para la señal de tensión de pulsos.

B. Cableado del captador magnético (pasivo de 2 hilos)

Para sensores electromagnéticos de velocidad autoalimentados:

• SIG: Conéctelo al conductor positivo (+) del sensor.

• COM: Conéctelo al conductor negativo (-) del sensor.

• PWR: Debe permanecer desconectado (flotante).

C. Blindaje y puesta a tierra IS

• SHLD (Blindaje): Conecte los blindajes de los cables de campo a este terminal dedicado.

• Tierra IS: Este módulo debe conectarse a tierra mediante el módulo de tierra de barrera 136719-01 a una barra de tierra dedicada de seguridad intrínseca para garantizar la integridad a prueba de explosiones.

2. CONFIGURACIONES DE LOS PUENTES DE HARDWARE

Los puentes se encuentran en la placa de circuito interna y deben configurarse antes de la instalación.

IMPORTANTE: Apague siempre el bastidor 3500 o retire el módulo monitor antes de ajustar los puentes para evitar arcos eléctricos.

3. ESPECIFICACIONES PRINCIPALES DE RENDIMIENTO

• Capacidad de canales: 2 canales de entrada independientes.

• Rango de frecuencia: 1 a 1.200.000 cpm (0,017 Hz a 20 kHz).

• Rango de tensión de entrada: +5 V a -11 V (específicamente para E/S de barrera).

• Modos de acondicionamiento:

• Umbral automático: Señal mínima de 2 V pico a pico; velocidad mínima de 120 rpm.

• Umbral manual: Ajustable de 0 a -20 Vcc; señal mínima de 500 mV; admite velocidades bajas de hasta 1 rpm.

• Condiciones ambientales:

• Consumo de energía: 3,2 vatios (típico).

• Temperatura de funcionamiento: 0 °C a 65 °C.

4. CERTIFICACIONES PARA ÁREAS PELIGROSAS

Diseñado para entornos de alto riesgo:

• Norteamérica: Clase I, Div. 2, Grupos A, B, C, D.

• Europa (ATEX): II 1 G [EEx ia] IIC (entradas clasificadas para la Zona 0).

5. SOPORTE DE CONFIGURACIÓN DEL SISTEMA

Después de la instalación física, utilice el software de configuración del bastidor 3500 para verificar:

1. Configuración de la histéresis: Evitar activaciones falsas en señales con ruido.

2. Orientación: Establecer la dirección del pulso (positiva/negativa).

3. Canales activos: Garantizar que el software coincida con la configuración física de los puentes.

PARTE 2: DIAGRAMAS DE TERMINALES Y CONFIGURACIÓN DEL SOFTWARE

1. DISPOSICIÓN DE PINES DEL BLOQUE DE TERMINALES (A/B/C/D)

El 135473-01 utiliza una secuencia específica de 4 terminales para cada canal. A continuación se muestra la correspondencia para conectar el cableado de campo:

2. CONFIGURACIÓN DEL SOFTWARE (CONFIGURACIÓN DEL BASTIDOR 3500)

Una vez instalado el hardware, debe configurar lo siguiente en la utilidad de software:

A. Configuración del umbral

• Umbral automático:

• El sistema calcula automáticamente el punto de activación al 50 % de la amplitud de la señal.

• Más adecuado para: Velocidades operativas estándar (>120 rpm) con pulsos limpios y uniformes.

• Umbral manual:

• Se establece manualmente un voltaje fijo (por ejemplo, -8.0 Vcc).

• Más adecuado para: Arranques a baja velocidad o señales con «glitches» o ruido significativo.

• Consejo de cálculo: Establezca el umbral en el punto medio entre el pico del pulso y la señal de línea base.

B. Histéresis (reducción de ruido)

• Para los captadores magnéticos, debe establecer un valor de histéresis (normalmente de 0.2 V a 0.5 V) para evitar que el monitor se «dispare dos veces» si la señal presenta ruido al cruzar el umbral.

C. Flanco activo (dirección)

• Flanco negativo: Se activa cuando la señal pasa de 0 V a -24 V (estándar para la mayoría de las sondas Bently).

• Flanco positivo: Se activa cuando la señal se desplaza en dirección positiva.

3. LISTA DE COMPROBACIÓN CRÍTICA DE LA INSTALACIÓN

1. Puesta a tierra de la barrera: Asegúrese de que el módulo 136719-01 esté instalado en el bastidor. Sin este módulo, el 135473-01 no puede conectar correctamente a tierra las barreras de seguridad internas.

2. Auditoría de puentes: Compruebe que los puentes de Canal 1 y Canal 2 coincidan con sus respectivos sensores. Un error común es dejar el puente PWR en INT al utilizar un captador magnético, lo que puede inducir ruido o calor.

3. Codificación: Utilice grados C y Celsius en su documentación técnica para evitar los problemas de caracteres corruptos detectados anteriormente en su CMS.
