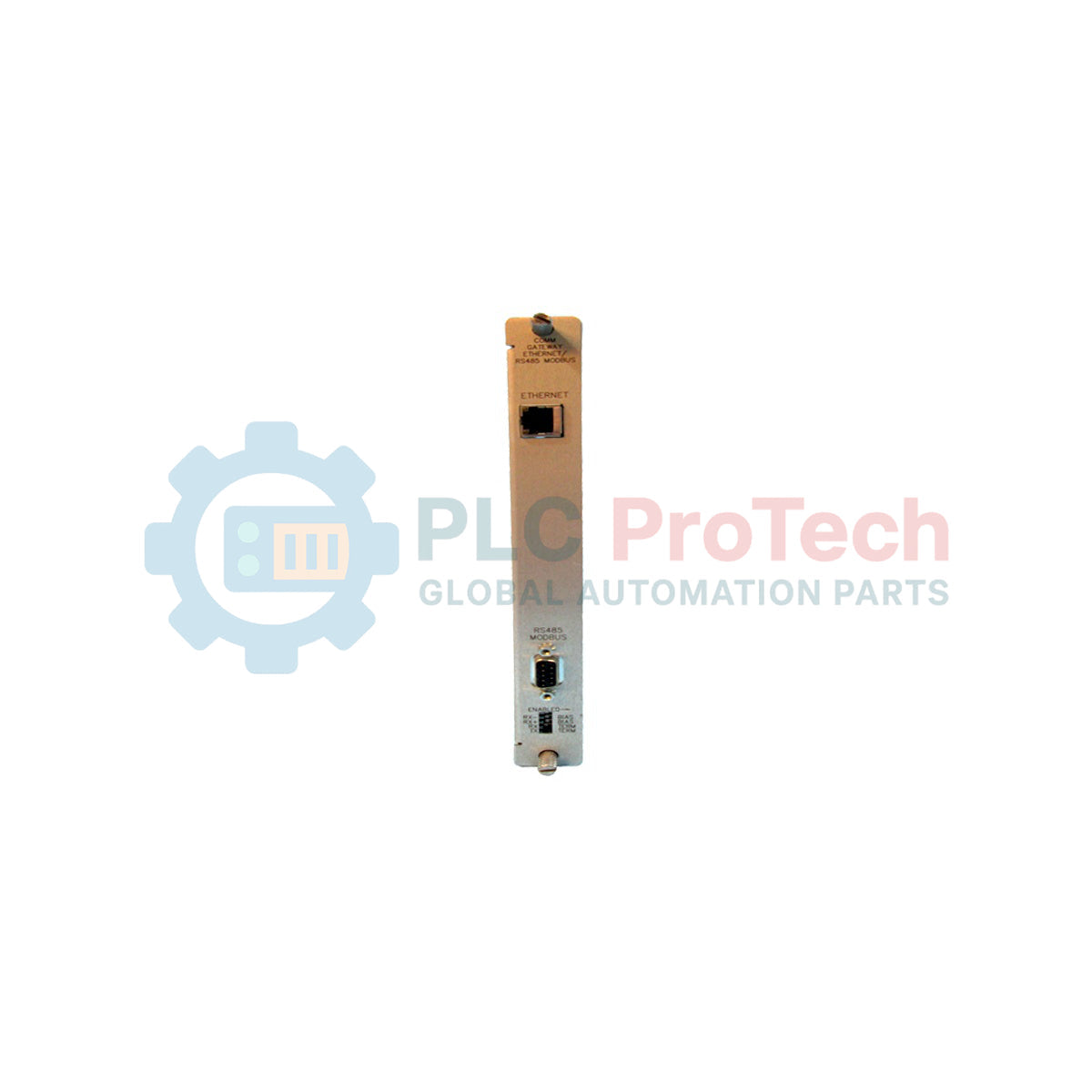

Módulo de E/S Ethernet/RS232 Modbus Bently Nevada 136188-01 de la serie 3500

Descripción

Diseñado para una integración fluida en arquitecturas de monitoreo industrial, el 136188-01 funciona como placa posterior de interfaz de E/S trasera para el módulo de pasarela de comunicaciones Bently Nevada 3500/92. Este resistente módulo de E/S Ethernet/RS232 Modbus establece enlaces de comunicación digital seguros y eficientes entre los sistemas de protección de maquinaria 3500 y los activos externos de la planta, como los sistemas de control distribuido (DCS), los controladores lógicos programables (PLC) y las plataformas SCADA.

Al integrar capacidades Ethernet de alta velocidad y conectividad serie heredada, el módulo facilita la traducción y transmisión de datos estáticos y dinámicos de la maquinaria. Esta interfaz garantiza que los parámetros de diagnóstico en tiempo real y los estados de alarma estén disponibles de inmediato en toda la red de la planta, sin comprometer las capacidades principales de seguridad y parada del bastidor de protección.

Características

• Arquitectura de interfaz dual con puertos físicos Ethernet RJ45 y serie RS232 dedicados.
• Acoplamiento directo a la placa posterior, diseñado específicamente para el sistema de bastidor Bently Nevada 3500.
• Admite configuraciones de comunicación simultáneas para optimizar la integración del sistema.
• Construcción reforzada para ofrecer una alta fiabilidad en entornos industriales hostiles.
• Facilita protocolos de datos Modbus TCP/IP de alta velocidad y Modbus RTU estándar.

Aplicaciones

• Instalaciones de generación eléctrica que supervisan sistemas de turbinas de vapor y gas.
• Operaciones de extracción y refinado de petróleo y gas.
• Plantas de procesamiento petroquímico.
• Supervisión de maquinaria rotativa industrial pesada.

Especificaciones técnicas

Conexiones e interfaces

Directrices de instalación

La instalación física adecuada y la puesta a tierra eléctrica son fundamentales para evitar la corrupción de datos o daños en el equipo. Siga los siguientes pasos de ingeniería:

• Alineación de la ranura: Instale el módulo de E/S 136188-01 en la ranura trasera del bastidor 3500, directamente detrás del módulo principal de la pasarela de comunicaciones 3500/92 correspondiente.
• Secuencia de alimentación: Asegúrese de que la fuente de alimentación del bastidor esté apagada o de que se sigan estrictamente los procedimientos adecuados de intercambio en caliente durante la inserción, para proteger los circuitos transceptores del bus frente a sobretensiones transitorias.
• Blindaje y cableado: Utilice un cable Ethernet industrial blindado de categoría 5e (o superior) y alta calidad. Para las conexiones serie RS232, emplee cables blindados de baja capacitancia y limite la longitud de los tendidos al umbral estándar de 15 metros.
• Puesta a tierra: Asegúrese de que la conexión a tierra del chasis 3500 esté correctamente terminada en un sistema de puesta a tierra de baja impedancia para proteger las líneas de señal delicadas frente a interferencias electromagnéticas (EMI).
