Módulo de E/S del monitor de temperatura Bently Nevada 163179-02 3500/60

Descripción

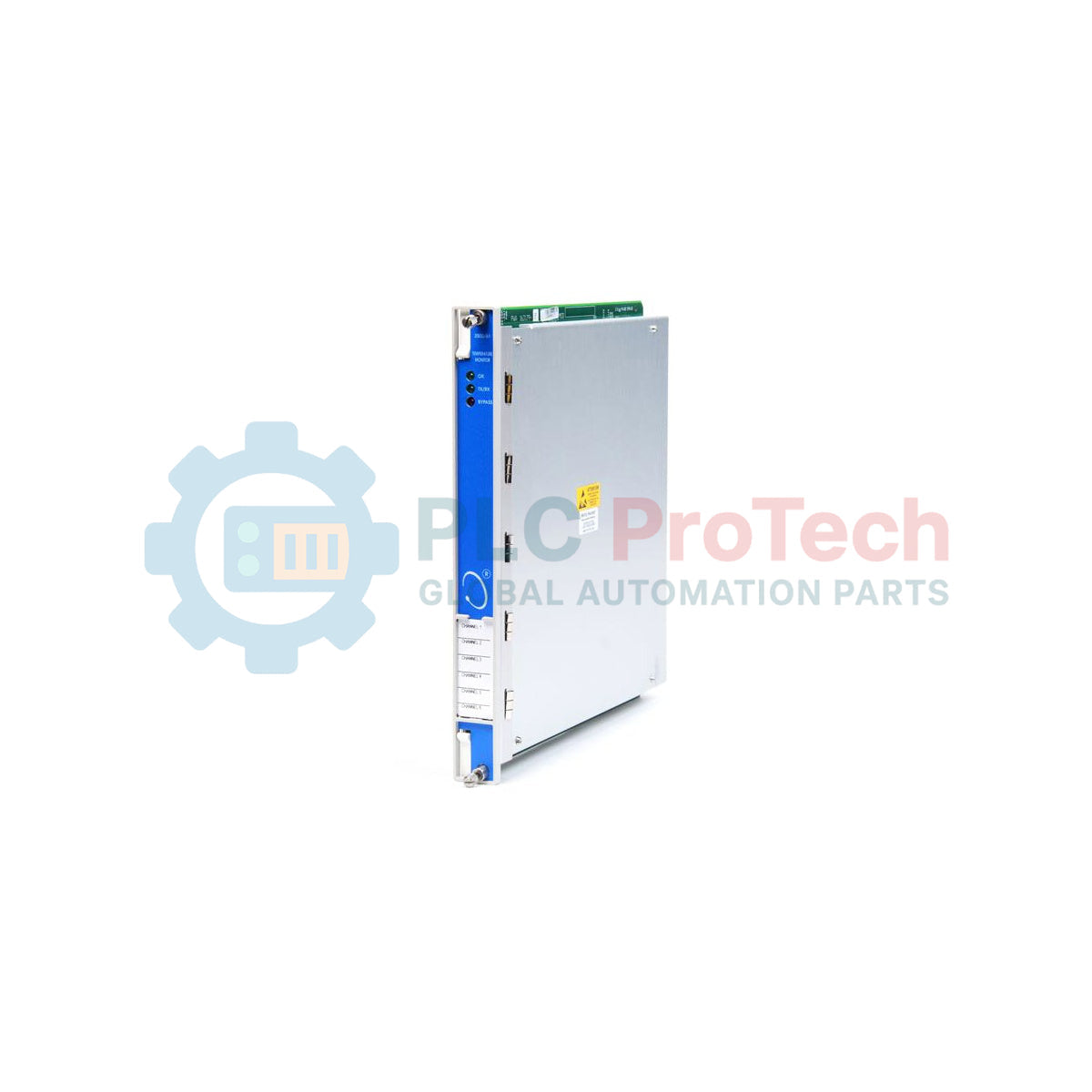

El Bently Nevada 163179-02 ofrece una integración altamente fiable de sensores térmicos en sistemas industriales de protección de maquinaria y funciona como el módulo de E/S RTD/TC no aislado específico con terminaciones internas. Diseñada específicamente para su uso con las series de monitores de temperatura 3500/60 y 3500/61, esta interfaz de hardware acepta entradas tanto de detectores de temperatura resistivos (RTD) como de termopares (TC). Su diseño con terminaciones internas elimina la necesidad de bloques de terminales externos, simplifica la disposición de los armarios de control y reduce la complejidad del cableado de campo. Cada módulo se conecta directamente al panel posterior del bastidor 3500 y transmite datos de temperatura digitalizados al módulo monitor principal para activar disparos de seguridad y realizar diagnósticos de maquinaria en tiempo real.

Características

• Conexión directa del sensor: Admite RTD de doble elemento y diversas calibraciones de termopares sin acondicionamiento externo de señales.
• Terminaciones internas: Las regletas de terminales integradas, ubicadas directamente en la tarjeta, facilitan el cableado de campo punto a punto.
• Arquitectura no aislada: Diseño rentable y compacto, optimizado para instalaciones que comparten una puesta a tierra común de instrumentación.
• Intercambio en caliente dinámico: Minimiza el tiempo de inactividad del sistema al permitir reemplazar el módulo trasero mientras los módulos adyacentes permanecen en línea.
• Integración con el sistema de protección de maquinaria: Se comunica perfectamente con el panel posterior 3500 para activar límites de disparo de emergencia automáticos.

Aplicaciones

• Supervisión de la temperatura de los cojinetes radiales y axiales en turbinas pesadas de vapor o gas.
• Supervisión térmica de los devanados del estator del generador y de los alojamientos de los cojinetes del rotor.
• Diagnóstico continuo de la temperatura de la carcasa y del gas de proceso en compresores centrífugos.
• Protección de motores eléctricos de alta capacidad en instalaciones petroquímicas y mineras críticas.

Tabla de especificaciones técnicas

Conexiones e interfaces

La regleta de terminales trasera proporciona conexiones cableadas para hasta seis canales de temperatura independientes. Utilice cableado de par trenzado apantallado para todas las entradas de RTD y TC a fin de mantener la inmunidad al ruido.

Conclusiones empíricas de ingeniería

Modelos alternativos y compatibilidad

El módulo no aislado 163179-02 incorpora bloques de terminales internos integrados. Si sustituye configuraciones antiguas con terminales externos (como la tarjeta 133900-01), debe modificar la topología del cableado para conectarlo directamente a este módulo trasero. Asegúrese de que la tarjeta procesadora frontal principal 3500/60 o 3500/61 ejecute un firmware compatible para reconocer correctamente el conjunto de parámetros no aislados.

Errores de aplicación y notas de ingeniería

Como este módulo no está aislado, todas las tierras de entrada comparten un potencial de referencia común dentro del bastidor 3500. Evite utilizar sensores no aislados en entornos con ruido eléctrico o en plantas que experimenten variaciones en la red de tierras, ya que esto puede provocar picos de temperatura fantasma, ruido de alto nivel en los circuitos de señal o activaciones de alarma falsas. Si los sensores no están conectados a tierra en la caja de conexiones de campo, conecte siempre las pantallas de los cables directamente al terminal de tierra del chasis de este módulo de E/S.

Consejos para la puesta en servicio y el cableado

En instalaciones que utilicen termopares, deje que el circuito interno de compensación de unión fría (CJC) se estabilice térmicamente durante 15 a 20 minutos después de encender el armario, antes de tomar las lecturas iniciales de puesta en servicio. Tienda siempre el cableado de RTD/TC a nivel de instrumentación por bandejas de cables aisladas y alejado de las líneas de alimentación de motores de alta tensión para mitigar las interferencias electromagnéticas.
