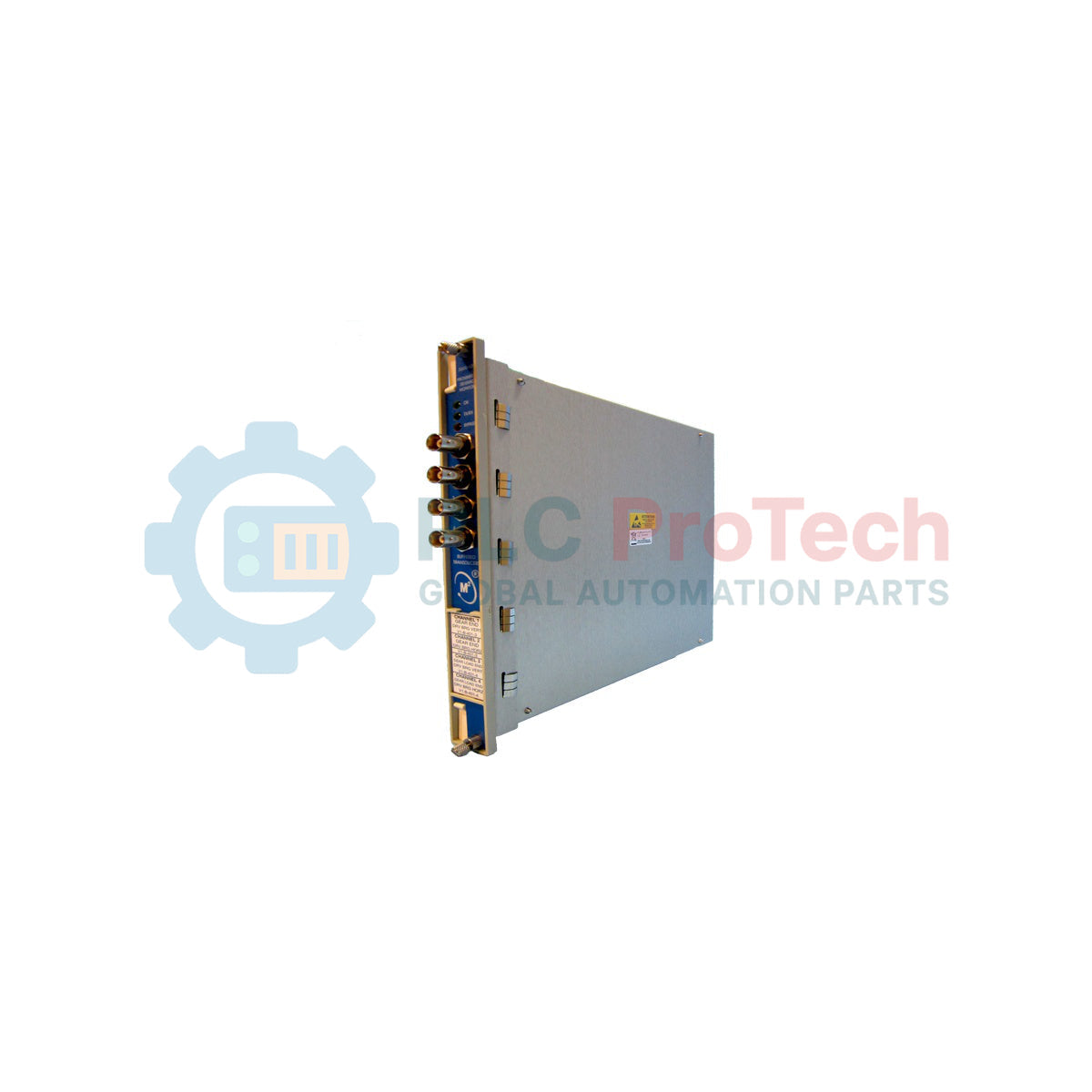

Módulo monitor sísmico Proximitor 3500/42M Bently Nevada 176449-02

Descripción del Producto

El 176449-02 (176449-02) es la placa principal de alto rendimiento para el Monitor Sísmico Proximitor Bently Nevada 3500/42M, una pieza clave del Sistema de Protección de Maquinaria Serie 3500. Este 176449-02 módulo es un instrumento de cuatro canales que acepta entradas tanto de transductores de proximidad como sísmicos, proporcionando un monitoreo integral de vibración y posición para activos rotativos críticos. Diseñado para entornos de alta exigencia como turbinas de generación eléctrica, compresores centrífugos a gran escala y maquinaria pesada minera, el 3500/42M compara continuamente los parámetros monitoreados con puntos de ajuste programables. Al entregar datos en tiempo real sobre la salud de la maquinaria al personal operativo, facilita acciones protectoras inmediatas y mantenimiento predictivo a largo plazo, mitigando eficazmente el riesgo de fallas catastróficas del eje y reduciendo significativamente el tiempo de inactividad no planificado de la planta.

Configuración Técnica

El 176449-02 utiliza procesamiento digital avanzado de señales para acondicionar los datos crudos de los transductores en valores estáticos accionables. Los cuatro canales se programan en pares, permitiendo configuraciones versátiles de monitoreo donde un par maneja la vibración radial mientras el otro gestiona la posición de empuje o excentricidad. La designación "M" significa capacidad "Multimodo", lo que indica que el módulo soporta una amplia variedad de tipos de medición incluyendo REBAM, aceleración, velocidad y mediciones absolutas del eje. Cada canal puede asignarse con puntos de alerta individuales para todos los valores estáticos activos, mientras que los puntos de peligro pueden dirigirse a dos parámetros por canal, proporcionando una estrategia escalonada de defensa en profundidad para la protección de la maquinaria.

Especificaciones Técnicas

Preguntas Técnicas Frecuentes

¿Cuál es la función del 176449-02 dentro del sistema 3500/42M?

El 176449-02 es el número de pieza de repuesto específico para el Módulo Principal del Monitor (la placa frontal). Sirve como el motor principal de procesamiento que interpreta las señales de los transductores y se comunica con el backplane del rack 3500 y los módulos de E/S.

¿Puede este módulo monitorear diferentes parámetros en el mismo canal?

Los canales se programan en pares. Por ejemplo, los Canales 1 y 2 deben realizar la misma función o funciones relacionadas, mientras que los Canales 3 y 4 pueden configurarse para un tipo de medición completamente diferente, como cambiar de vibración radial a velocidad sísmica.

¿Es este módulo compatible con módulos de E/S con Barrera Interna?

Sí. Cuando se combina con módulos de E/S con Barrera Interna, el rango de temperatura de operación se restringe a 0 a +65 °C. Siempre verifique su hardware de E/S específico antes de poner en marcha en ambientes extremadamente fríos.

Guía de Ingeniería e Instalación

Emparejamiento de Canales y Lógica de Software

Al configurar el 176449-02 mediante el Software de Configuración del Rack 3500, recuerde que la arquitectura del hardware dicta el emparejamiento de canales. Si necesita tanto Empuje como Vibración Radial en una sola máquina, asegúrese de asignarlos a pares diferentes (por ejemplo, Empuje en Ch 1/2 y Vibración en Ch 3/4) si los requisitos de procesamiento superan el límite de dos funciones por par.

Puesta a Tierra de Señales e Inmunidad al Ruido

Para asegurar la integridad de las señales sísmicas y de proximidad, las pantallas del cableado de campo deben conectarse a los terminales de pantalla del módulo de E/S 3500. Evite "encadenar" tierras, ya que esto puede introducir bucles de tierra que se manifiestan como "ruido" falso de vibración. Esto es especialmente crítico en grandes plantas eléctricas donde la EMI de alto voltaje es prevalente.

Protocolo de Reemplazo

Como el 176449-02 es un módulo de "Repuesto", es intercambiable en caliente en la mayoría de las configuraciones de rack 3500. Sin embargo, el rack debe estar en modo "Config" o "Program" para que el nuevo módulo acepte los parámetros de software existentes. Siempre verifique que la versión del firmware en el 176449-02 de reemplazo coincida o sea compatible con el Módulo de Interfaz de Rack 3500/01 (RIM) existente.
