Bently Nevada

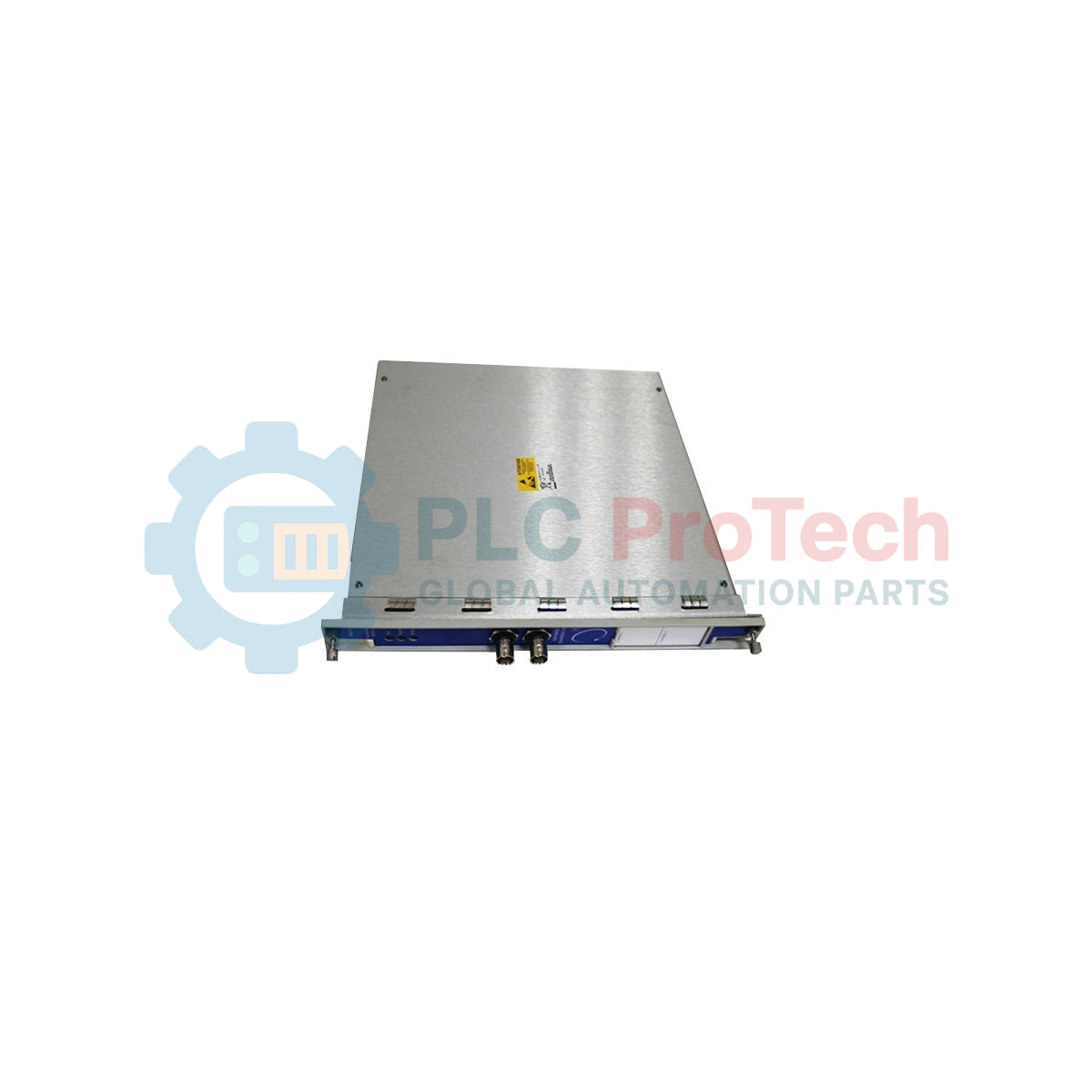

Bently Nevada 176449-08 3500 Series módulo de E/S del monitor de posición de vástago

SKU 176449-08

En stock
  • Garantía de 12 meses
  • Devolución gratuita en 30 días
  • Fabricante: Bently Nevada
  • Número de producto: 176449-08
  • Origen Estados Unidos
  • Tipo de producto: Módulos de monitorización de posición de varilla
  • Pago: Transferencia bancaria, Western Union
  • Peso: 0.32 kg
  • Dimensiones: 28,5 x 19,0 x 6,5 cm
  • Puerto de envío: Xiamen
  • Garantía: 12 meses

Tags

Cantidad

Descripción del producto

Descripción

Para realizar un seguimiento del desplazamiento dinámico exacto de las varillas de los pistones en compresores alternativos, el Bently Nevada 176449-08 funciona como un módulo de E/S altamente especializado dentro del sistema de protección de maquinaria 3500. Este módulo se conecta directamente al monitor de posición de varillas de compresores alternativos 3500/72M, procesa las entradas de señal de sondas de proximidad y transductores sísmicos para garantizar un seguimiento preciso del descentramiento y la posición de las varillas. Al ofrecer capacidades de terminación interna, esta unidad simplifica el cableado del armario y elimina la necesidad de bloques de terminación externos, mejorando directamente la integridad de la señal y reduciendo el espacio de instalación en plantas petroquímicas y de procesamiento de gas críticas.

Características

  • Capacidad de entrada de cuatro canales compatible tanto con transductores Proximitor como sísmicos.
  • La arquitectura de terminación interna simplifica el diseño del armario y reduce los riesgos del cableado punto a punto.
  • Comunicación directa con el panel posterior para la transmisión de datos a alta velocidad al bastidor principal del sistema 3500.
  • Diseñado para entornos industriales exigentes, garantiza el monitoreo continuo de maquinaria alternativa crítica.
  • El diseño intercambiable en caliente permite reemplazar la tarjeta física de E/S sin apagar todo el bastidor de protección.

Aplicaciones

  • Seguimiento del descentramiento y la posición media de las varillas de compresores alternativos.
  • Medición de la vibración del cruceta en sistemas de gas de proceso a alta presión.
  • Monitoreo continuo del estado de maquinaria industrial y circuitos de disparo de protección.

Especificaciones técnicas

Parámetro Valor / Especificación
Fabricante Bently Nevada (Baker Hughes)
Número de pieza 176449-08
Módulo de monitor compatible Monitor de compresor alternativo 3500/72M
Tipo de terminación Terminación interna
Canales de entrada 4 canales (Proximitor / sísmico)
Consumo de energía Bastidor anfitrión alimentado (consumo nominal del panel posterior)
Rango de temperatura de funcionamiento -30 a +65 grados Celsius
Rango de temperatura de almacenamiento -40 a +85 grados Celsius
Límites de humedad 95 % de humedad relativa sin condensación
País de origen Estados Unidos
Peso de envío (calculado) 3.0 kg (6.6 lb)
Dimensiones del paquete (calculadas) 28.5 x 19.0 x 6.5 cm

Conexiones e interfaces

La tarjeta de terminación interna proporciona una serie de bloques de terminales específicos diseñados para una conexión segura de los cables de campo. A continuación se muestra la configuración típica de distribución de pines para los canales de entrada:

Terminal Grupo de terminales Nombre de la etiqueta Asignación de señal / Función
Bloque del canal 1 -24V Salida de alimentación del transductor (canal 1)
SIG Entrada de señal (canal 1)
COM Común de señal (canal 1)
Bloque del canal 2 -24V Salida de alimentación del transductor (canal 2)
SIG Entrada de señal (canal 2)
COM Común de señal (canal 2)
Bloque del canal 3 -24V Salida de alimentación del transductor (canal 3)
SIG Entrada de señal (canal 3)
COM Común de señal (canal 3)
Bloque del canal 4 -24V Salida de alimentación del transductor (canal 4)
SIG Entrada de señal (canal 4)
COM Común de señal (canal 4)
Tierra del chasis SHLD Terminal de pantalla (conexión interna de anillo a la tierra del bastidor)

Modelos alternativos y compatibilidad

El 176449-08 está diseñado específicamente para configuraciones estándar de terminación interna. No es directamente intercambiable con las versiones de terminación externa (ET), como las variantes 176449-01 a 176449-07, a menos que también se sustituyan el bloque de terminales externo y los cables de conexión. Verifique siempre que el sufijo del módulo coincida con el de la tarjeta instalada en la ranura del chasis antes de la instalación para evitar fallos de configuración por canales no coincidentes en el monitor 3500/72M.

Errores de aplicación y notas de ingeniería

Al utilizar este módulo para medir la excentricidad de las bielas alternativas, asegúrese de que las zonas objetivo de las sondas de proximidad en las bielas estén completamente libres de arañazos superficiales, excentricidad mecánica y excentricidad eléctrica. Los bucles de tierra son una fuente común de distorsión de la señal; los apantallamientos de los transductores deben conectarse a tierra únicamente en los terminales de tierra del bastidor 3500 de la tarjeta de E/S 176449-08, y recortarse y aislarse en la caja de conexiones de la máquina.

Consejos de puesta en servicio y cableado

Utilice un cable de par trenzado apantallado de 3 hilos para todas las conexiones de los transductores al módulo de E/S. Después de la instalación, verifique la tensión de separación de CC mediante el software de configuración del bastidor 3500 antes de la puesta en servicio. Una configuración incorrecta del transductor o una separación física desalineada del sensor activará una luz de estado de canal «NOT OK» en el panel frontal de la tarjeta de monitor correspondiente 3500/72M.

Directrices de instalación

ADVERTENCIA CRÍTICA

Verifique siempre que el bastidor de monitores 3500 esté completamente desenergizado o que el canal de monitor específico se haya puesto en bypass y que las salidas en bypass estén bloqueadas antes de insertar o retirar el módulo de E/S. El intercambio en caliente directo en lazos activos de disparo del proceso puede provocar señales catastróficas de parada de maquinaria en el Sistema de Control Distribuido (DCS) o el Sistema Instrumentado de Seguridad (SIS).

1
Apague la ranura correspondiente o verifique que el monitor 3500/72M asociado a la ranura esté en estado «Bypass».
2
Use una pulsera antiestática (ESD) conectada a tierra antes de manipular la placa de circuito interna sensible del módulo 176449-08.
3
Deslice el módulo de E/S en las ranuras traseras del chasis 3500 hasta que los pasadores de asentamiento del conector queden firmemente colocados.
4
Apriete firmemente los tornillos de mariposa integrados para garantizar una conexión continua a tierra del chasis y la retención física.
Envío y devoluciones

Envío express mundial

  • Entrega estándar: 4–6 días hábiles vía DHL, FedEx y UPS.
  • Despacho express: mismo día para pedidos en stock antes de las 14:00 (GMT+8).
  • Cobertura mundial: más de 150 países.

Devoluciones y garantía

  • Garantía de 30 días: devoluciones aceptadas para productos en stock en embalaje original sellado.
  • Garantía de 12 meses: cada componente industrial con garantía técnica.
Preguntas frecuentes
¿Cuál es la diferencia principal entre el 176449-08 y otros submodelos 176449?
El 176449-08 cuenta con terminación interna, lo que significa que el cableado de campo se conecta directamente a los bloques de terminales en el propio módulo de E/S, mientras que otros submodelos generalmente requieren bloques de terminación externos y cables de interfaz.
¿Puedo usar el módulo de E/S 176449-08 con cualquier tarjeta de monitor de la serie 3500?
No, el 176449-08 está diseñado específicamente para funcionar con la tarjeta de monitor de posición de varilla del compresor alternativo 3500/72M y no puede usarse con tarjetas estándar de vibración o keyphasor.
¿Cuáles son las causas comunes para un estado 'No OK' en un canal de este módulo?
Este estado generalmente indica problemas en el cableado del transductor de campo, como un cortocircuito o circuito abierto, ajuste incorrecto del voltaje de brecha de CC en la sonda de proximidad, o una incompatibilidad de configuración en el software.
¿Cómo se debe manejar el cableado de la pantalla en el 176449-08?
Las pantallas de los transductores deben conectarse a los terminales SHLD dedicados en el bloque 176449-08. Asegúrese de que estén aisladas y flotantes en la caja de unión del sensor/máquina para evitar ruido por bucle de tierra.
