Bently Nevada 21504-16-28-10-02 Sonda de montaje estándar de 5 mm y 8 mm

Descripción

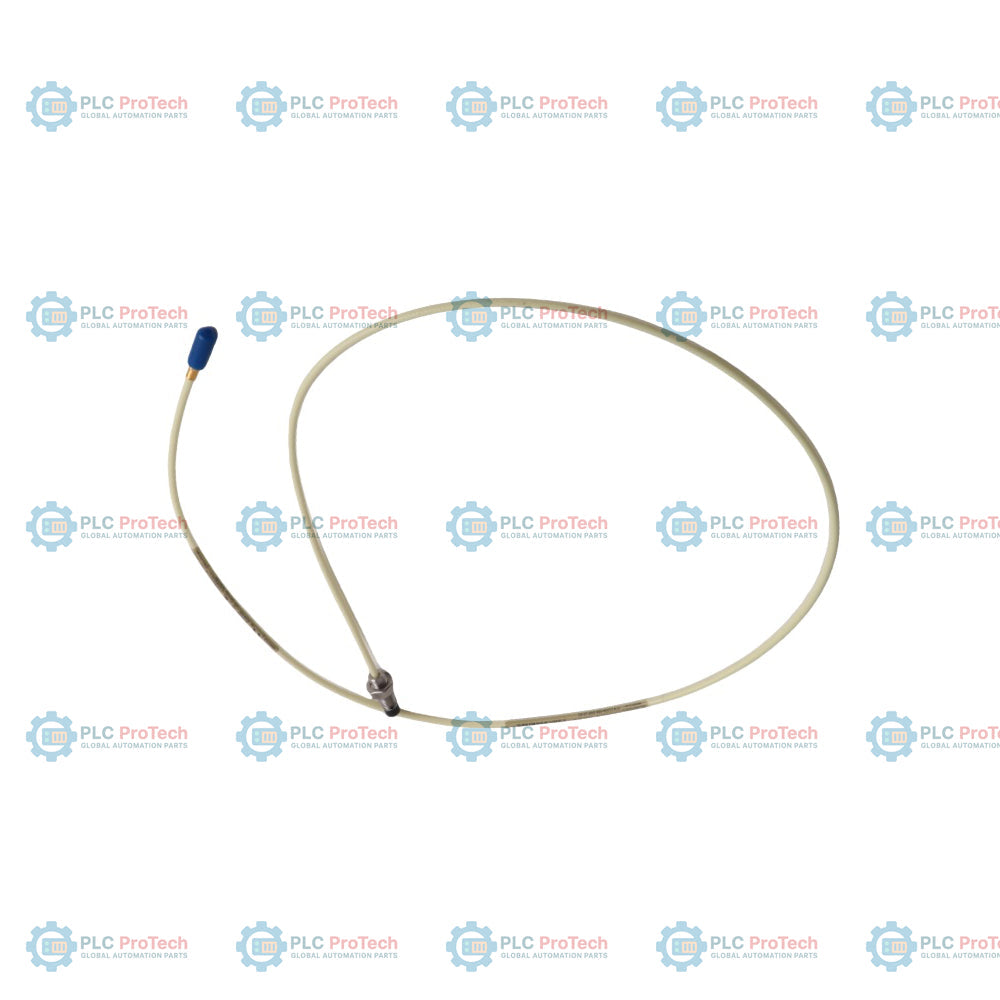

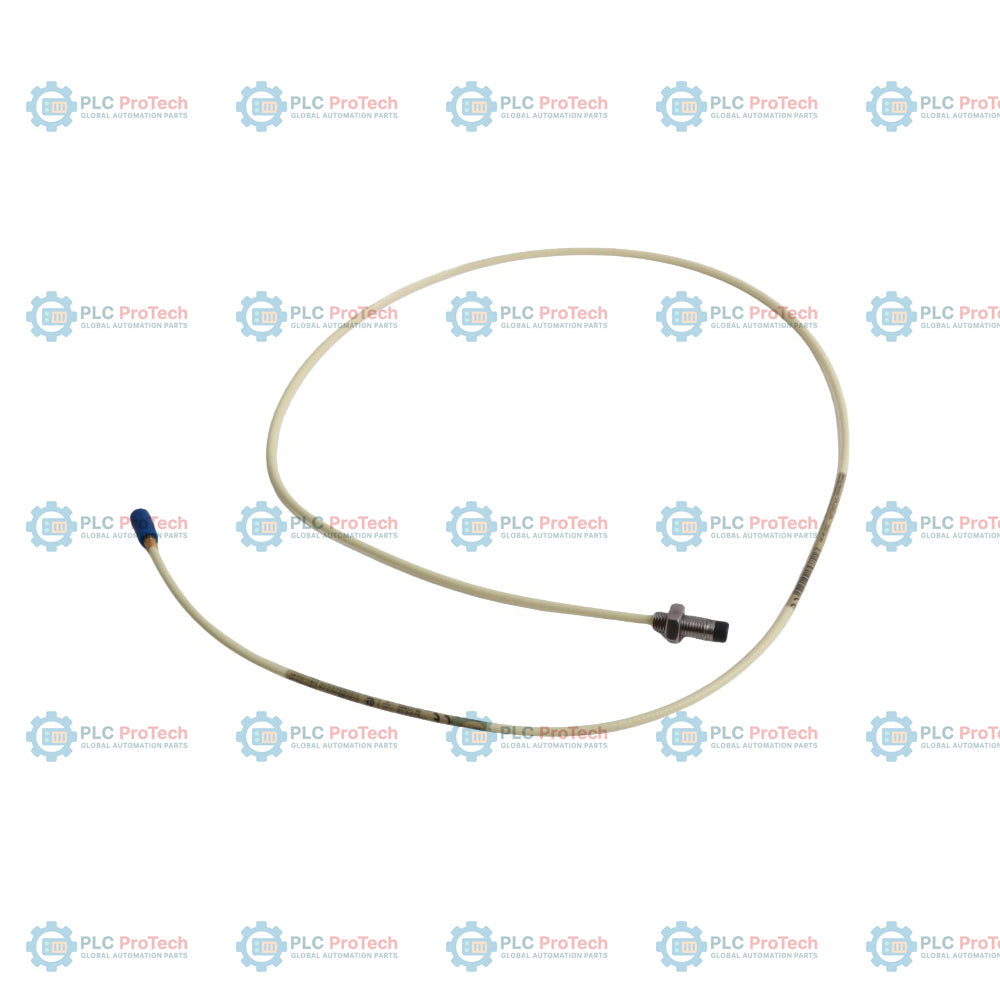

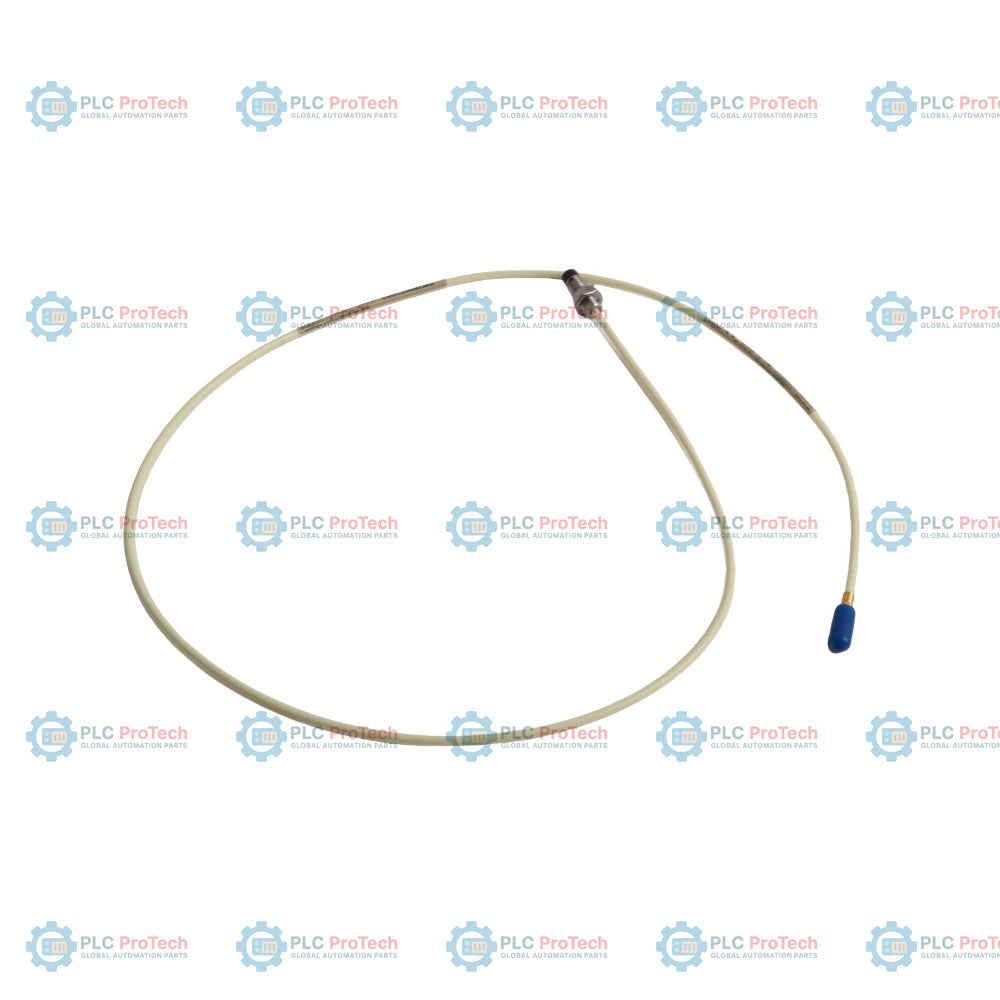

21504-16-28-10-02 es una sonda de proximidad de montaje estándar de 8 mm de la serie 7200 de Bently Nevada, configurada con una longitud sin rosca de 1,6 pulgadas (opción 16), una longitud de carcasa de 2,8 pulgadas (opción 28), una longitud total de cable de 1,0 m (opción 10) y un conector coaxial macho miniatura (opción 02). Como elemento fundamental del sistema de transductores de la serie 7200, esta sonda funciona según el principio de corrientes de Foucault para medir el desplazamiento estático y dinámico entre la punta de la sonda y la superficie objetivo, como el eje de una máquina.

Esta configuración de transductor está diseñada para ser compatible con proximitores y cables de extensión de la serie 7200, manteniendo un rango lineal del sistema de 80 milésimas (2 mm) con un factor de escala de 200 mV/mil (8 V/mm). El cuerpo de la sonda de 8 mm está fabricado con sulfuro de polifenileno (PPS), adecuado para diversos entornos industriales, incluidos aquellos con exposición al aceite o al agua. Esta unidad se utiliza ampliamente en la supervisión de maquinaria rotativa, incluidas las mediciones de vibración radial y posición de empuje axial en turbinas, compresores y bombas.

Características

• Diámetro de sonda de 8 mm compatible con sistemas de transductores de la serie 7200
• Configuración con una longitud sin rosca de 1,6 pulgadas y una longitud de carcasa de 2,8 pulgadas
• Longitud de cable coaxial integral de 1,0 m
• Conector coaxial macho miniatura (opción 02)
• Fabricada con sulfuro de polifenileno (PPS) de alto rendimiento
• Rango de medición lineal de 80 milésimas (2 mm)
• Compatible con los sistemas de supervisión Bently Nevada 3300 y 9000

Aplicaciones

• Supervisión de la vibración radial para evaluar el estado de los cojinetes y la alineación del rotor
• Medición de la posición de empuje axial para detectar el desgaste de los cojinetes
• Posición radial media del eje para el análisis del ángulo de actitud y la estabilidad del rotor
• Representación de la amplitud de vibración y el ángulo de fase para diagnósticos (formatos polar y de Bode)
• Detección de la curvatura del rotor mediante mediciones de excentricidad

Información para pedidos

Especificaciones técnicas

Directrices de instalación

Asegúrese de que la sonda esté montada firmemente para evitar vibraciones o aflojamientos durante el funcionamiento. Utilice las contratuercas suministradas para colocarla. Al tender el cable coaxial, evite las curvas pronunciadas y manténgalo separado de los cables de alta tensión para evitar interferencias en la señal. Asegúrese de que la punta de la sonda esté libre de obstrucciones dentro del rango lineal. Para instalaciones en áreas peligrosas, siga la documentación específica de aprobación de los organismos suministrada con el sistema.

Conformidad y certificaciones

Los sistemas de transductores de proximidad de la serie 7200 están diseñados para cumplir los requisitos de API 670. Consulte las marcas reglamentarias locales del dispositivo y las fichas técnicas de Bently Nevada sobre ubicaciones peligrosas para conocer las certificaciones CSA, FM y ATEX/IECEx específicas aplicables al lugar de instalación.
