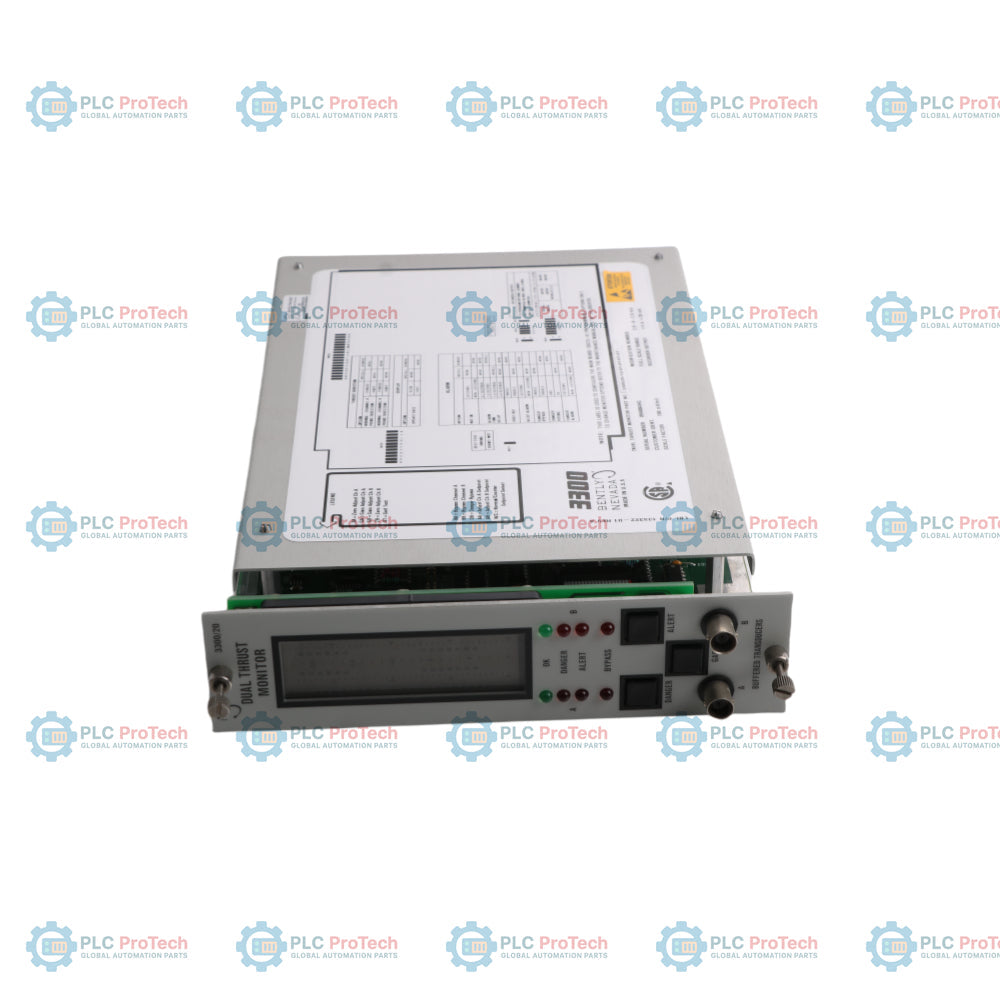

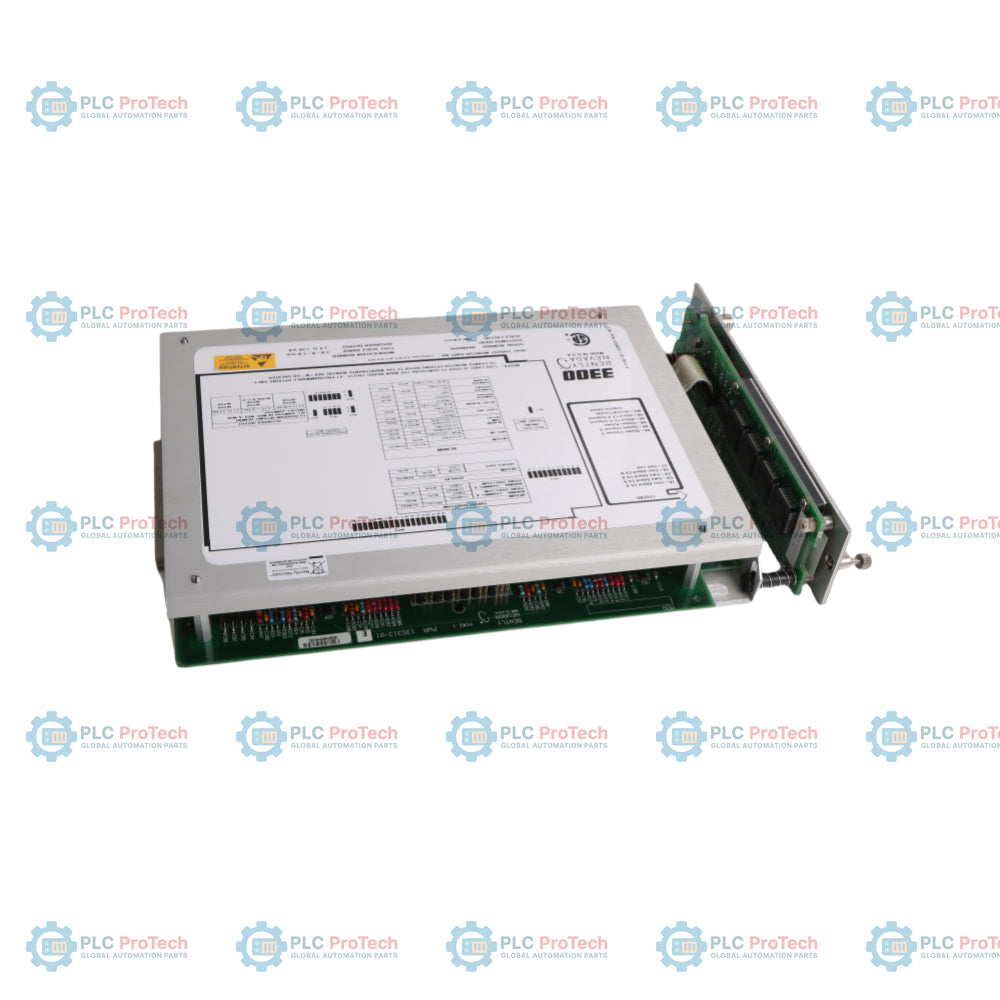

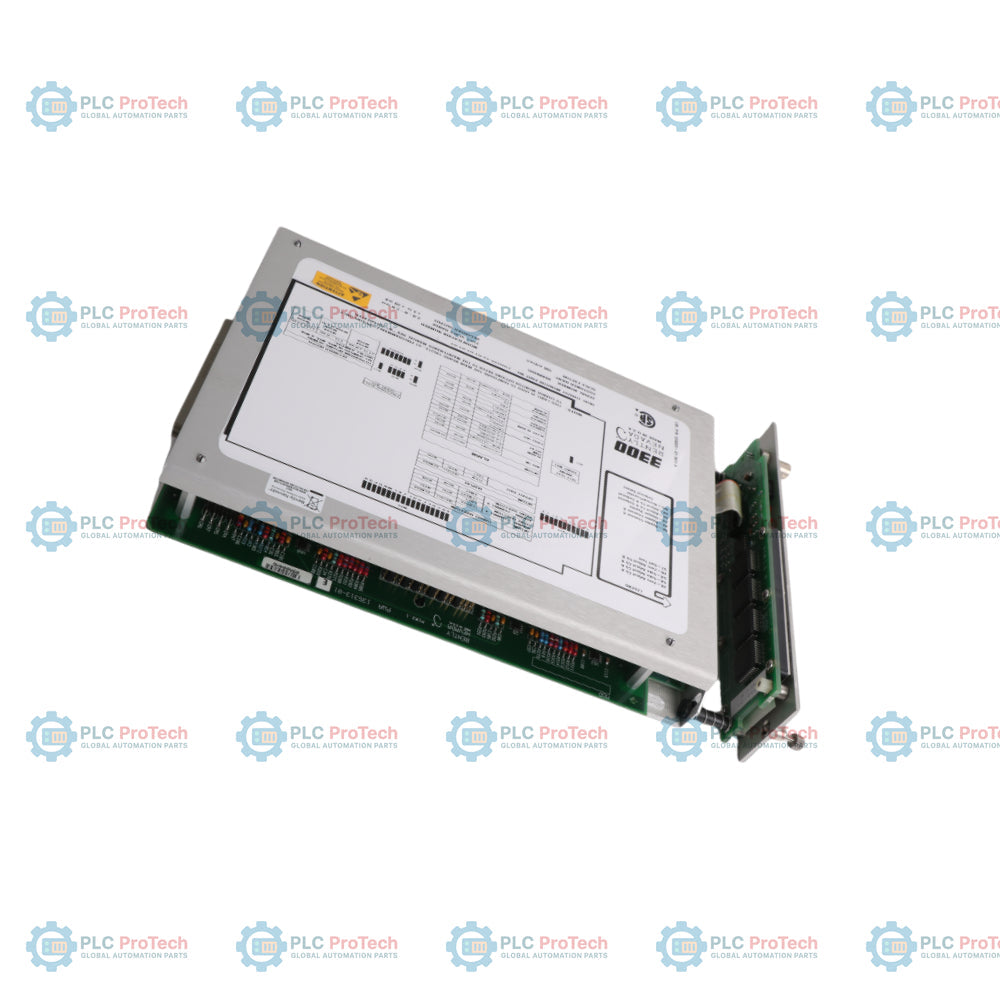

Monitor de posición de empuje dual 3300 Bently Nevada 3300/20

El Bently Nevada 3300/20 está diseñado para proporcionar una advertencia temprana de falla del cojinete de empuje mediante la monitorización continua de dos canales independientes de la posición axial del eje. Se recomienda encarecidamente usar un 2 de 2 (votación AND) configuración para prevenir disparos falsos causados por fallas del transductor.

Especificaciones técnicas

1. Entrada y procesamiento de señal

• Entrada de señal: Acepta una o dos entradas de señal de sensor de proximidad.
• Impedancia de entrada: 10 kΩ.
• Sensibilidad: Programable por el usuario para 200 mV/mil (8 V/mm) o 100 mV/mil (4 V/mm).
• Precisión: Dentro de ±0,33% de la escala completa típico, ±1% máximo a +25°C (+77°F).
• Consumo nominal: 1,5 vatios.

2. Salidas

• Salidas para grabadora: Programable por el usuario para +4 a +20 mA, 0 a -10 Vdc o +1 a +5 Vdc.
• Salidas de transductor con búfer: Un conector coaxial por canal en el panel frontal y una conexión de terminal por canal en la parte trasera.
• Impedancia de salida: 100 Ω.

3. Alarmas y pantallas

• Puntos de ajuste de alarma: Las alarmas de alerta y peligro son bidireccionales y ajustables digitalmente del 0 al 100% de la escala completa.
• Pantalla del medidor: Barra vertical LCD no multiplexada por canal; incluye una tercera escala central para la brecha del sensor.
• LED OK: Indica la condición del monitor, transductores y cableado de campo.

Información para pedidos (códigos de sufijo)

Formato: 3300/20-AXX-BXX-CXX-DXX-EXX

A: Opción de rango de escala completa

• 01: 25-0-25 mils

• 02: 30-0-30 mils

• 03: 40-0-40 mils

• 05: 50-0-50 mils

• 06: 75-0-75 mils

• 11: 0,5-0-0,5 mm

• 12: 1,0-0-1,0 mm

• 13: 2,0-0-2,0 mm

B: Opción de entrada de transductor

• 01: Sistemas Proximitor® 3300 o 7200, 200 mV/mil

• 02: Sistema Proximitor 7200 11 mm (no 3300XL), 100 mV/mil

• 03: Sistemas Proximitor 7200 14 mm o 3300 HTPS, 100 mV/mil

• 04: Proximitor® 3000 200 mV/mil (requiere fuente de -18 Vdc)

• 05: Sensor Proximitor 3300XL NSv y 3300 RAM, 200 mV/mil

C: Opción de relé de alarma

• 00: Sin relés

• 01: Sellado con epoxi

• 02: Sellado hermético

• 03: Relé cuádruple (solo sellado con epoxi)

• 04: Monitor de repuesto - Sin SIM/SIRM

D: Opción de aprobación de agencia

• 00: No requerido

• 01: CSA/NRTL/C

• 02: Autocertificación ATEX

E: Opción de barrera de seguridad

• 00: Ninguno

• 01: Externo

• 02: Interno

Opciones de puente programables en campo

• Votación del relé de peligro: Votación AND (configuración de fábrica) o Votación OR.
• Modo de relé de peligro: Normalmente desenergizado (configuración de fábrica) o Normalmente energizado.
• Retardo de tiempo de alarma: 0,1 seg, 1 seg, 3 seg o 6 seg.
• Dirección del empuje: Hacia el sensor o alejándose del sensor
