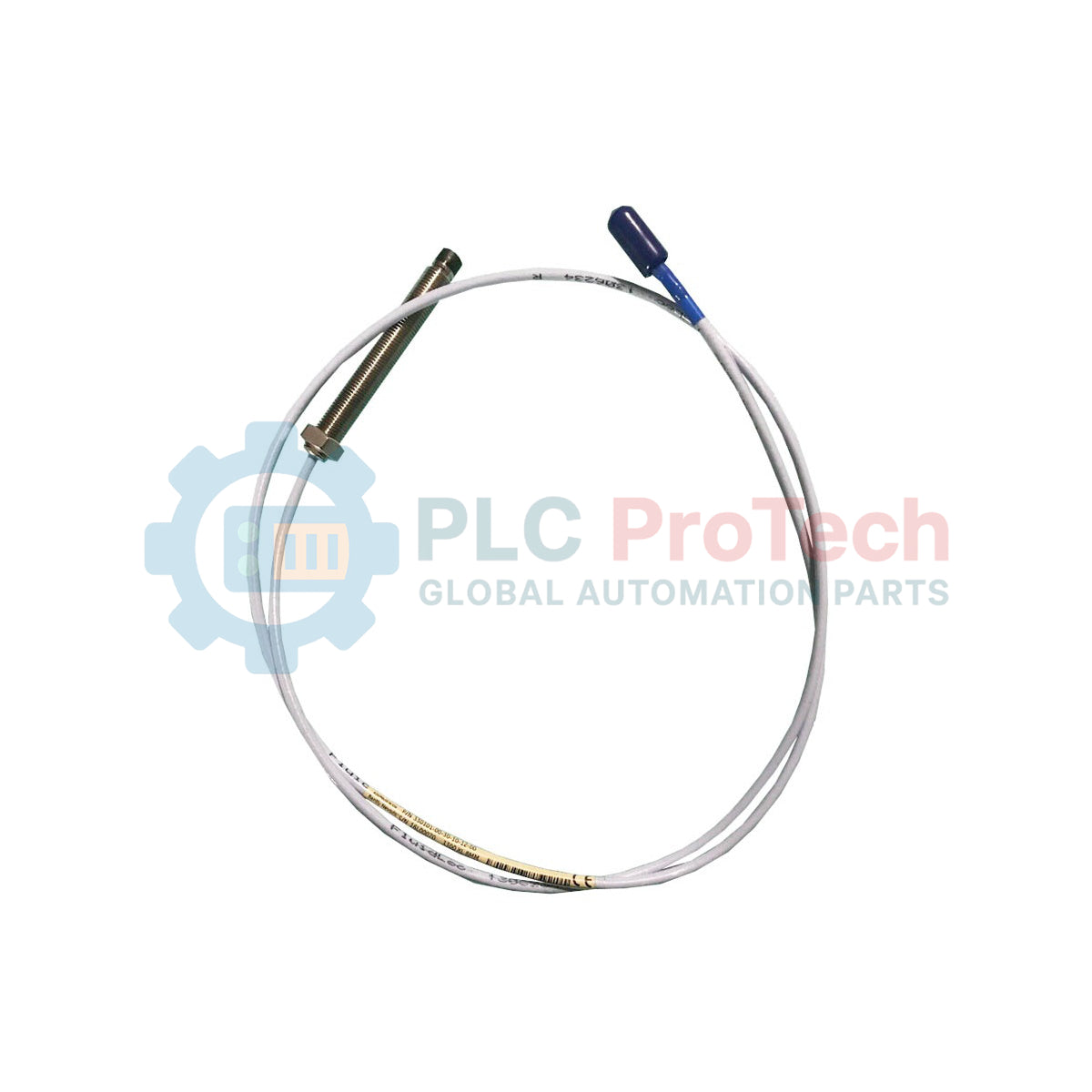

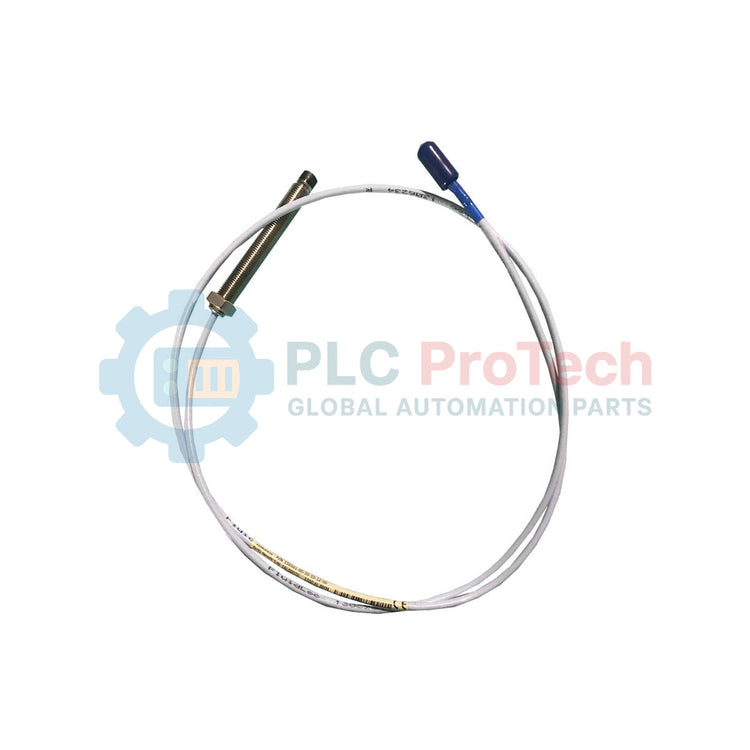

Bently Nevada 330101-00-27-15-02-00 Sonda de proximidad 3300 XL de 8 mm

Descripción

Diseñada para mediciones dinámicas y estáticas sin contacto de alta precisión, la sonda de proximidad Bently Nevada 330101-00-27-15-02-00 monitoriza la vibración, la posición y la velocidad en maquinaria rotativa crítica. Como elemento sensor clave de la serie 3300 XL 8 mm, esta sonda de corrientes de Foucault convierte las variaciones de distancia entre la punta de la sonda y el eje objetivo en una señal eléctrica proporcional cuando se combina con un sensor Proximitor compatible.

Características

• Configuración de rosca optimizada: Cuerpo roscado estándar de 3/8-24 UNF sin longitud sin rosca para maximizar la capacidad de ajuste del montaje físico.
• Conector ClickLoc: Equipado con un conector ClickLoc coaxial miniatura para garantizar un contacto de señal fiable y con bloqueo positivo, sin fallos de montaje en campo.
• Ingeniería de materiales resistentes: Cuenta con una punta de sulfuro de polifenileno (PPS) de alto rendimiento, capaz de soportar entornos de turbinas agresivos y con abundante aceite.
• Construcción del cable estándar: Flexibilidad del cable optimizada sin una armadura pesada, perfecta para tendidos estándar en conductos.

Aplicaciones

• Monitorización de la vibración radial dinámica del eje de turbinas de vapor y gas
• Seguimiento de la posición de empuje (desplazamiento axial) de compresores centrífugos
• Análisis de la dinámica del eje de ventiladores y sopladores industriales de alta velocidad
• Monitorización de la posición del rotor de la bomba de alimentación de la caldera

Tabla de especificaciones técnicas

Conexiones e interfaces

La sonda de proximidad utiliza una arquitectura de interfaz coaxial para transmitir señales de RF y CC sin procesar al sistema de monitorización:

Modelos alternativos y compatibilidad

Al implementar el 330101-00-27-15-02-00, asegúrese de integrarlo en un sistema Bently Nevada 3300 XL compatible. La longitud eléctrica de la sonda (1.5 metros) debe corresponderse con el cable de extensión adecuado (por ejemplo, un cable de extensión de 3.5 metros) para construir un sistema completo de 5.0 metros. La mezcla de componentes de sistemas de 5.0 metros y 9.0 metros provocará graves desviaciones de calibración y salida.

Errores de aplicación y notas de ingeniería

Para evitar errores de lectura causados por interferencias de campos magnéticos (diafonía), no tienda los cables de la sonda junto a líneas eléctricas de CA de alta tensión. La punta de la sonda debe mantenerse a una distancia de al menos tres diámetros de punta de sonda (24 mm) de los componentes metálicos circundantes que no sean el objetivo, para evitar pérdidas por acoplamiento inductivo.

Consejos de puesta en servicio y cableado

Antes del acoplamiento final, limpie los conectores ClickLoc con alcohol isopropílico puro. Una vez limpios, bloquee el conector firmemente. Para garantizar un funcionamiento prolongado en áreas rociadas con fluidos, envuelva la unión del conector con cinta de fluoropolímero resistente al aceite o protéjala con los protectores de manguito para conectores patentados de Bently Nevada.

Directrices de instalación
