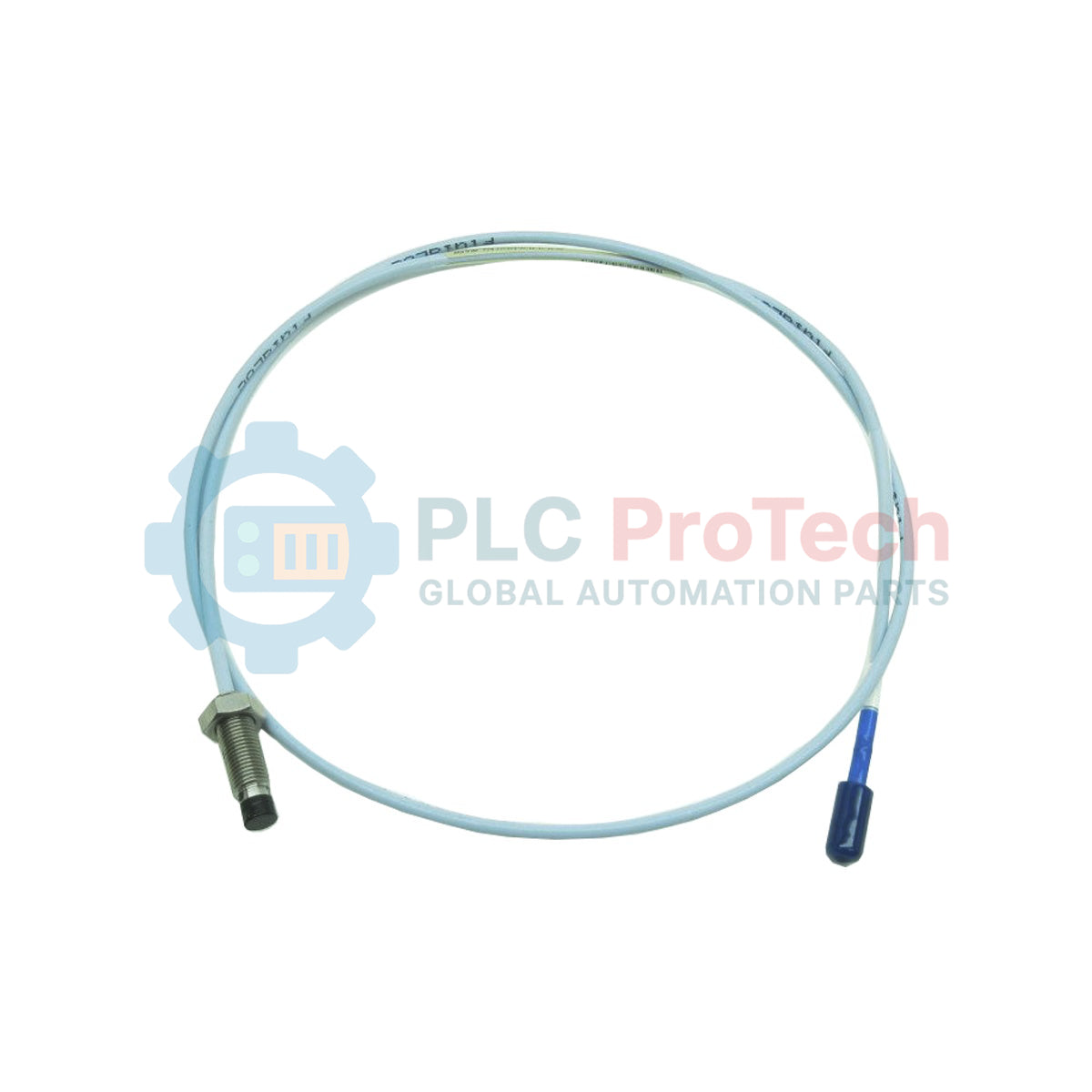

Sonda de proximidad Bently Nevada 330101-00-27-50-02-CN 3300 XL de 8 mm

Descripción

Optimizada para arquitecturas de protección de maquinaria y monitoreo de estado, la Bently Nevada 330101-00-27-50-02-CN proporciona mediciones continuas y sin contacto del desplazamiento del eje en equipos rotativos críticos. Esta sonda de proximidad 3300 XL de 8 mm es un componente transductor esencial diseñado para convertir las variaciones físicas del entrehierro en señales eléctricas de alta frecuencia cuando se combina con un sensor Proximitor compatible. Fabricada con materiales mecánicos y químicos de alta calidad para su protección, resiste los entornos térmicos y de fluidos agresivos que suelen encontrarse en turbinas de vapor, compresores centrífugos, cajas de engranajes y bombas industriales.

Características

• Perfil de rosca: diseño de carcasa roscada 3/8-24 UNF sin revestimiento protector de armadura.
• Longitud sin rosca (00): configurada con 0,0 pulgadas de cuerpo sin rosca, maximizando las opciones de acoplamiento roscado dentro de los orificios roscados.
• Longitud total de la carcasa (27): la longitud total de la carcasa de 2,7 pulgadas proporciona una profundidad de montaje estable para instalaciones de alcance medio.
• Longitud del sistema (50): longitud integrada del sistema de 5,0 metros (16,4 pies), que elimina la necesidad de cables de extensión independientes en entornos de tendido corto.
• Terminación avanzada (02): equipada con un conector coaxial miniatura ClickLoc para cable estándar, que permite una transmisión de señal segura y resistente a la humedad.
• Construcción robusta de la punta: el material de la punta de sulfuro de polifenileno (PPS) ofrece alta resistencia química e integridad estructural en un amplio rango térmico.
• Carcasa resistente a la corrosión: el cuerpo de acero inoxidable AISI 303/304 garantiza resistencia al óxido y a los contaminantes de procesos industriales.

Aplicaciones

• Monitoreo de la vibración radial y el desplazamiento dinámico del eje en turbinas de vapor y de gas.
• Medición de la posición del empuje axial en compresores centrífugos de alta velocidad.
• Sistemas de monitoreo de la expansión de la carcasa y la expansión diferencial.
• Generación de referencia de fase (Keyphasor) para el seguimiento de la velocidad de rotación.
• Integración con sistemas de protección de maquinaria, como los bastidores Bently Nevada 3500 y 3300.

Especificaciones técnicas

Conexiones e interfaces

Perspectivas de ingeniería empíricas

Modelos alternativos y compatibilidad

Esta sonda de 8 mm 3300 XL es totalmente compatible con versiones anteriores de los sistemas de transductores de proximidad 3300 de 8 mm. Sin embargo, mezclar componentes 3300 XL con componentes 3300 que no sean XL altera el factor de escala general del sistema. Para una salida estándar de 200 mV/mil, asegúrese de combinar la sonda de 5 metros exclusivamente con un sensor Proximitor 3300 XL de 5 metros. Si se requiere un cable de extensión, debe cambiar a un conjunto de sonda/sensor de configuración de 9 metros para mantener la integridad de la calibración.

Errores de aplicación y notas de ingeniería

Al instalar el cable estándar sin armadura cerca de penetraciones afiladas de la carcasa o componentes estructurales activos, pase las líneas coaxiales por conductos flexibles o bandejas específicas para evitar que se corten. Evite colocar la punta de la sonda a menos de 40 mm (1.6 pulgadas) de sondas adyacentes o superficies metálicas para evitar diafonía y errores de carga lateral en el campo de RF. Mantenga los materiales de la superficie objetivo uniformes con las calibraciones estándar de acero AISI 4140 para evitar desviaciones graves del factor de escala.

Consejos de puesta en servicio y cableado

Para realizar la calibración de la separación durante la configuración estática de la maquinaria, utilice el husillo de un micrómetro físico o el calibrador TK-3 de Bently Nevada. Conecte un voltímetro digital a través de la salida del bloque de terminales del Proximitor emparejado. Ajuste la profundidad de inserción física hasta que la tensión de polarización de CC indique aproximadamente -10.0 VCC, lo que corresponde al centro eléctrico del rango dinámico lineal.
