Descripción

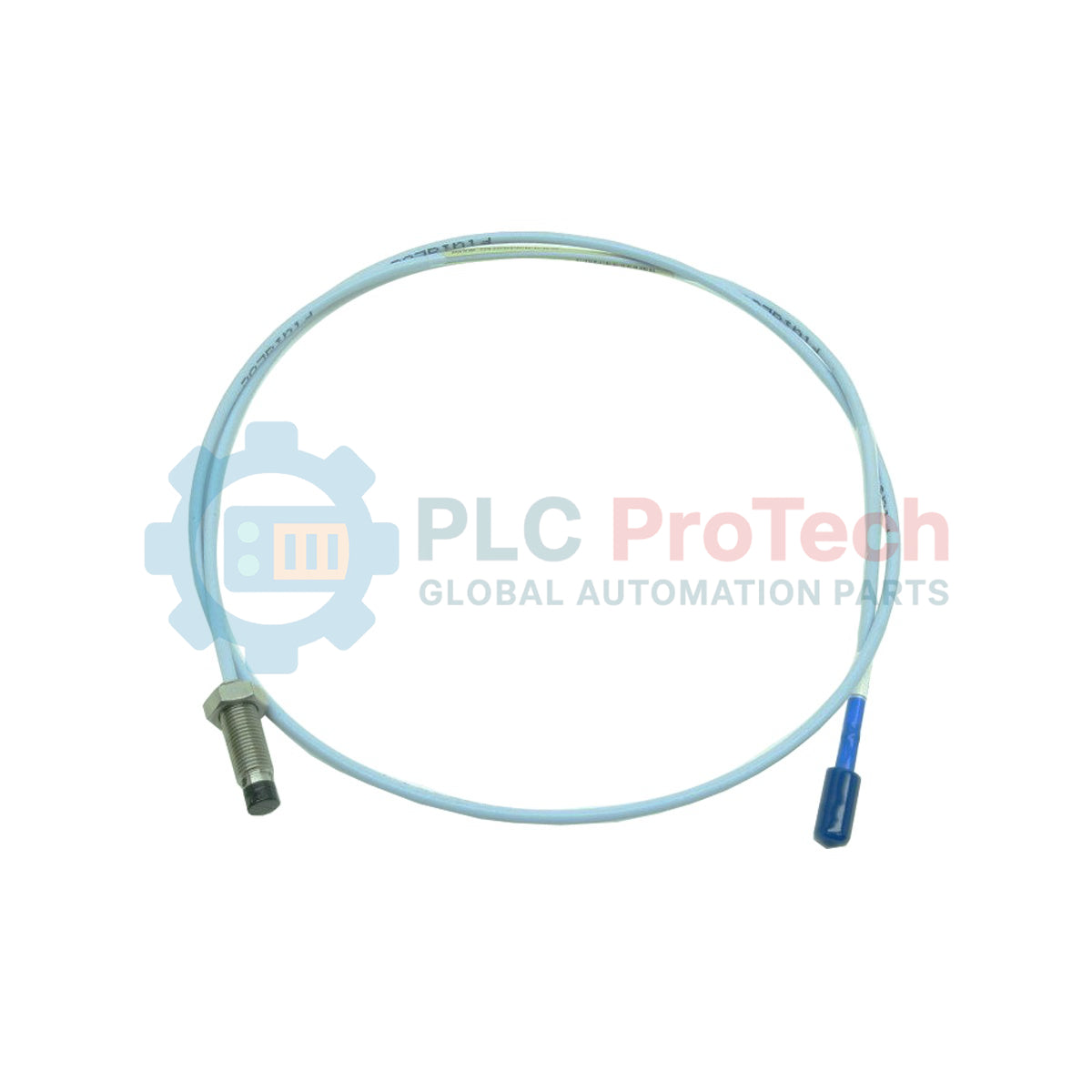

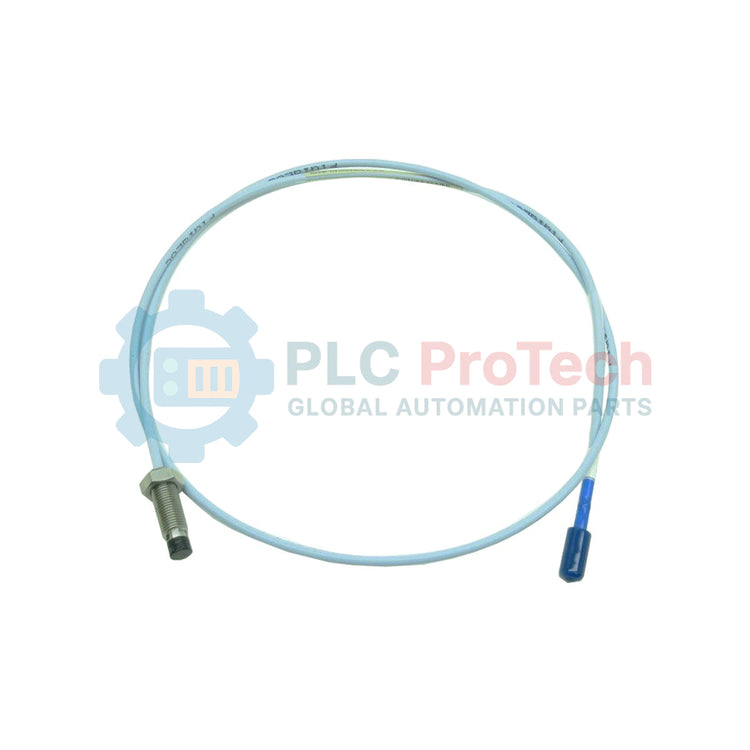

Diseñada para proteger maquinaria industrial crítica, la Bently Nevada 330101-00-43-10-02-CN actúa como el elemento sensor físico principal dentro de un sistema de transductor de proximidad 3300 XL 8mm. Esta sonda de corrientes de Foucault mide con precisión la vibración dinámica del eje, la posición axial y la velocidad en equipos rotativos de alta velocidad, como turbinas, compresores y bombas. Fabricada con una punta sobremoldeada de sulfuro de polifenileno (PPS) y una robusta carcasa de acero inoxidable, la sonda ofrece una integridad estructural y una resistencia química excepcionales en entornos industriales exigentes. Su conector coaxial especializado ClickLoc garantiza una ruta eléctrica segura y de baja impedancia hasta el sensor proximitor, lo que minimiza la atenuación de la señal y la captación de ruido.
Características principales
-
Punta del sensor de alta estabilidad: La punta sobremoldeada de sulfuro de polifenileno (PPS) soporta altas temperaturas de funcionamiento y la exposición a lubricantes sintéticos corrosivos.
-
Roscas de precisión: La carcasa roscada estándar 3/8-24 UNF permite calibrar con precisión la separación física.
-
Conexión coaxial ClickLoc: Los conectores coaxiales miniatura chapados en oro resisten la corrosión y la desconexión física en condiciones de alta vibración.
-
Construcción completamente sellada: El diseño herméticamente sellado evita la entrada de aceite y humedad a lo largo de la cubierta del cable y la interfaz de la carcasa.
-
Homologación para áreas peligrosas: Certificación NEPSI / China Ex (opción -CN) para una implementación segura en atmósferas industriales potencialmente explosivas.
Aplicaciones industriales típicas
-
Turbinas de vapor y gas: Seguimiento de alta precisión de la dinámica del rotor y supervisión del desgaste de los cojinetes de empuje.
-
Compresores centrífugos: Detección de la vibración radial del eje, la vibración subsíncrona y los indicadores de sobrecarga aerodinámica.
-
Bombas industriales de servicio pesado: Supervisión continua del descentramiento del eje y las holguras de los sellos mecánicos.
-
Cajas de engranajes y generadores: Seguimiento de la alineación del eje de alta velocidad, la expansión térmica y el estado de los cojinetes de apoyo.
Configuración del sufijo del modelo
| Código de sufijo |
Tipo de especificación |
Valor de configuración |
| -00 |
Longitud sin rosca |
0,0 pulgadas (0 mm) |
| -43 |
Longitud total de la carcasa |
4,3 pulgadas (109 mm) |
| -10 |
Longitud total del sistema |
1,0 metro (3,3 pies) |
| -02 |
Tipo de conector y cable |
Conector coaxial miniatura ClickLoc, cable estándar |
| -CN |
Aprobaciones de organismos |
Aprobado por NEPSI / China Ex (área peligrosa) |
Tabla de especificaciones técnicas
| Parámetro |
Valor / especificación |
| Fabricante |
Bently Nevada |
| Número de modelo |
330101-00-43-10-02-CN |
| Serie del producto |
Sistema de transductor de proximidad 3300 XL de 8 mm |
| Tipo de rosca de la carcasa |
3/8-24 UNF-2A |
| Rango lineal |
2,0 mm (80 mils), a partir de 0,25 mm (10 mils) desde la cara de la sonda |
| Factor de escala / sensibilidad |
7,87 V/mm (200 mV/mil) +/-7 % cuando se combina con un Proximitor 3300 XL |
| Material de la punta de la sonda |
Polímero de sulfuro de polifenileno (PPS) |
| Material de la carcasa de la sonda |
Acero inoxidable AISI 303 (SST) |
| Rango de temperatura de funcionamiento |
-51 °C a +177 °C (-60 °F a +351 °F) |
| Diámetro mínimo del objetivo |
15,2 mm (0,6 in) |
| Presión máxima recomendada |
7,0 bar (100 psi) entre la punta de la sonda y la carcasa |
| País de origen |
EE. UU. |
| Peso de envío (calculado) |
2,0 kg (incluido el embalaje protector) |
Modelos alternativos y compatibilidad
La sonda 330101-00-43-10-02-CN requiere un sensor Proximitor 3300 XL de 8 mm compatible (como los de la serie 330180) y un cable de extensión (como los de la serie 330130). Es compatible eléctrica y físicamente con sistemas 3300 antiguos sin XL, pero la precisión del sistema mejora cuando se utiliza con componentes estándar 3300 XL. Tenga en cuenta que la longitud total del sistema (longitud de la sonda + longitud del cable de extensión) debe ser igual a la longitud configurada del sistema Proximitor, que normalmente es de 5,0 metros o 9,0 metros (para esta sonda de 1,0 metro, debe utilizarse un cable de extensión de 4,0 metros o 8,0 metros).
Problemas de aplicación y notas de ingeniería
Para evitar errores de medición causados por diafonía electromagnética, mantenga una distancia mínima de centro a centro de 40 mm (1,6 in) entre las puntas de las sondas adyacentes. Además, asegúrese de que la sonda tenga una separación radial mínima de 15 mm (0,6 in) respecto de los componentes metálicos circundantes, aparte de la superficie objetivo medida, para evitar que las trayectorias de campos magnéticos parásitos supriman la señal del sensor. Si se monta en un orificio roscado ciego, verifique que la profundidad de acoplamiento de la rosca no exceda el límite de la carcasa para evitar daños mecánicos en la cara del sensor.
Consejos para la puesta en servicio y el cableado
Durante la instalación inicial, utilice una galga de espesores física o supervise la salida de voltaje de CC del Proximitor para establecer la separación nominal. Un voltaje estándar de -10,0 Vcc corresponde al centro de la curva de calibración lineal (aproximadamente 1,27 mm o 50 milésimas de pulgada de separación). Limpie siempre los conectores ClickLoc con un paño sin pelusa y alcohol isopropílico antes de unirlos; no permita que el aceite o la grasa contaminen las superficies de contacto doradas, ya que esto introduce una resistencia elevada y ruido en la señal. Asegúrese de que la funda aislante de plástico transparente cubra completamente la unión de los conectores acoplados para aislar el blindaje de la carcasa de la máquina.
Directrices de instalación
ADVERTENCIA CRÍTICA: LA SEGURIDAD ES LO PRIMERO
Desenergice toda la maquinaria y apague los bastidores de monitorización conectados antes de trabajar dentro de la carcasa. Asegúrese de que el eje de la máquina esté completamente detenido físicamente. No aislar la alimentación puede provocar disparos accidentales de la maquinaria, descargas eléctricas o daños en los componentes electrónicos de procesamiento sensibles.
1
Monte firmemente el soporte de la sonda, asegurándose de que esta quede perfectamente perpendicular (90 grados +/- 5 grados) a la línea central del eje para evitar distorsiones en la medición.
2
Enrosque cuidadosamente la sonda en el soporte hasta que la punta toque el eje objetivo; luego desenrosque la sonda hasta alcanzar la separación mecánica deseada (normalmente 1,27 mm o 50 milésimas de pulgada). Supervise el voltaje de salida del lazo durante este proceso si el sistema está energizado.
3
Apriete la contratuerca de la sonda con un par máximo de 4,5 Nm (40 pulg.-lb). No aplique un par excesivo, ya que podría cortar la carcasa de acero inoxidable o dañar las roscas.
4
Dirija el cable coaxial a través del conducto flexible, asegurándose de mantener en todos los puntos un radio de curvatura mínimo de 25,4 mm (1,0 pulg.) para evitar la rotura del conductor interno.
