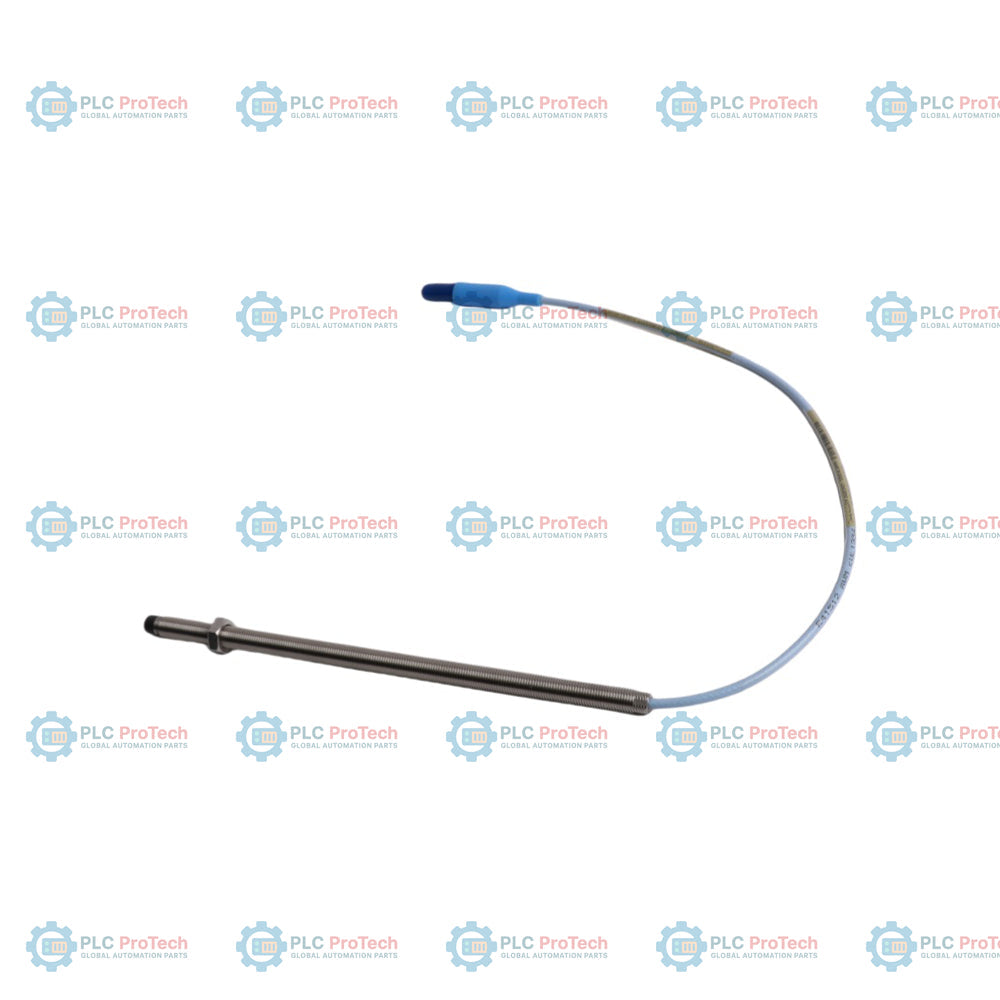

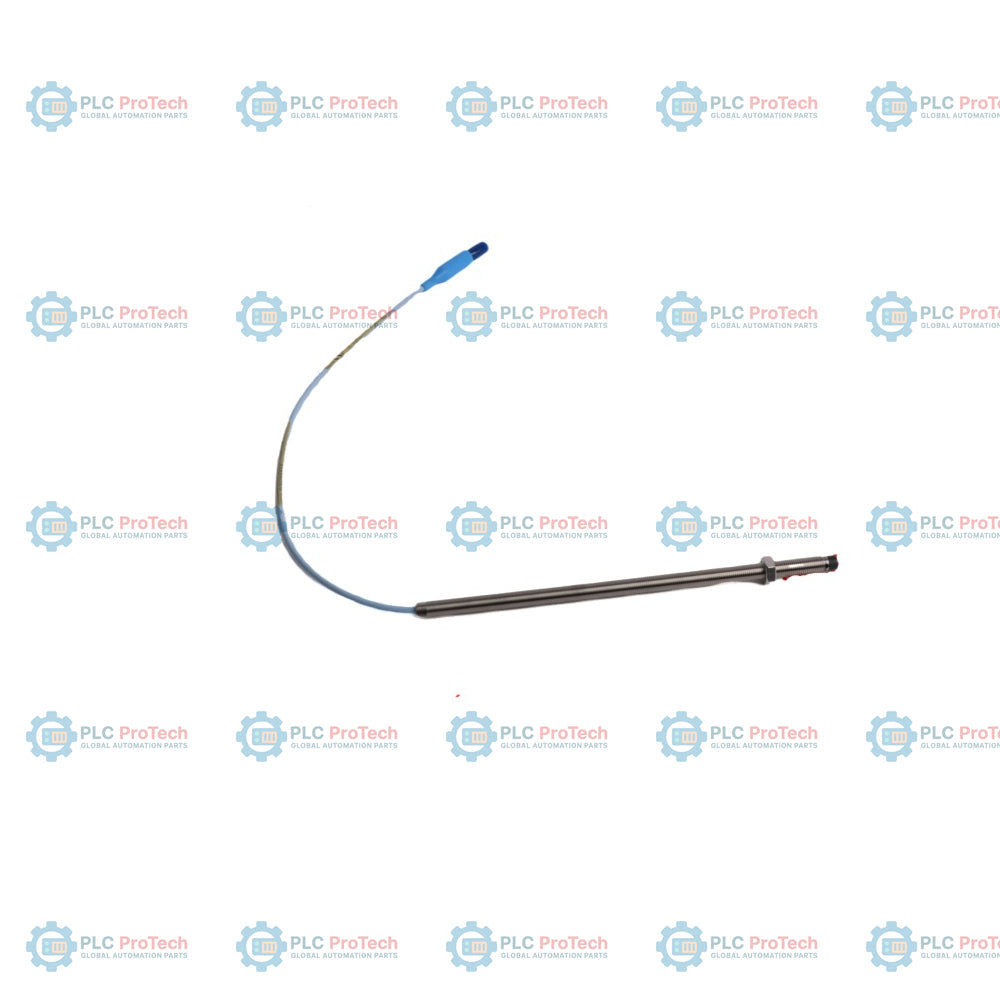

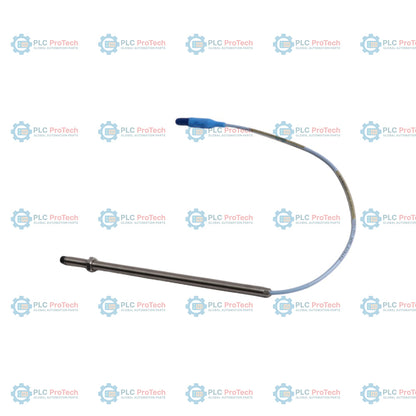

La opción 00 (longitud sin rosca de 0,0 pulgadas, completamente roscada) y la opción 85 (longitud total de la carcasa de 8,5 pulgadas) especifican esta configuración de la sonda de proximidad 3300 XL de 8 mm — 330101-00-85-05-01-05. Esta sonda de desplazamiento de corrientes de Foucault sin contacto y sin armadura tiene una longitud total de cable de 0,5 metros (opción 05) y está equipada con un conector coaxial miniatura ClickLoc con protector de conector (opción 01). Está aprobada para áreas peligrosas conforme a la opción 05 (aprobaciones CSA, ATEX e IECEx).
Esta sonda de proximidad 3300 XL de 8 mm se combina con un sensor Proximitor 3300 XL y un cable de extensión para formar un sistema transductor 3300 XL completo. Basado en el principio de las corrientes de Foucault, el sistema mide la distancia estática y dinámica entre la punta de la sonda y el objetivo. Esto hace que el sistema transductor sea ideal para aplicaciones críticas de protección de maquinaria rotativa, incluido el monitoreo de la vibración del eje y la posición axial en turbinas de vapor, turbinas de gas, compresores y rotores de bombas.
| Opción / Segmento | Valor seleccionado | Descripción |
|---|---|---|
| Número de pieza que se puede pedir | 330101-00-85-05-01-05 | Sonda de proximidad 3300 XL de 8 mm, rosca 3/8-24 UNF, sin armadura |
| A - Opción de longitud sin rosca | 00 | 0,0 in (carcasa completamente roscada) |
| B - Opción de longitud total de la carcasa | 85 | Longitud de la carcasa de 8,5 in |
| C - Opción de longitud total | 05 | Longitud total de 0,5 metros (1,6 pies) |
| D - Opción de conector y cable | 01 | Conector coaxial miniatura ClickLoc con protector del conector, cable estándar |
| E - Opción de aprobación de organismos | 05 | Aprobaciones CSA, ATEX e IECEx |
| Fabricante | Bently Nevada |
| Modelo / número de pieza | 330101-00-85-05-01-05 |
| Diámetro de la sonda | 8 mm |
| Tamaño de rosca | 3/8-24 UNF |
| Armadura | Sin armadura |
| Longitud sin rosca | 0,0 in |
| Longitud total de la carcasa | 8,5 in |
| Longitud total | 0,5 m (1,6 ft) |
| Tipo de conector | Conector coaxial miniatura ClickLoc con protector del conector |
| Tipo de cable | Cable triaxial estándar de 75 ohmios (con aislamiento de FEP) |
| Material del objetivo | Acero AISI 4140 |
| Rango lineal | 2,0 mm (80 mils) |
| Principio de funcionamiento | Corrientes de Foucault |
| Rango de temperatura de funcionamiento (sonda) | -51 °C a +177 °C (-60 °F a +350 °F) |
| Material de la carcasa | Acero inoxidable AISI 303 o 304 (SST) |
| Material de la punta | Sulfuro de polifenileno (PPS) |
| Resistencia de CC nominal de la sonda | 7,45 ohmios (nominal para una longitud de 0,5 m) |
| Par recomendado de la carcasa | 7,5 N-m (66 in-lbf) recomendado; 11,2 N-m (100 in-lbf) máximo nominal |
| Radio de curvatura mínimo del cable | 25,4 mm (1,0 in) |
| Resistencia a la tracción | 330 N (75 lbf), máximo nominal, entre la carcasa de la sonda y el cable de la sonda |
| Peso | 0,14 kg |
| Dimensiones | 45 mm x 95 mm x 95 mm (alto x ancho x profundidad) |
