Descripción

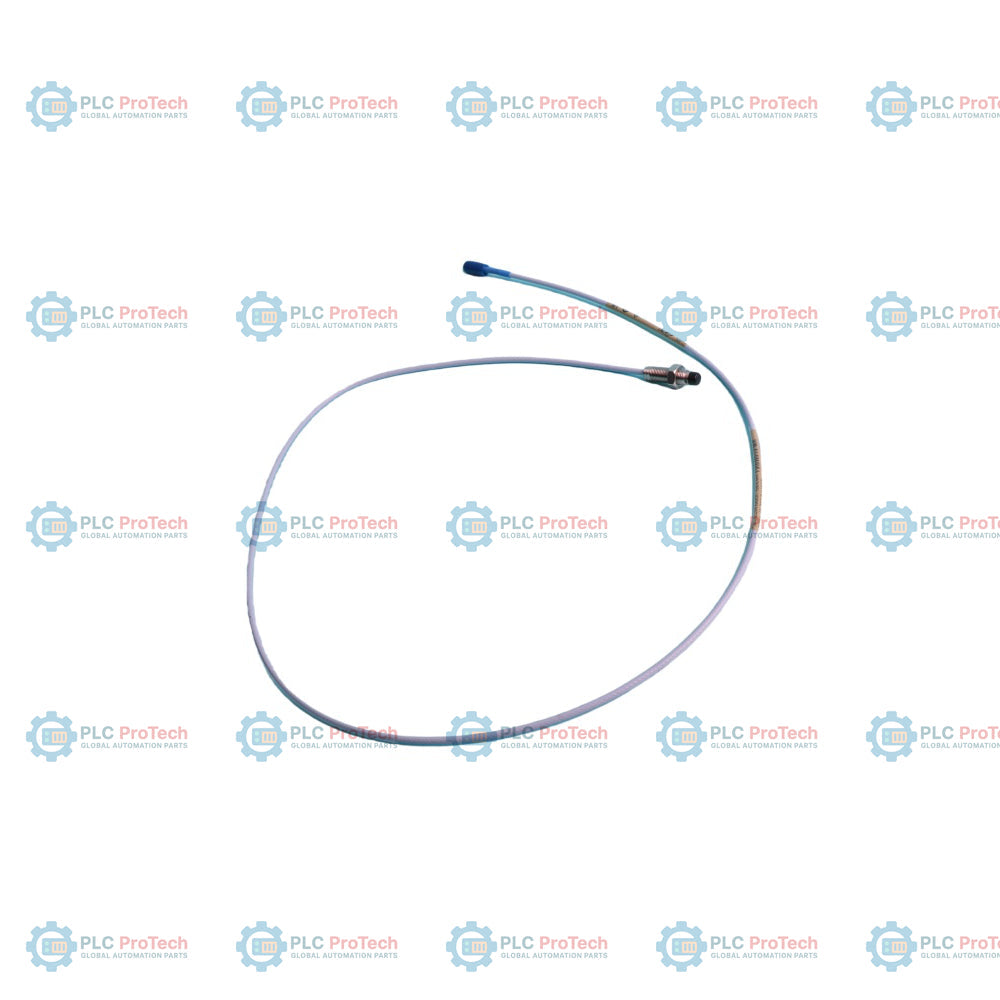

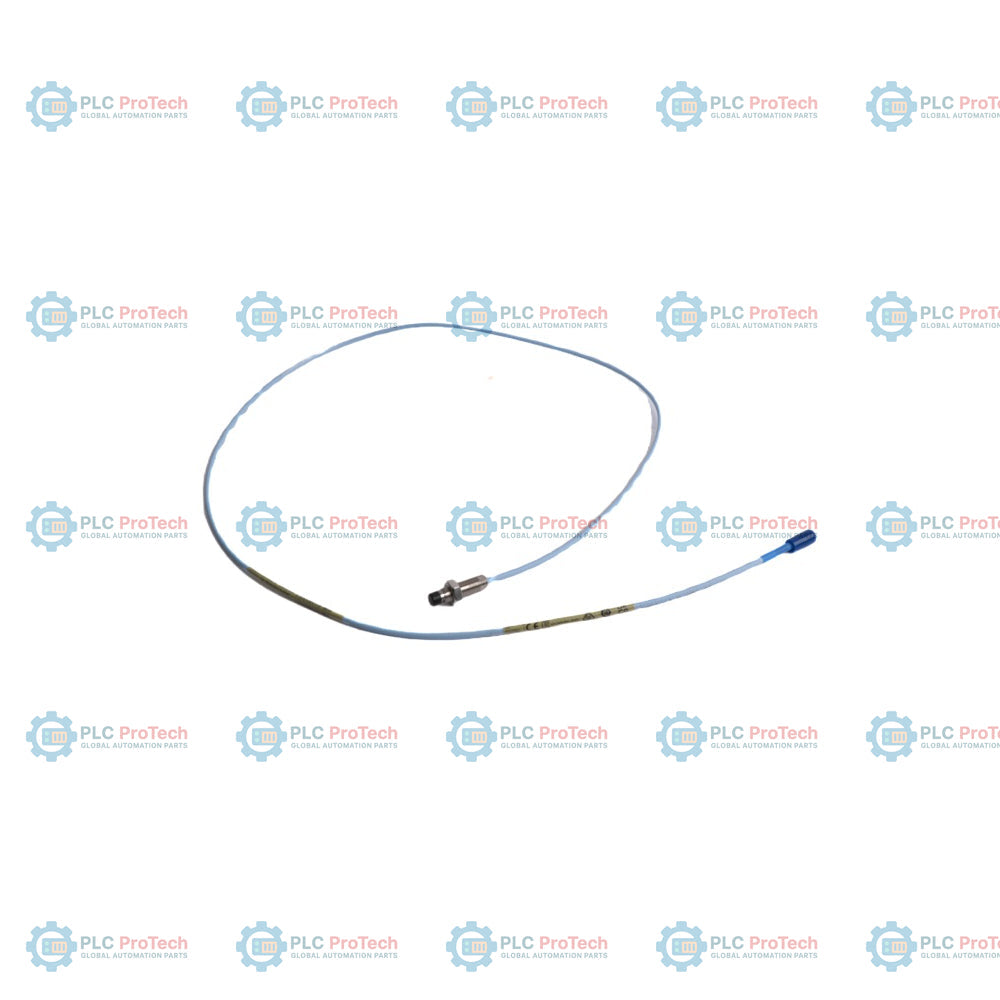

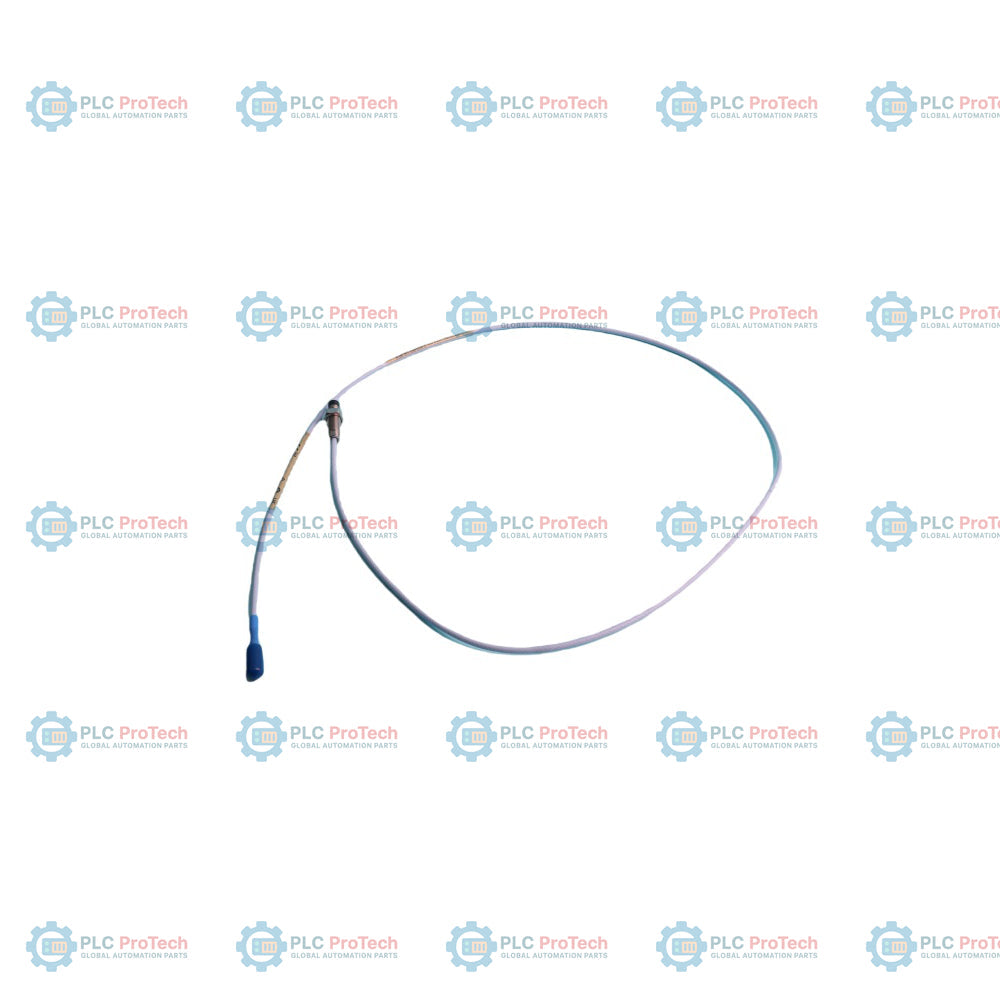

El Bently Nevada 330101-08-20-12-05 es una sonda de proximidad de 8 mm sin contacto y de alta precisión, diseñada como componente central del sistema de protección de maquinaria y monitoreo de condición 3300 XL. Esta variante específica está configurada con una longitud sin rosca de 0,8 pulgadas, una longitud total de carcasa roscada de 2,0 pulgadas, un cable coaxial FluidLoc sin armadura terminado en un conector ClickLoc miniatura y certificaciones CSA, ATEX e IECEx para entornos peligrosos. La configuración del cable FluidLoc está diseñada para impedir que la humedad, el aceite o los fluidos químicos del proceso migren a lo largo del núcleo interno del cable, ofreciendo un sellado superior en entornos exigentes de maquinaria en comparación con los cables coaxiales estándar.

Al funcionar según el principio de corrientes de Foucault, esta sonda mide la distancia estática y dinámica entre la punta de la sonda y el eje objetivo. Esto permite monitorear continuamente la vibración radial, la posición axial y el desplazamiento del rotor en activos industriales críticos. Es totalmente compatible con la serie de sensores Proximitor Bently Nevada 330180 y proporciona una salida eléctrica lineal directamente proporcional al movimiento del eje.

Características

• Está fabricada con una punta robusta de sulfuro de polifenileno (PPS) y un cuerpo de acero inoxidable resistente a la corrosión para ofrecer una alta estabilidad térmica.
• El cable FluidLoc, diseñado específicamente, evita la migración de fluidos a través de los espacios internos de la cubierta del cable.
• El diseño sin armadura, con roscas estándar 3/8-24 UNF, permite una instalación directa y compacta en carcasas de máquinas y tapas de cojinetes.
• Está equipada con un conector coaxial miniatura ClickLoc para garantizar conexiones de bloqueo fiables y sin herramientas.
• Se suministra con homologaciones para áreas peligrosas (código de opción 05), lo que permite su instalación en ubicaciones intrínsecamente seguras de todo el mundo.
• Proporciona una excelente linealidad y un rendimiento estable con la temperatura para realizar mediciones de desplazamiento de alta precisión.

Aplicaciones

Esta sonda de proximidad se utiliza habitualmente en maquinaria rotativa de las industrias del petróleo y el gas, petroquímica, generación de energía y tratamiento de agua. Entre las aplicaciones comunes se incluyen:

• Monitoreo continuo de la vibración radial del eje en turbinas de vapor y gas.
• Medición de la posición del empuje axial en compresores centrífugos de alta velocidad.
• Seguimiento del desplazamiento del eje en bombas de proceso y ventiladores de torres de refrigeración.
• Protección y diagnóstico de maquinaria rotativa crítica mediante racks de monitorización de la serie 3500.

Información para pedidos

El número de pieza 330101-08-20-12-05 representa una configuración física y eléctrica específica de la serie de sondas 3300 XL de 8 mm. A continuación se desglosa técnicamente cada segmento según la documentación del fabricante:

Especificaciones técnicas

Directrices de instalación

Para lograr mediciones de vibración confiables a largo plazo, siga estas prácticas de ingeniería durante la instalación:

• Verifique que la separación física de la sonda esté calibrada dentro del rango lineal del sensor Proximitor correspondiente (normalmente ajustada cerca del punto de -10.0 VDC, correspondiente a una separación física de 1.0 mm o 50 milésimas de pulgada).
• Utilice un voltímetro digital calibrado para verificar la tensión de salida mientras ajusta la profundidad de la sonda antes de apretar las contratuercas.
• Evite apretar excesivamente la sonda dentro de las roscas de montaje; respete los límites de par de apriete estándar para carcasas de acero 3/8-24 UNF.
• Enrute cuidadosamente el cable FluidLoc para mantener los requisitos de radio de curvatura mínimo y evite tenderlo cerca de líneas de alta tensión.
• Asegúrese de que el aislamiento eléctrico, la terminación del blindaje y la puesta a tierra de la línea coaxial dentro de la caja de conexiones del transductor sean adecuados.
