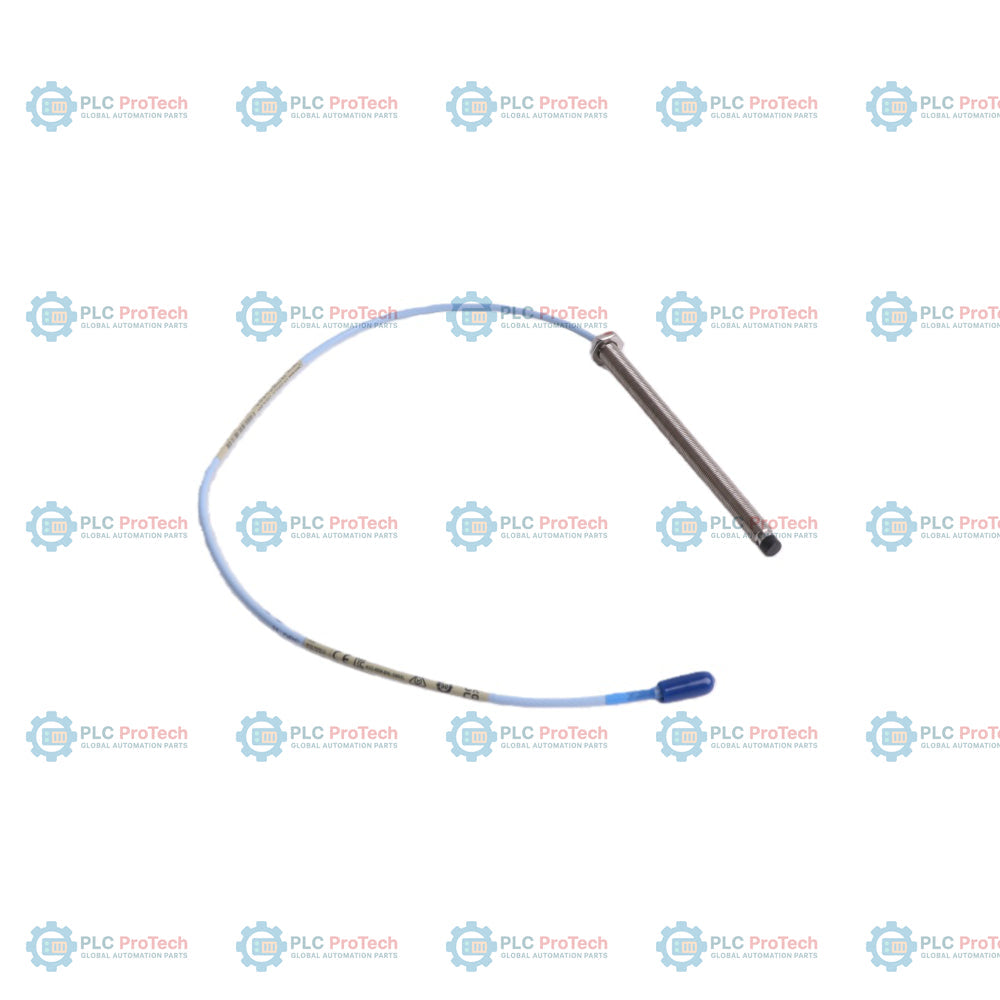

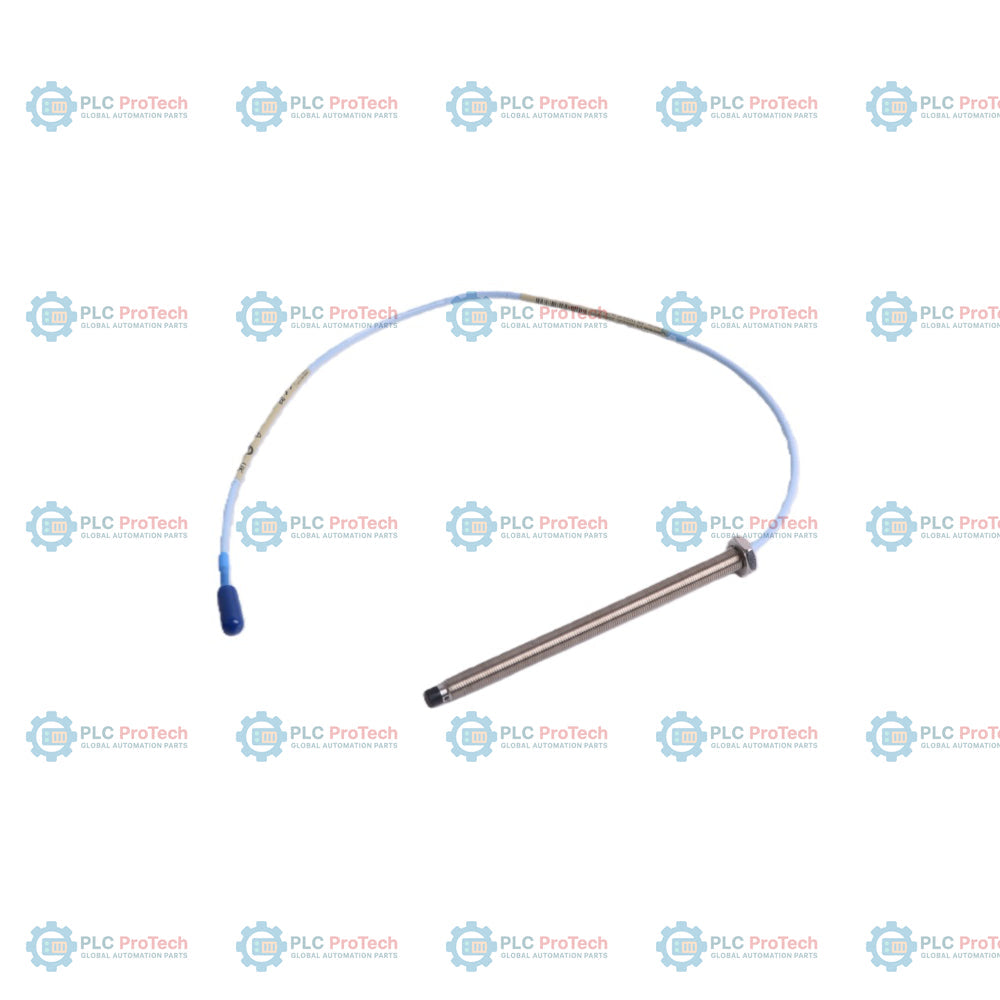

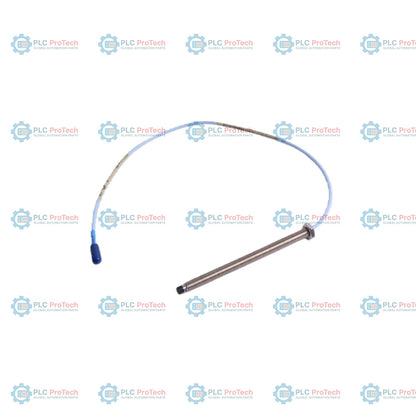

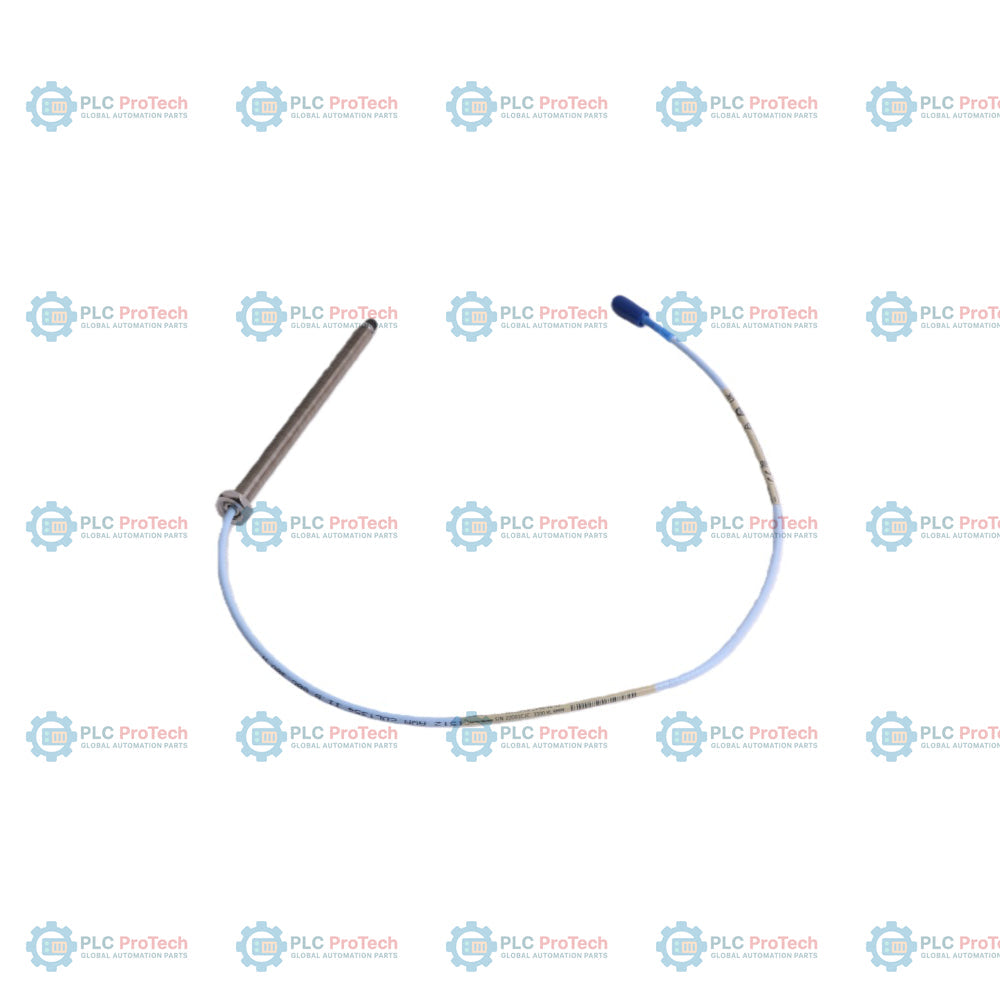

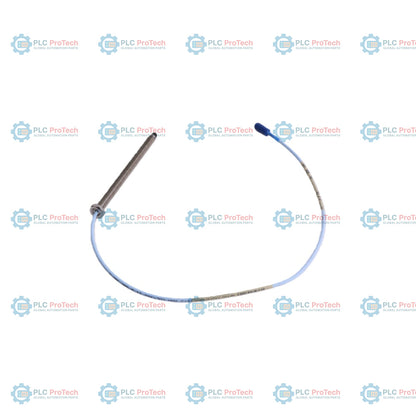

Bently Nevada 330103-00-14-50-02-00 3300 XL Sonda de proximidad de 8 mm

Descripción

Los sistemas de protección de maquinaria y supervisión de condiciones dependen en gran medida de mediciones precisas de corrientes parásitas, que el sensor transductor 330103-00-14-50-02-00 proporciona como componente esencial de la serie Bently Nevada 3300 XL. Diseñada para entornos industriales exigentes, esta sonda de proximidad de 8 mm convierte las vibraciones físicas y los desplazamientos de posición del eje en señales eléctricas para la supervisión continua de activos y los sistemas de instrumentación de supervisión de turbinas (TSI).

Entre sus características de ingeniería se incluye un método patentado de moldeo TipLoc que crea una unión excepcionalmente duradera entre la punta de la sonda y el cuerpo de la sonda. El conjunto de cables está asegurado mediante un diseño CableLoc que proporciona una resistencia a la tracción de 330 N, minimizando el riesgo de desprendimiento o pérdida de señal causado por vibraciones mecánicas intensas o tensiones accidentales durante el tendido. Equipada con un cable coaxial estándar y un conector ClickLoc miniatura, esta sonda simplifica la integración con cables de extensión de sensores de proximidad y módulos de accionamiento estándar.

Este sensor es totalmente compatible con versiones anteriores y ofrece intercambiabilidad eléctrica y mecánica perfecta con las sondas de proximidad de 8 mm antiguas que no pertenecen a la serie XL. Esto facilita las actualizaciones y sustituciones directas sin necesidad de modificar los patrones de montaje existentes de cuatro orificios ni de recalibrar ampliamente los canales de los bastidores de supervisión antiguos.

Características

• Moldeo TipLoc patentado: Establece una unión química y física entre la punta de la sonda y la carcasa, evitando la entrada de humedad y la separación mecánica.
• Diseño CableLoc: Ofrece una resistencia a la tracción de 330 N (75 lbf) en la unión entre el cable y la sonda para soportar aplicaciones con altas vibraciones.
• Conector coaxial ClickLoc: La conexión coaxial miniatura estándar proporciona un enlace seguro y de baja pérdida con acoplamiento mediante un clic firme.
• Compatibilidad con sistemas antiguos: Se adapta a patrones de montaje estándar de 4 orificios y mantiene la correspondencia de calibración eléctrica con los sistemas Bently Nevada de 8 mm de generaciones anteriores.
• Carcasa resistente a la corrosión: Fabricada en acero inoxidable de alta calidad para resistir los entornos corrosivos habituales en las industrias de procesos pesados.

Aplicaciones

• Supervisión de la vibración del eje y la posición axial en turbinas de vapor y gas.
• Detección del desplazamiento radial en compresores centrífugos y alternativos.
• Supervisión de bombas industriales de alta velocidad y mantenimiento predictivo.
• Medición del cojinete de empuje y la expansión térmica en generadores hidroeléctricos.
• Diagnóstico general de maquinaria industrial rotativa en sistemas TSI y Bently Nevada 3500.

Especificaciones técnicas

Directrices de instalación

• Par de montaje: No supere el par máximo especificado para las roscas 3/8-24 UNF al fijar la carcasa de la sonda en el soporte de montaje o en la carcasa de la máquina.
• Radio de curvatura: Respete el radio de curvatura mínimo de 25.4 mm (1.0 pulgada) del cable coaxial durante el tendido para evitar daños en el núcleo y la degradación de la señal.
• Protección de los conectores: Asegúrese de que los conectores ClickLoc estén completamente secos y limpios antes de conectarlos. En entornos con mucha humedad, utilice protectores de conectores de silicona o cinta selladora.
• Tendido de cables: Tienda los cables de la sonda a través de conduits metálicos exclusivos y conectados a tierra para aislar las señales del sensor de las líneas de motores de alta tensión o de las interferencias electromagnéticas (EMI).
