Descripción

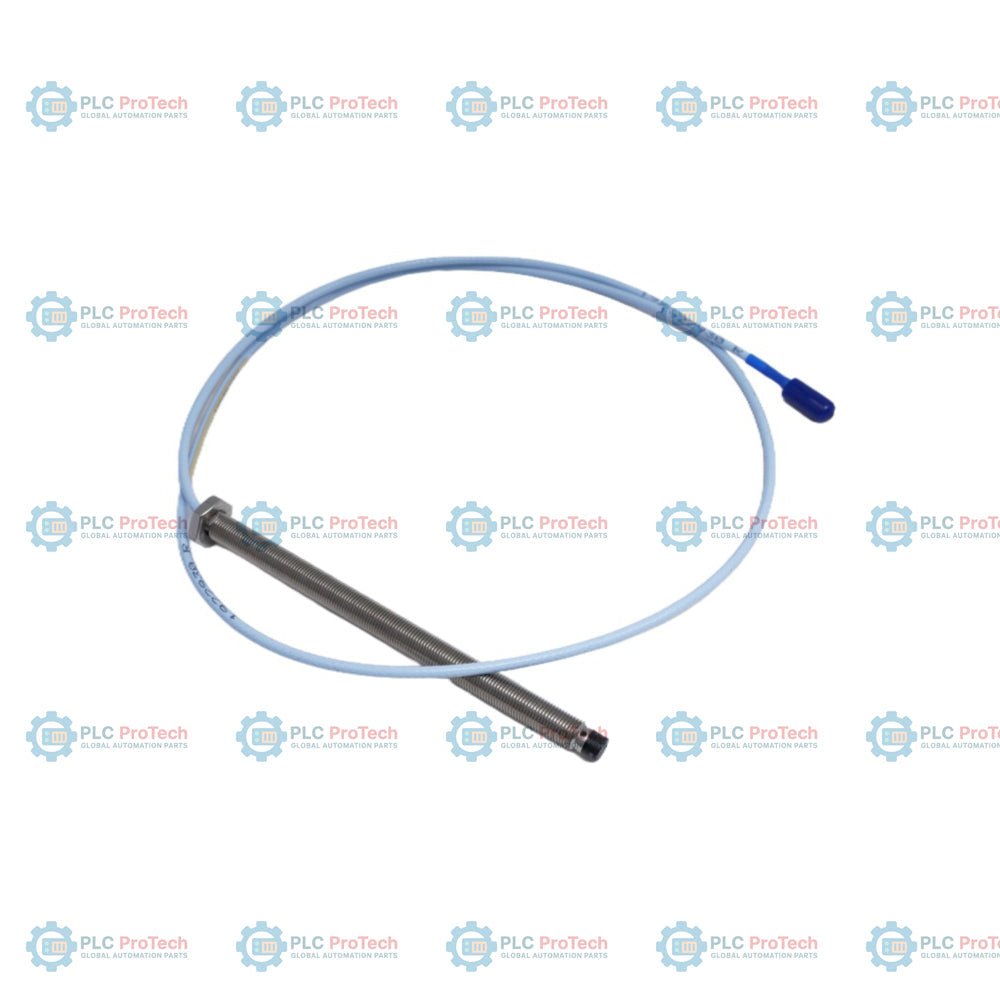

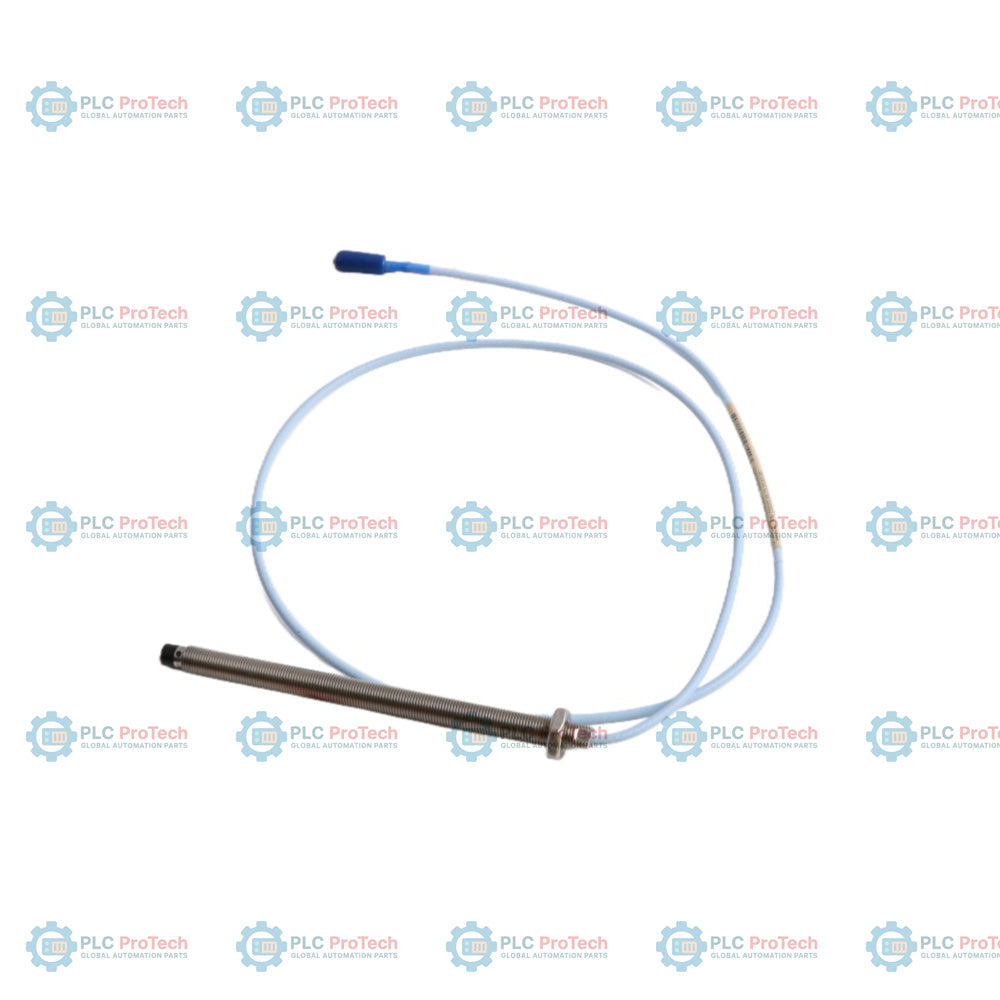

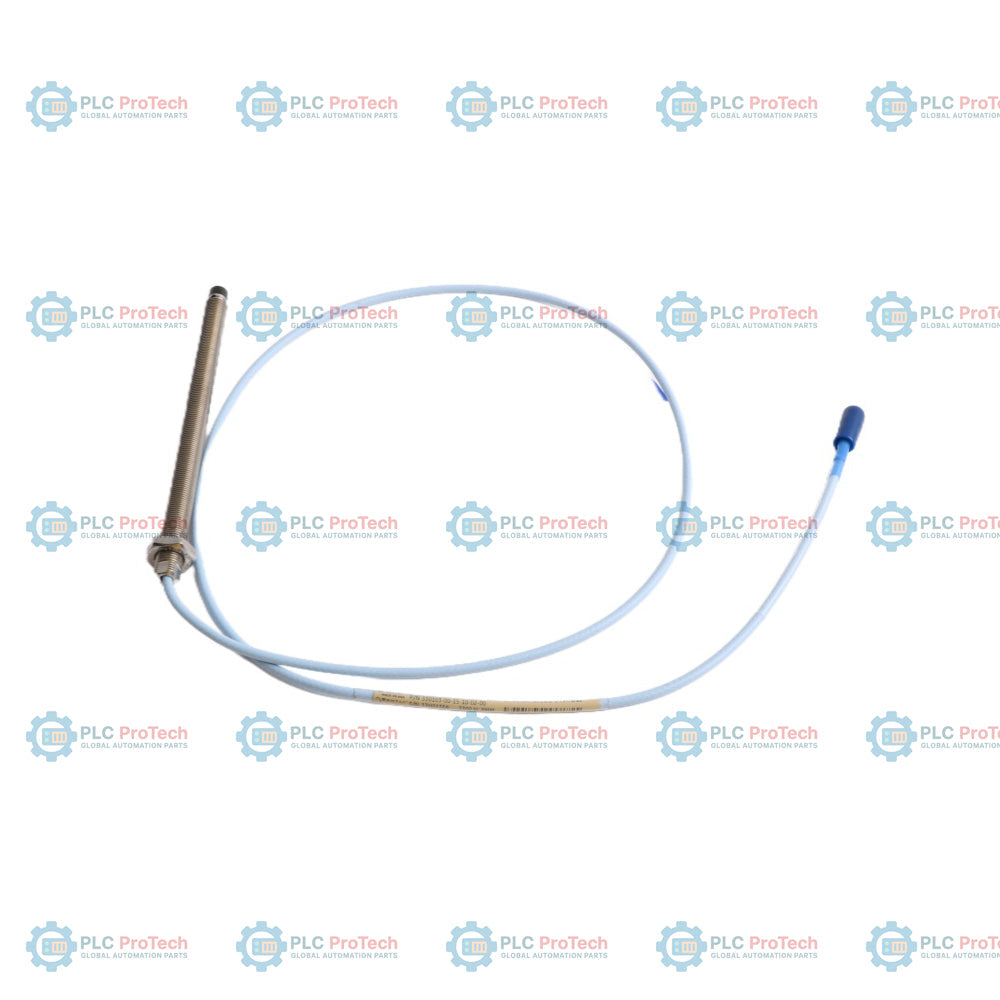

330103-00-15-10-02-CN: sonda de proximidad métrica 3300 XL de 8 mm con rosca M10 x 1, sin armadura. Esta configuración específica se define por una longitud sin rosca de 0 mm (opción 00), una longitud de carcasa de 150 mm (opción 15), una longitud total de cable de 1,0 metro (opción 10) y un cable coaxial estándar equipado con un conector ClickLoc miniatura (opción 02). Además, incorpora el paquete de homologación -CN para áreas peligrosas en China, que certifica el transductor con las marcas de seguridad NEPSI y CCC para entornos industriales.

Como parte del sistema de transductor de proximidad 3300 XL de 8 mm, esta sonda funciona como un sensor sin contacto que mide distancias tanto estáticas (posición) como dinámicas (vibración). Se combina con un sensor Proximitor 3300 XL compatible y un cable de extensión estándar para alcanzar una longitud total del sistema de 5,0 o 9,0 metros. El cuerpo roscado M10 x 1 sin armadura permite la instalación en orificios roscados donde el espacio físico es limitado y no existen riesgos de abrasión mecánica.

Características

• La opción 00 especifica una longitud sin rosca de 0 mm para maximizar el contacto de la rosca dentro de carcasas de máquinas roscadas.
• La opción 15 proporciona una longitud total de carcasa de 150 mm para ubicaciones de instalación de alcance profundo.
• La opción 10 establece una longitud estándar de cable coaxial de 1,0 metro para conectarlo directamente a un cable de extensión.
• La opción 02 incorpora un conector coaxial miniatura ClickLoc con contactos de latón chapados en oro.
• El sufijo -CN integra certificaciones para áreas peligrosas en China, incluidas las homologaciones NEPSI y CCC.
• El diámetro de punta de 8,0 mm utiliza principios de medición de desplazamiento por corrientes de Foucault en objetivos ferrosos.
• La configuración de rosca métrica M10 x 1 permite el roscado directo sin necesidad de adaptadores ni accesorios especiales.
• El diseño estándar del cable sin armadura ofrece una gran flexibilidad para tenderlo por conductos y carcasas protectoras.

Aplicaciones

Esta sonda de proximidad métrica se utiliza en sistemas de protección de maquinaria para supervisar activos industriales giratorios. Entre los escenarios de implementación habituales se incluyen:

• Supervisión de la vibración radial del eje en turbinas de gas, turbinas de vapor y compresores industriales.
• Medición de la posición del empuje axial para detectar el desgaste del cojinete de empuje o el desplazamiento del rotor.
• Detección de excentricidad y velocidad del rotor en bombas y cajas de engranajes de alta velocidad.
• Seguimiento de referencia de fase (keyphasor) para análisis de vibraciones y equilibrado.
• Supervisión del estado de activos en instalaciones petroquímicas, plantas de generación eléctrica y operaciones de tratamiento de agua que requieren homologaciones para áreas peligrosas en China.

Información para pedidos

Especificaciones técnicas

Directrices de instalación

Una instalación mecánica y eléctrica adecuada es fundamental para medir los datos sobre el estado del activo:

• Evite superar el límite máximo de inserción de rosca de 15 mm durante el montaje de la sonda métrica.
• Mantenga la separación adecuada entre la punta de la sonda y el objetivo (normalmente 1,27 mm o 50 mils) para establecer el rango lineal correcto.
• Pase los cables de la sonda por un conducto exclusivo o una bandeja protectora para protegerlos contra daños mecánicos y contaminación por aceite.
• No doble el cable coaxial con un radio inferior al radio de curvatura mínimo recomendado de 25,4 mm (1,0 pulgada).
• Asegúrese de que los conectores ClickLoc estén limpios, secos y bien ajustados antes de realizar el aislamiento. Utilice un protector de conectores si la conexión está expuesta a humedad o aceite.

Cumplimiento y certificaciones

• NEPSI: Certificado para su uso en entornos antideflagrantes o intrínsecamente seguros en China.
• CCC: Certificación obligatoria de China para productos destinados a áreas peligrosas.
• CE: Cumple las directivas europeas de compatibilidad electromagnética (EMC) y RoHS.
• SIL: Capaz de SIL 2 para aplicaciones de un solo canal y de SIL 3 para configuraciones redundantes multicanal.
