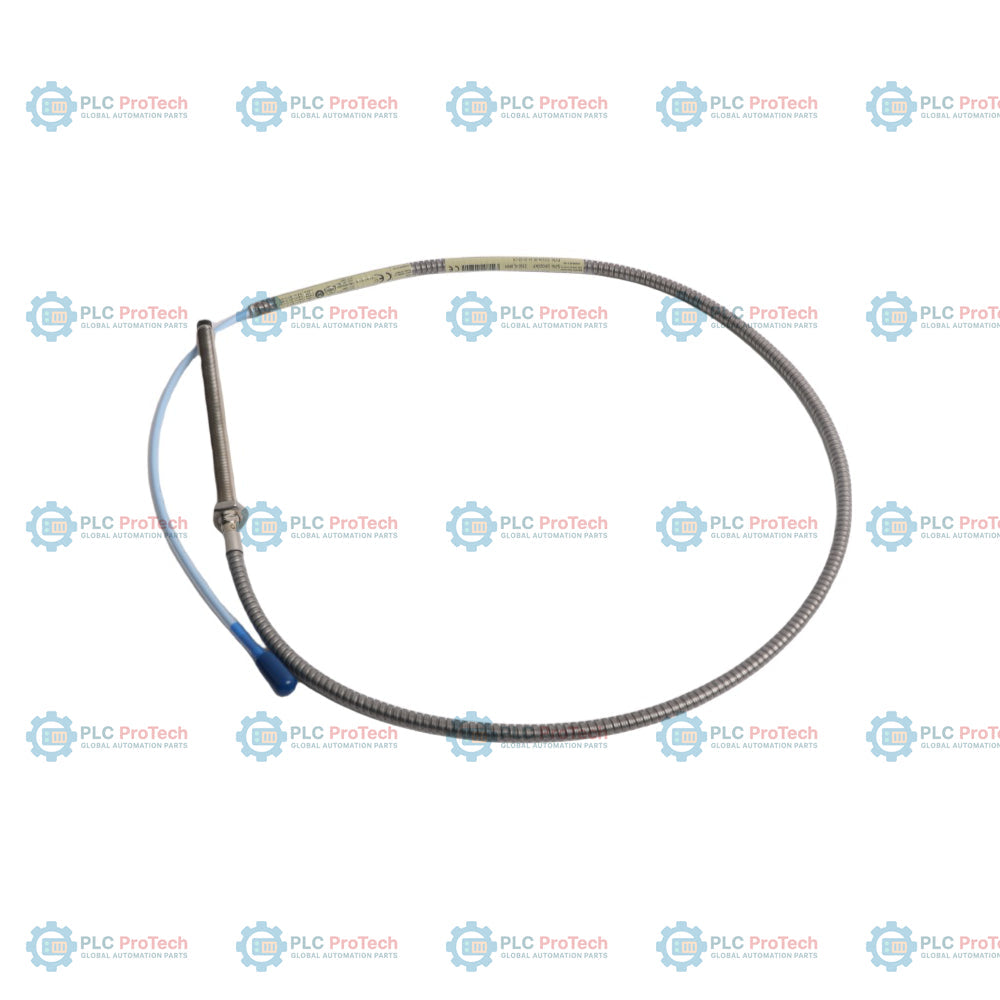

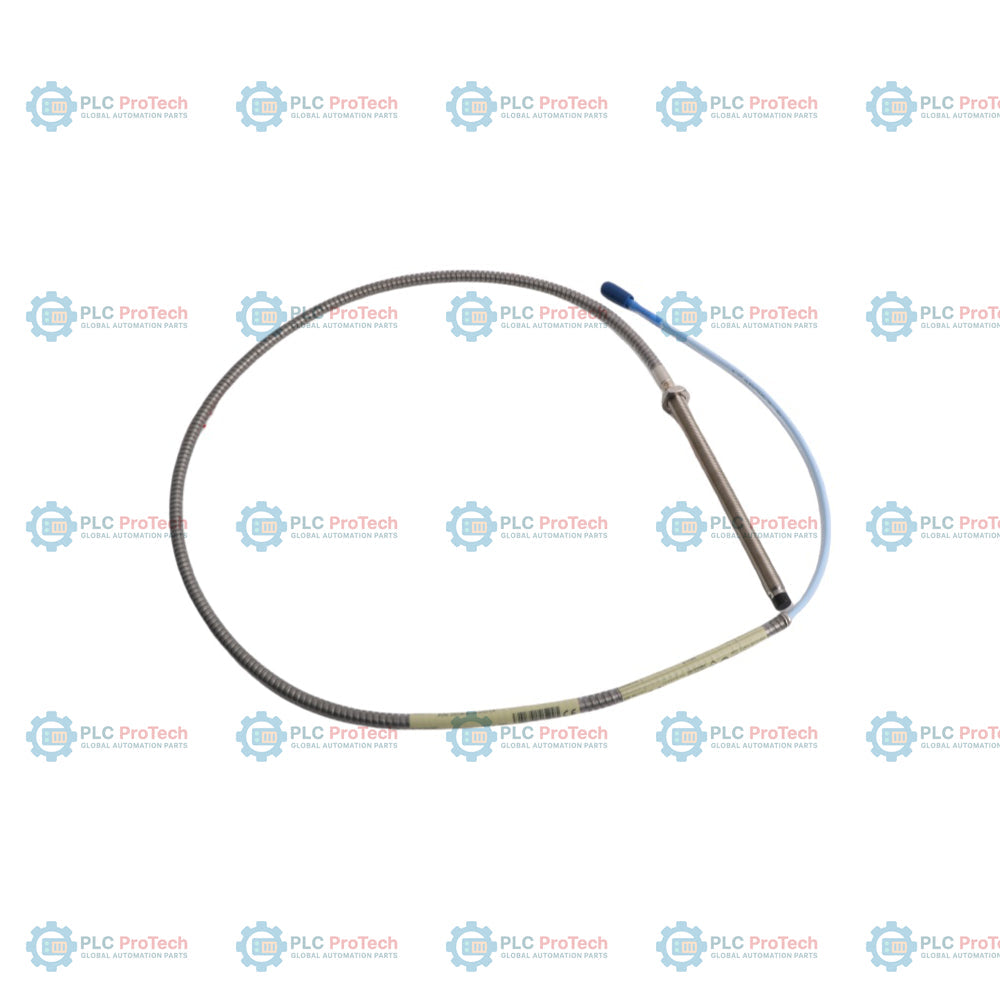

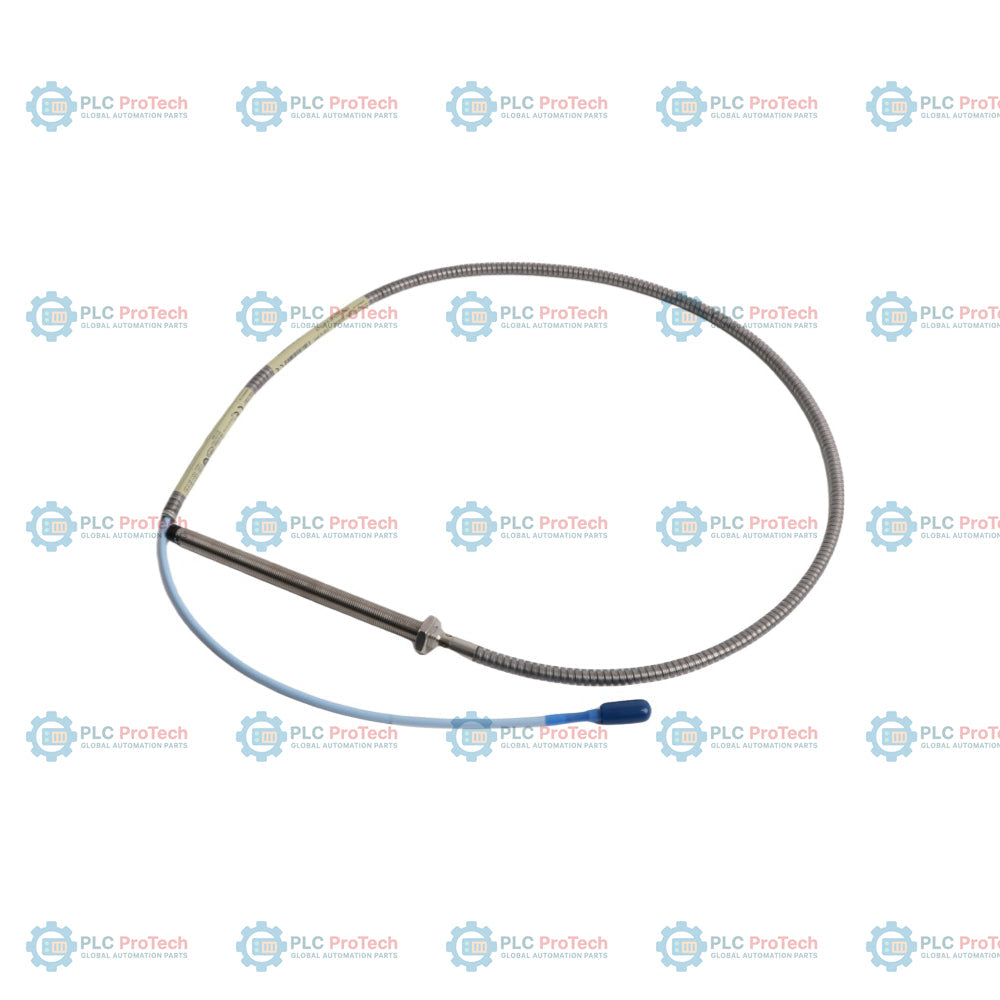

Cuerpo de sonda métrico M10 x 1 completamente roscado, con armadura protectora de acero inoxidable, longitud sin rosca de 0 mm (opción 00), longitud total del cuerpo de 140 mm (opción 14) y una longitud total de 1,0 m (opción 10): 330104-00-14-10-11-00. Esta configuración forma parte del sistema de transductor de proximidad Bently Nevada 3300 XL de 8 mm, utilizado para medir sin contacto la vibración del eje y la posición axial en maquinaria rotativa.
Esta variante específica incluye la opción 11, que incorpora un conector coaxial miniatura ClickLoc con un protector de conector integrado de fluorosilicona en un cable FluidLoc. El diseño FluidLoc impide que el aceite y otros fluidos industriales migren por el interior del cable, lo que lo hace ideal para entornos con exposición severa al aceite. Con la opción 00 para aprobaciones de organismos certificadores, esta sonda está configurada para ubicaciones no peligrosas o aplicaciones en las que no se requieren aprobaciones internacionales estándar.
Se utiliza normalmente para monitorear la vibración del eje, la posición radial y la posición axial en maquinaria rotativa crítica. Las aplicaciones incluyen turbinas de vapor, turbinas de gas, compresores, cajas de engranajes, bombas y motores eléctricos en las industrias de generación eléctrica, procesamiento químico, petróleo y gas.
| Opción | Código en esta SKU | Descripción |
|---|---|---|
| Número de pieza que se puede pedir | 330104-00-14-10-11-00 | Sonda 3300 XL de 8 mm, rosca M10 x 1, con armadura |
| A - Opción de longitud sin rosca | 00 | Longitud sin rosca de 0 mm |
| B - Opción de longitud total de la carcasa | 14 | Longitud total de la carcasa de 140 mm (14 incrementos de 10 mm) |
| C - Opción de longitud total | 10 | Longitud total de 1,0 metro (3,3 pies) |
| D - Opción de conector y tipo de cable | 11 | Conector coaxial ClickLoc miniatura con protector del conector, cable FluidLoc |
| E - Opción de aprobación de organismos | 00 | No requerido (versión estándar) |
| Fabricante | Bently Nevada |
| Número de pieza | 330104-00-14-10-11-00 |
| Tipo de sistema | Sistema de transductor de proximidad 3300 XL de 8 mm |
| Tamaño de rosca | Rosca métrica M10 x 1 |
| Material de la armadura | Acero inoxidable flexible AISI 302 o 304 con revestimiento exterior de FEP |
| Tipo de cable | Triaxial de 75 Ohm, diseño con barrera contra aceite FluidLoc |
| Tipo de conector | ClickLoc coaxial miniatura con funda de fluorosilicona |
| Longitud sin rosca | 0 mm |
| Longitud de la carcasa | 140 mm |
| Longitud total de la sonda | 1,0 m (3,3 pies) |
| Temperatura de funcionamiento | -52 °C a +177 °C (-62 °F a +350 °F) para la punta de la sonda y el cable |
| Material de la punta de la sonda | Sulfuro de polifenileno (PPS) |
| Material de la carcasa de la sonda | Acero inoxidable AISI 303 o 304 (SST) |
| Sello de presión diferencial | Diseñado para sellar una presión diferencial de hasta 7,0 bar (100 psi) entre la punta de la sonda y la carcasa |
| Resistencia a la tracción | 330 N (75 lbf) máximo entre la carcasa de la sonda y el cable de la sonda; 270 N (60 lbf) entre el cable y el conector |
| Radio mínimo de curvatura del cable | 25,4 mm (1,0 pulg.) |
| Dimensiones | 140 mm x 10 mm x 10 mm (alto x ancho x profundidad) |
| Peso | 0,25 kg |
Asegúrese de que la ubicación de montaje de la sonda sea lo suficientemente rígida para evitar vibraciones. Durante la instalación, apriete la carcasa roscada de la sonda M10 x 1 al par recomendado. Evite doblar el cable blindado por debajo del radio de curvatura mínimo de 25,4 mm (1,0 pulg.). El cable FluidLoc brinda protección contra la migración de fluidos, pero la conexión del conector debe estar limpia y seca. Mantenga la punta de la sonda alejada del metal circundante para evitar errores de calibración por carga lateral.
Este SKU (opción 00 para aprobaciones de organismos) es estándar y no cuenta con certificaciones para áreas peligrosas. Para aplicaciones que requieran aprobaciones ATEX, IECEx o CSA, seleccione la opción 05 u otras variantes certificadas equivalentes.
Envío express mundial
Devoluciones y garantía
Fabricante: Bently Nevada
Número de producto: 330104-00-14-10-11-00
País de origen:Estados Unidos
Tipo de producto: Sonda de proximidad de 8 mm 3300 XL
Código de barras: 8537101190
Pago: Transferencia bancaria, Western Union
Peso: 250g
Dimensiones: 140 mm x 10 mm x 10 mm (alto x W x fondo)
Puerto de envío: Xiamen
Garantía: 12 meses
Cuerpo de sonda métrico M10 x 1 completamente roscado, con armadura protectora de acero inoxidable, longitud sin rosca de 0 mm (opción 00), longitud total del cuerpo de 140 mm (opción 14) y una longitud total de 1,0 m (opción 10): 330104-00-14-10-11-00. Esta configuración forma parte del sistema de transductor de proximidad Bently Nevada 3300 XL de 8 mm, utilizado para medir sin contacto la vibración del eje y la posición axial en maquinaria rotativa.
Esta variante específica incluye la opción 11, que incorpora un conector coaxial miniatura ClickLoc con un protector de conector integrado de fluorosilicona en un cable FluidLoc. El diseño FluidLoc impide que el aceite y otros fluidos industriales migren por el interior del cable, lo que lo hace ideal para entornos con exposición severa al aceite. Con la opción 00 para aprobaciones de organismos certificadores, esta sonda está configurada para ubicaciones no peligrosas o aplicaciones en las que no se requieren aprobaciones internacionales estándar.
Se utiliza normalmente para monitorear la vibración del eje, la posición radial y la posición axial en maquinaria rotativa crítica. Las aplicaciones incluyen turbinas de vapor, turbinas de gas, compresores, cajas de engranajes, bombas y motores eléctricos en las industrias de generación eléctrica, procesamiento químico, petróleo y gas.
| Opción | Código en esta SKU | Descripción |
|---|---|---|
| Número de pieza que se puede pedir | 330104-00-14-10-11-00 | Sonda 3300 XL de 8 mm, rosca M10 x 1, con armadura |
| A - Opción de longitud sin rosca | 00 | Longitud sin rosca de 0 mm |
| B - Opción de longitud total de la carcasa | 14 | Longitud total de la carcasa de 140 mm (14 incrementos de 10 mm) |
| C - Opción de longitud total | 10 | Longitud total de 1,0 metro (3,3 pies) |
| D - Opción de conector y tipo de cable | 11 | Conector coaxial ClickLoc miniatura con protector del conector, cable FluidLoc |
| E - Opción de aprobación de organismos | 00 | No requerido (versión estándar) |
| Fabricante | Bently Nevada |
| Número de pieza | 330104-00-14-10-11-00 |
| Tipo de sistema | Sistema de transductor de proximidad 3300 XL de 8 mm |
| Tamaño de rosca | Rosca métrica M10 x 1 |
| Material de la armadura | Acero inoxidable flexible AISI 302 o 304 con revestimiento exterior de FEP |
| Tipo de cable | Triaxial de 75 Ohm, diseño con barrera contra aceite FluidLoc |
| Tipo de conector | ClickLoc coaxial miniatura con funda de fluorosilicona |
| Longitud sin rosca | 0 mm |
| Longitud de la carcasa | 140 mm |
| Longitud total de la sonda | 1,0 m (3,3 pies) |
| Temperatura de funcionamiento | -52 °C a +177 °C (-62 °F a +350 °F) para la punta de la sonda y el cable |
| Material de la punta de la sonda | Sulfuro de polifenileno (PPS) |
| Material de la carcasa de la sonda | Acero inoxidable AISI 303 o 304 (SST) |
| Sello de presión diferencial | Diseñado para sellar una presión diferencial de hasta 7,0 bar (100 psi) entre la punta de la sonda y la carcasa |
| Resistencia a la tracción | 330 N (75 lbf) máximo entre la carcasa de la sonda y el cable de la sonda; 270 N (60 lbf) entre el cable y el conector |
| Radio mínimo de curvatura del cable | 25,4 mm (1,0 pulg.) |
| Dimensiones | 140 mm x 10 mm x 10 mm (alto x ancho x profundidad) |
| Peso | 0,25 kg |
Asegúrese de que la ubicación de montaje de la sonda sea lo suficientemente rígida para evitar vibraciones. Durante la instalación, apriete la carcasa roscada de la sonda M10 x 1 al par recomendado. Evite doblar el cable blindado por debajo del radio de curvatura mínimo de 25,4 mm (1,0 pulg.). El cable FluidLoc brinda protección contra la migración de fluidos, pero la conexión del conector debe estar limpia y seca. Mantenga la punta de la sonda alejada del metal circundante para evitar errores de calibración por carga lateral.
Este SKU (opción 00 para aprobaciones de organismos) es estándar y no cuenta con certificaciones para áreas peligrosas. Para aplicaciones que requieran aprobaciones ATEX, IECEx o CSA, seleccione la opción 05 u otras variantes certificadas equivalentes.
