Descripción

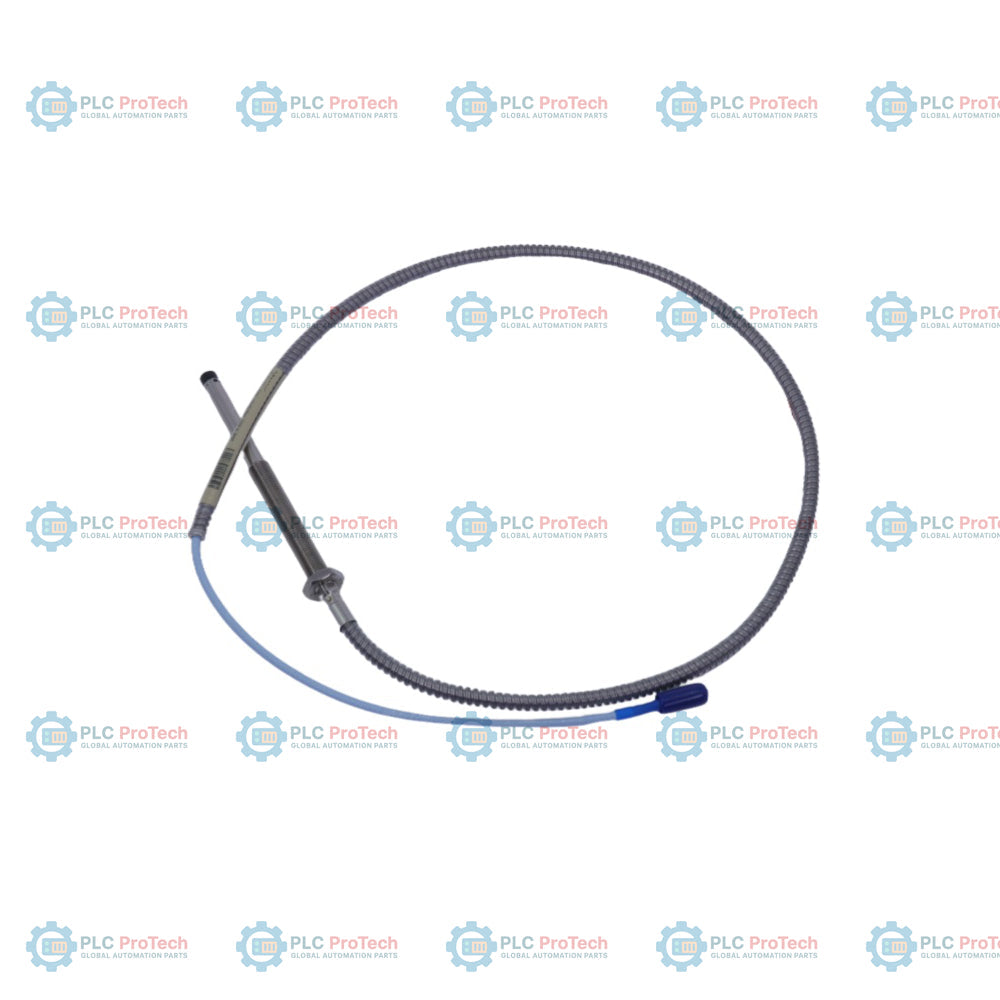

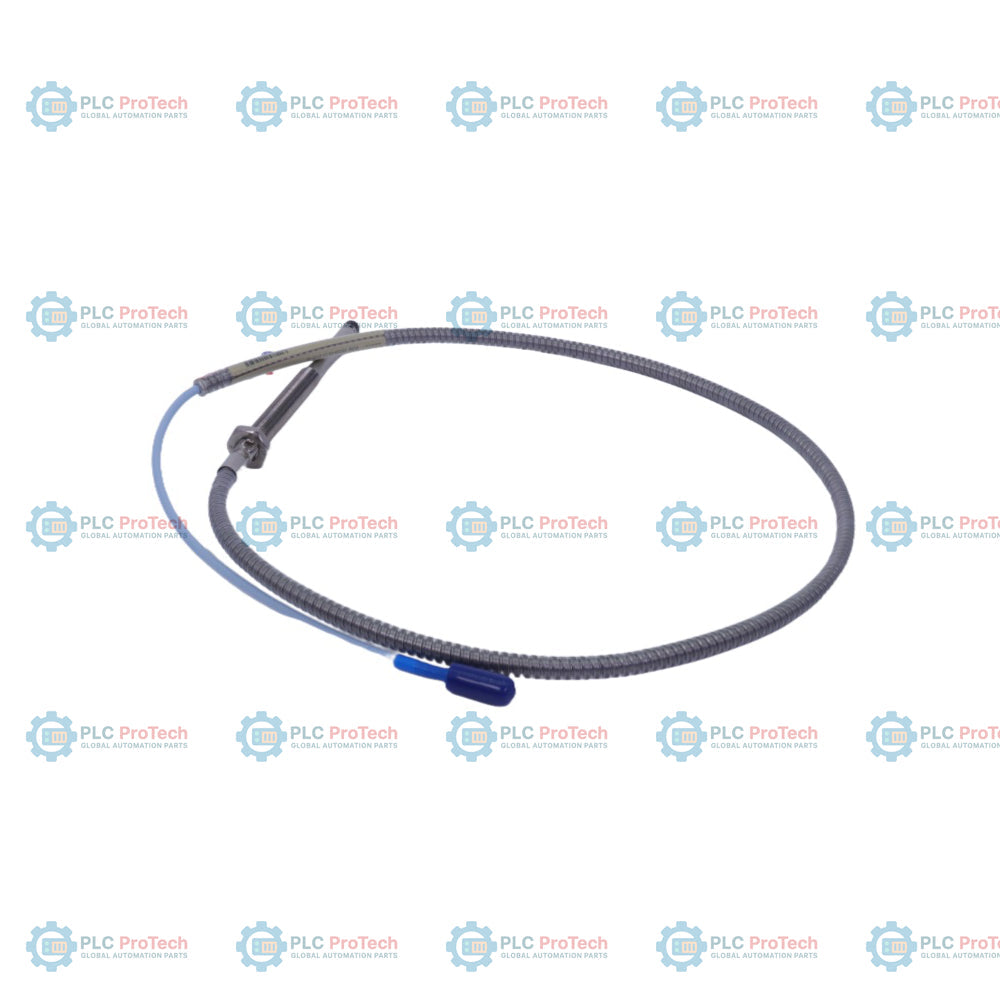

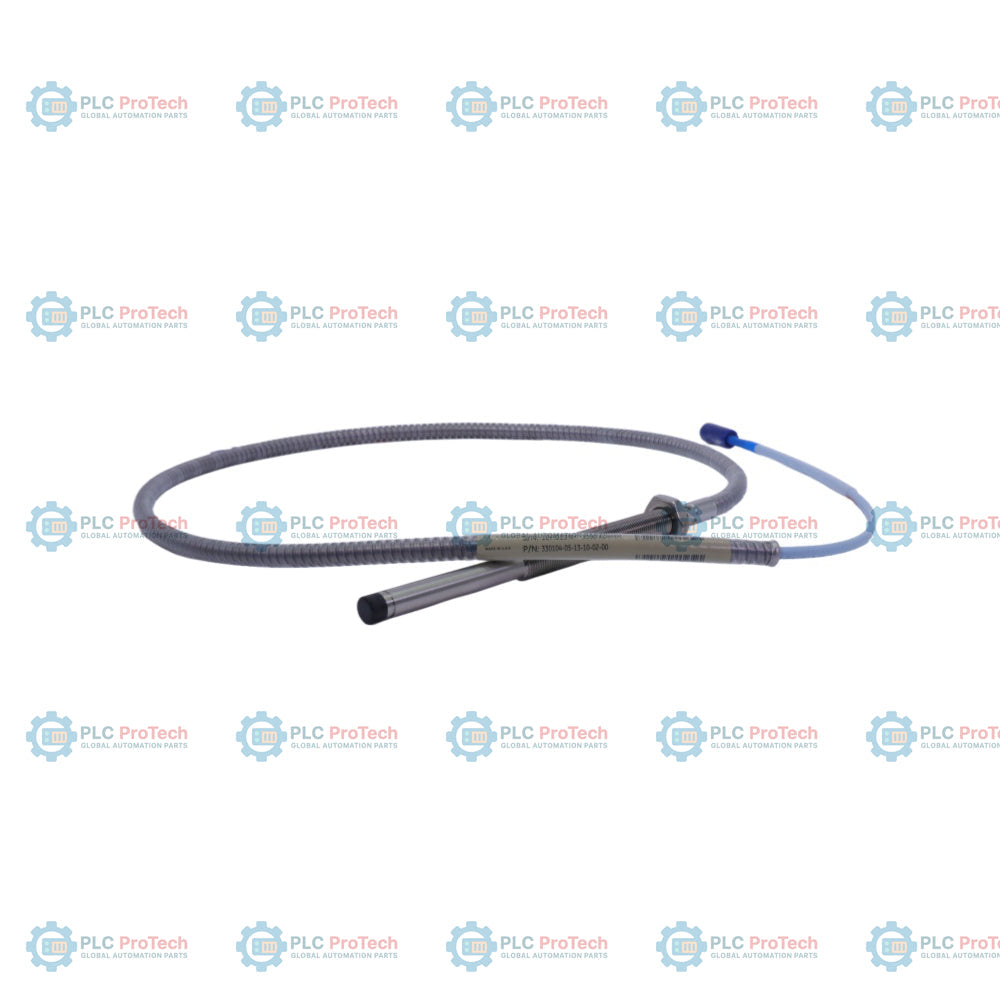

La opción 05 (longitud sin rosca de 50 mm) y la opción 13 (longitud total de la carcasa de 130 mm) especifican esta configuración métrica y blindada de la sonda de proximidad 3300 XL de 8 mm — 330104-05-13-10-02-05. Esta sonda de proximidad de corrientes parásitas se utiliza para la supervisión sin contacto de la vibración del eje, la posición axial y la velocidad en turbinas de servicios públicos, compresores y maquinaria industrial rotativa en general. A diferencia de los modelos sin armadura, como el 330103, esta variante incluye una armadura integrada de acero inoxidable con un revestimiento exterior de FEP para proteger el cable coaxial contra la abrasión física, los cortes y los daños mecánicos en entornos industriales exigentes.

La sonda utiliza una carcasa de acero roscada métrica M10 x 1 y es totalmente compatible con los cables de extensión 3300 XL estándar y los sensores Proximitor. El cable integral de 1,0 metros (opción 10) se conecta a un cable de extensión 3300 XL para formar un sistema de transductor completo de 5 o 9 metros. Esta configuración específica está equipada con un conector coaxial ClickLoc miniatura (opción 02) y está certificada para áreas peligrosas conforme a la opción 05 (aprobaciones CSA, ATEX e IECEx).

Características

• Cuerpo de sonda de acero roscado métrico M10 x 1 con armadura integrada de acero inoxidable con revestimiento de FEP.
• Longitud sin rosca de 50 mm (opción 05) con longitud total de la carcasa de 130 mm (opción 13).
• Longitud total de la sonda de 1,0 metros (opción 10) para integración en lazos de transductores estándar.
• Conector coaxial macho miniatura ClickLoc (opción 02) sin protector del conector.
• Aprobaciones de organismos CSA, ATEX e IECEx (opción 05) para ubicaciones peligrosas.
• Punta de sonda de sulfuro de polifenileno (PPS) con encapsulado de bobina moldeado.

Aplicaciones

• Supervisión de la vibración radial del eje en motores eléctricos, generadores y ventiladores.
• Medición de la posición del empuje axial en turbinas de vapor y turbocompresores.
• Referencia de fase y detección de velocidad del eje mediante aplicaciones Keyphasor.
• Supervisión del estado de componentes críticos de maquinaria en plantas de petróleo, gas, generación eléctrica y petroquímica.

Información para pedidos

Especificaciones técnicas

Conexiones e interfaces

Directrices de instalación

• Apriete el cuerpo roscado de la sonda M10 x 1 utilizando una llave de 8 mm en las caras planas. No supere el par de montaje recomendado de 7,5 N-m (66 pulg-lb).
• Mantenga una separación lateral mínima de 15 mm (0,6 pulg.) respecto de las superficies metálicas circundantes para evitar interferencias de vista lateral con el campo de corrientes de Foucault.
• Asegúrese de que la separación entre sondas sea de al menos 40 mm (1,6 pulg.) para evitar interferencias entre sensores adyacentes.
• La longitud máxima recomendada de acoplamiento de la rosca es de 15 mm. Un acoplamiento de la rosca superior a este valor puede provocar atascos durante la instalación.
• Evite doblar la sección blindada del cable más allá de su radio mínimo de curvatura de 25,4 mm (1,0 pulg.).

Conformidad y certificaciones

• CSA: Clase I, División 1, Grupos A, B, C, D; Clase II, Grupos E, F, G; Clase III
• ATEX: II 1 G Ex ia IIC T1...T5 Ga
• IECEx: Ex ia IIC T1...T5 Ga
