Descripción

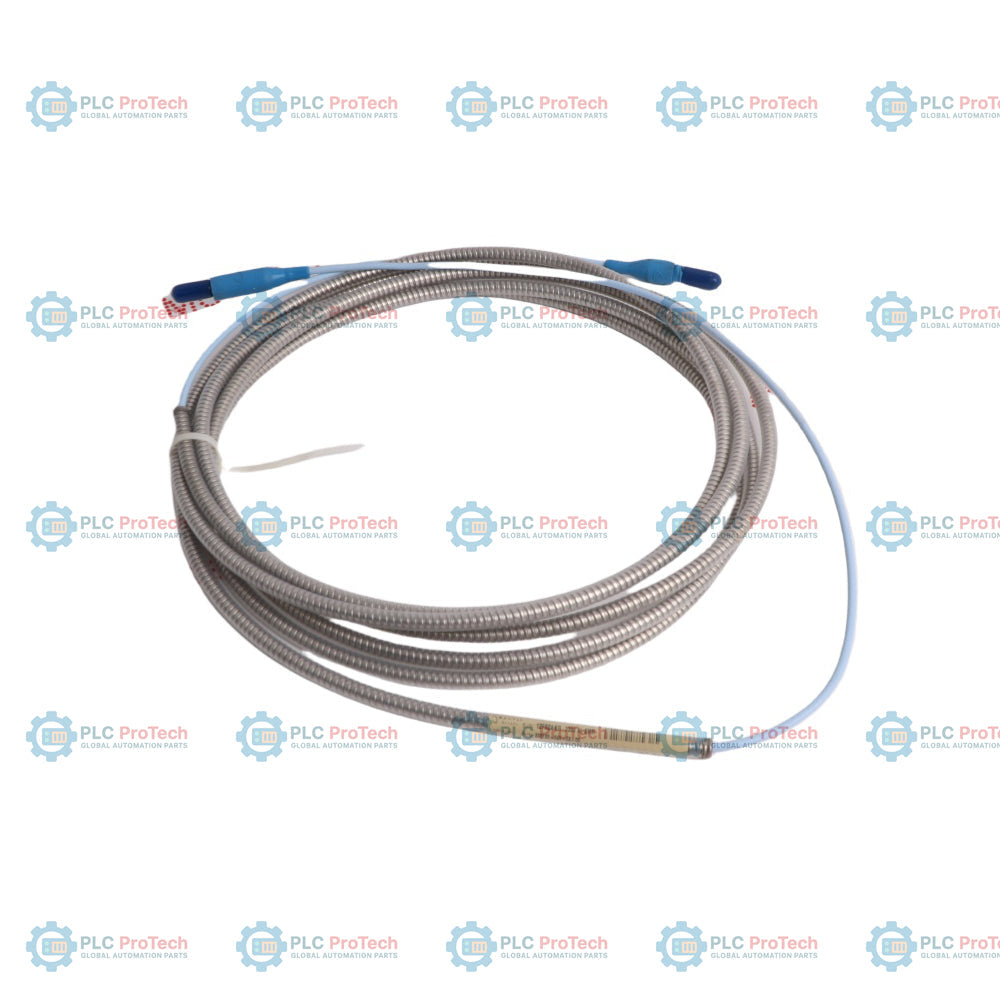

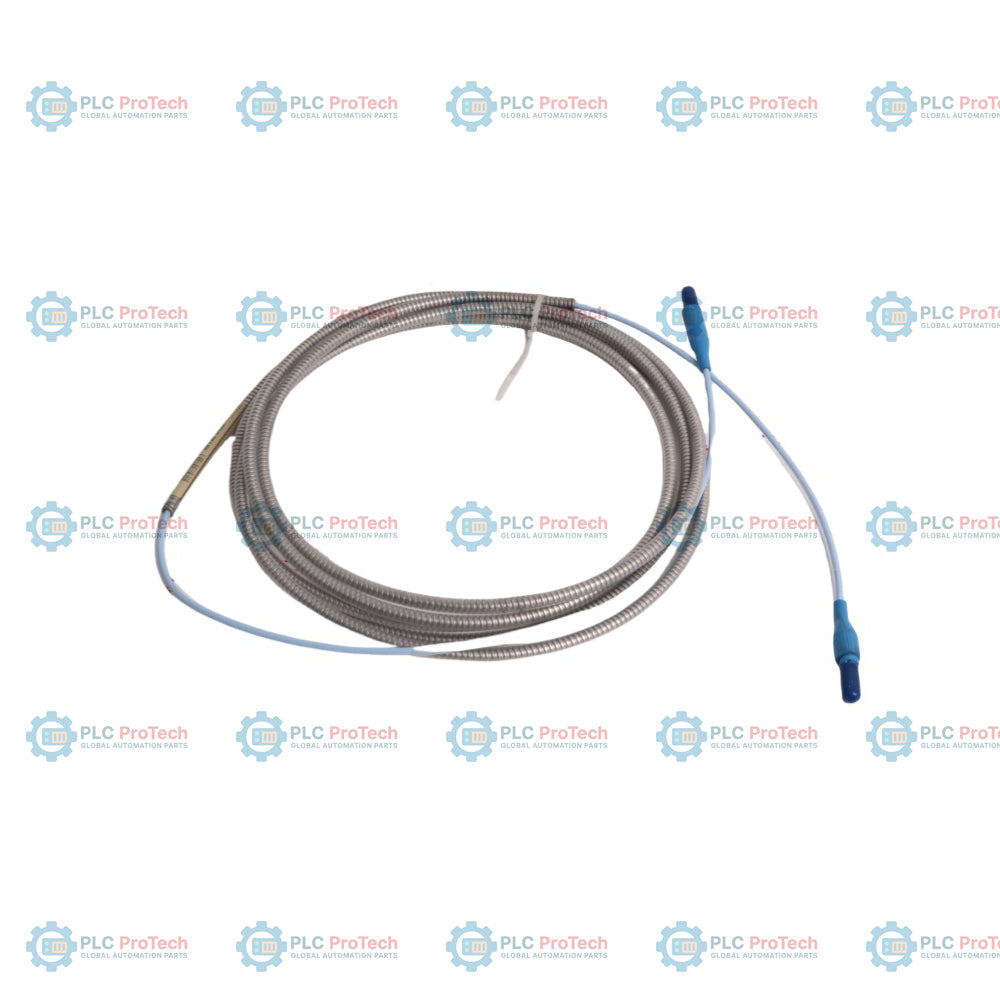

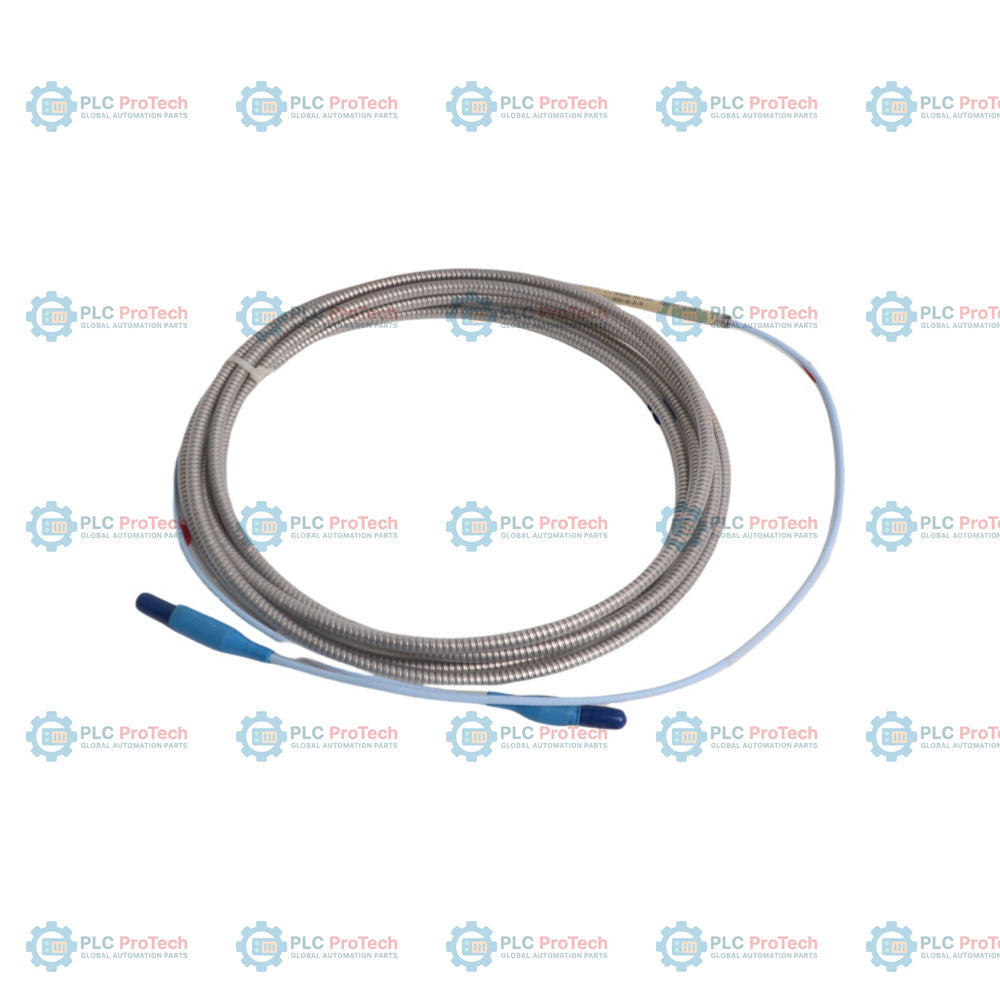

El cable coaxial blindado de FEP con protectores de conector preinstalados especifica esta configuración de 4,5 metros: el 330130-045-03-00 es un cable de extensión estándar 3300 XL diseñado para sistemas de protección de maquinaria industrial. Establece la conexión eléctrica entre una sonda de proximidad de 8 mm 3300 XL y un sensor Proximitor 3300 XL, proporcionando una ruta de transmisión calibrada para monitorear la vibración del eje, la posición axial y la velocidad.

A diferencia de la variante estándar sin armadura 330130-045-00-00, este modelo (opción 03) incorpora una armadura integrada de acero inoxidable con una cubierta exterior de FEP que protege el núcleo coaxial interno contra el desgaste mecánico, la abrasión y la exposición a fluidos agresivos. Además, incorpora protectores de conector de fluorosilicona preinstalados en el extremo del conector hembra para evitar la entrada de humedad, suciedad y productos químicos en entornos peligrosos o aceitosos.

Características

• La opción 045 especifica una longitud total del cable de 4,5 metros (14,8 pies), conforme a los requisitos generales de calibración del sistema para cadenas de transductores de 5 o 9 metros.
• La opción 03 proporciona una armadura protectora de acero inoxidable con una cubierta exterior de FEP para proteger el conductor coaxial central de entornos industriales abrasivos.
• Los protectores de conector de fluorosilicona preinstalados en el extremo hembra sellan el punto de conexión contra el aceite, la humedad y la contaminación por partículas.
• Los conectores coaxiales Golden ClickLoc garantizan una conexión eléctrica y física segura y de baja resistencia que evita el aflojamiento debido a las vibraciones de la máquina.
• La opción 00 especifica que no se selecciona ningún paquete especial de aprobación de organismos para este artículo independiente específico.
• El aislamiento de la cubierta de FEP admite un rango de temperatura de funcionamiento continuo de -52 °C a +177 °C.

Aplicaciones

Los escenarios de aplicación habituales de este cable de extensión incluyen:

• Monitoreo de vibraciones del rotor de turbinas de vapor y gas
• Seguimiento del desplazamiento y la posición del eje de compresores centrífugos y axiales
• Análisis del movimiento dinámico del eje de la caja de engranajes
• Alineación del eje del generador hidroeléctrico y telemetría de vibraciones
• Protección de elementos rotativos de bombas industriales, ventiladores y torres de refrigeración

Información para pedidos

Especificaciones técnicas

Directrices de instalación

La instalación correcta del cable de extensión es fundamental para mantener la estabilidad de las mediciones de vibración y la inmunidad al ruido a largo plazo:

• Apriete siempre a mano los conectores coaxiales dorados miniatura ClickLoc. No utilice pinzas, ya que un par excesivo puede dañar los delicados contactos internos.
• Asegúrese de que el protector del conector esté completamente asentado sobre el punto de conexión hembra-macho para evitar la contaminación por aceite, humedad y productos químicos.
• Mantenga un radio de curvatura mínimo de 25.4 mm (1.0 in) para el cable blindado durante el tendido, a fin de evitar que se doble la cubierta de acero inoxidable o se dañe el núcleo interno de FEP.
• El blindaje debe conectarse correctamente a tierra en el bastidor del monitor o en el bloque de terminales; asegúrese de que el blindaje del cable de extensión permanezca aislado de la tierra de la máquina a lo largo de todo su recorrido.
• Dirija el cable por un conducto o bandejas exclusivos para evitar la proximidad a líneas de CA de alta tensión, que pueden inducir ruido en la señal del transductor.
