Fabricante: Bently Nevada
Número de producto: 330171-00-08-05-02-CN
País de origen:Estados Unidos
Tipo de producto: Sondas de proximidad
Pago: Transferencia bancaria, Western Union
Peso: 320g
Puerto de envío: Xiamen
Garantía: 12 meses

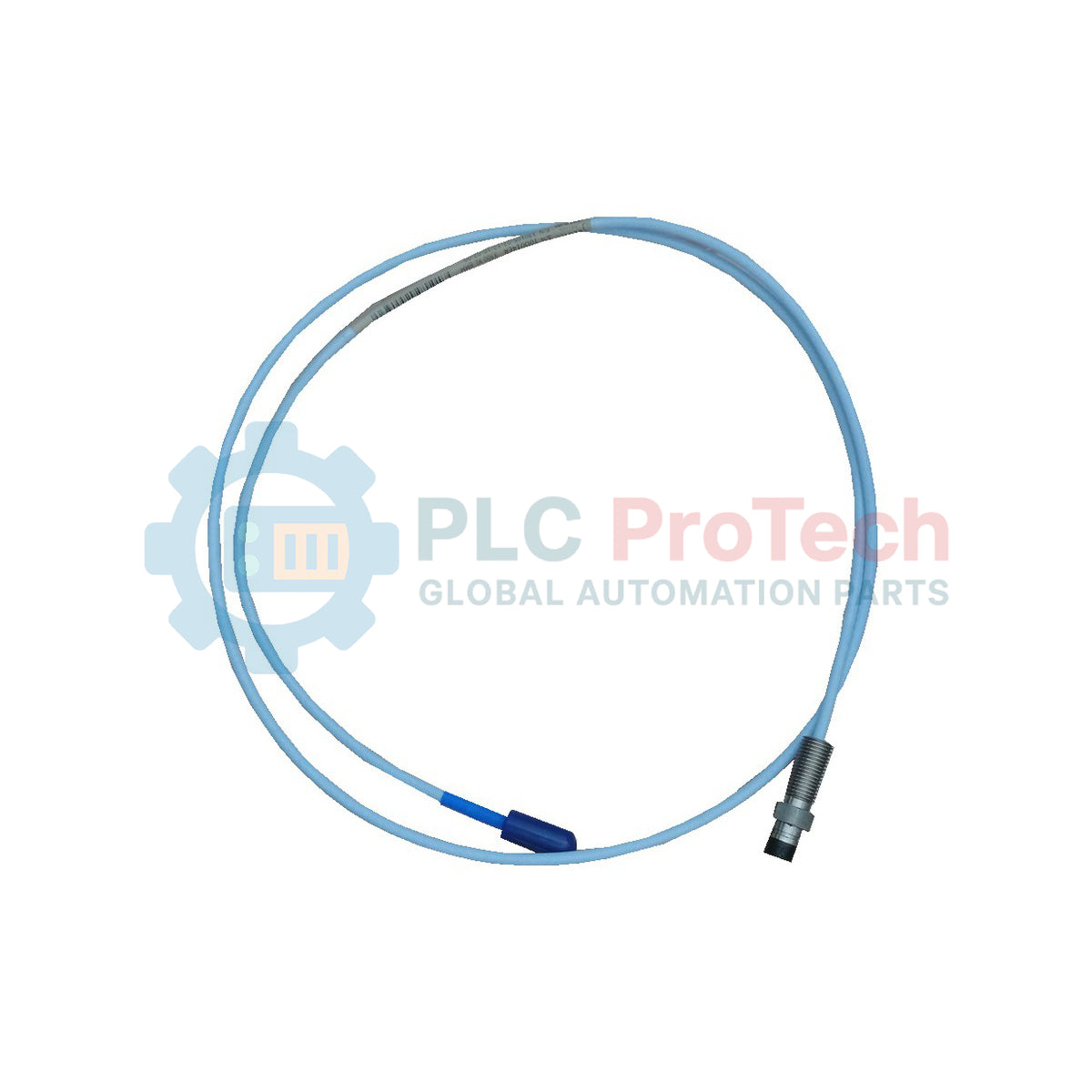

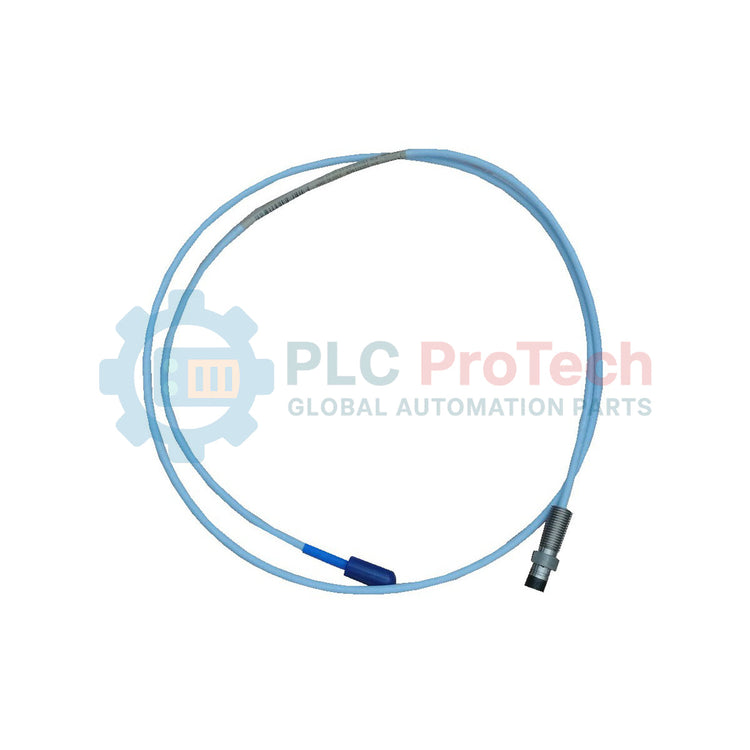

Al proporcionar mediciones fiables y sin contacto del desplazamiento y la vibración, el Bently Nevada 330171-00-08-05-02-CN representa un elemento clave en las arquitecturas de protección de maquinaria. Esta sonda de proximidad de 5 mm de la serie 3300 utiliza tecnología de corrientes de Foucault para capturar el movimiento dinámico del eje y los datos de posición estática de equipos rotativos. Encerrada en una carcasa roscada resistente, la unidad cuenta con una punta de sulfuro de polifenileno (PPS) de alto rendimiento y un robusto cable triaxial de 75 ohmios aislado con propileno-etileno fluorado (FEP), lo que garantiza la integridad de la señal en entornos industriales hostiles, calurosos y sumergidos en aceite.
| Sufijo del modelo | Opción de configuración | Valor de descripción |
|---|---|---|
| 330171 | Modelo base de la sonda | Sonda 3300 de 5 mm, rosca 1/4-28 UNF, sin armadura |
| 00 | Longitud sin rosca | 0.0 pulgadas |
| 08 | Longitud total de la carcasa | 0.8 pulgadas |
| 05 | Longitud total | 0.5 metros (1.6 pies) |
| 02 | Opción de conector | Conector coaxial ClickLoc miniatura, cable estándar |
| CN | Aprobación de la agencia | Aprobaciones específicas del país (China) |
| Fabricante | Bently Nevada |
| Número de pieza | 330171-00-08-05-02-CN |
| Serie de la sonda | 3300 (5 mm de diámetro) |
| Especificación de la rosca | 1/4-28 UNF |
| Material de la punta | Sulfuro de polifenileno (PPS) |
| Material de la carcasa | Acero inoxidable AISI 303 o 304 (SST) |
| Configuración del cable | Triaxial de 75 ohmios, aislado con FEP, cubierta estándar |
| Capacidad de tracción | Límite máximo de 222 N (50 lbf) |
| Temperatura de funcionamiento | -35 degC a +177 degC (-31 degF a +351 degF) |
| Protección contra la presión | Sello diferencial de presión con junta tórica de fluorocarbono |
| Peso neto | 0.323 kg (0.71 lbs) |
| Peso de envío | 2,0 kg (4,4 lbs) (Calculado) |
| País de origen | Estados Unidos |
Aunque las sondas de 5 mm 3300 pueden conectarse a sensores de proximidad antiguos específicos, se combinan de forma más fiable con sensores Proximitor estándar 3300 y 3300 XL configurados para sistemas de 5 mm. Debido a que esta sonda tiene una longitud total de 0,5 metros, requiere un cable de extensión de 4,5 metros compatible para alcanzar la longitud exacta del sistema de 5,0 metros necesaria para una calibración correcta del sensor (normalmente 200 mV/mil). Las longitudes de sistema incompatibles distorsionarán el factor de escala y provocarán errores de calibración durante la puesta en servicio.
La punta de la sonda de sulfuro de polifenileno (PPS) es muy resistente al ataque químico, pero puede astillarse o fracturarse bajo un impacto físico repentino. Durante la alineación del eje objetivo o las tareas de acoplamiento, asegúrese de que la sonda esté completamente retraída para evitar que el eje giratorio entre en contacto con la punta. Además, asegúrese de que el diámetro del avellanado que rodea la punta retraída de la sonda sea como mínimo el doble del diámetro de la punta (mínimo 0,4 pulgadas) para evitar interferencias de señal por carga lateral causadas por los metales de la carcasa circundante de la máquina.
La conexión coaxial miniatura ClickLoc debe mantenerse completamente libre de suciedad, aceite y humedad para garantizar una transmisión adecuada de señales de alta frecuencia. Limpie los contactos del conector con un limpiador de contactos sin residuos antes de acoplarlo. Se recomienda encarecidamente aplicar cinta de silicona autofusionable o protectores deslizables para conectores sobre la unión de conexión, a fin de sellarla contra la neblina de aceite de la máquina dentro de la caja de terminales o la carcasa.
ADVERTENCIA CRÍTICA
Antes de comenzar la instalación o el ajuste, asegúrese de que la maquinaria esté completamente apagada y bloqueada. Verifique que no haya tensiones dinámicas presentes en los circuitos cercanos. Evite apretar excesivamente la rosca de la sonda durante la instalación, ya que un par excesivo dañará la rosca de la carcasa o romperá el conductor coaxial interno.
Enrosque cuidadosamente la sonda en el soporte de montaje o la carcasa hasta que la punta quede cerca del eje objetivo. Utilice un conjunto de bloqueo de doble tuerca para fijar la posición una vez ajustada.
Mida la separación física eléctrica con un multímetro digital conectado a la salida del Proximitor, ajustando la tensión de polarización al punto medio especificado en la hoja de calibración del sistema (normalmente -10 VCC para rangos estándar).
Apriete la tuerca de bloqueo a un máximo de 4,4 N-m (39 in-lb) para fijar la rosca en su posición y asegúrese de que la separación del sensor no se desplace durante el apriete final.
Conecte firmemente el conector ClickLoc de la sonda al cable de extensión de 4,5 metros y coloque fundas protectoras sobre la unión para aislarla de los contaminantes ambientales.
