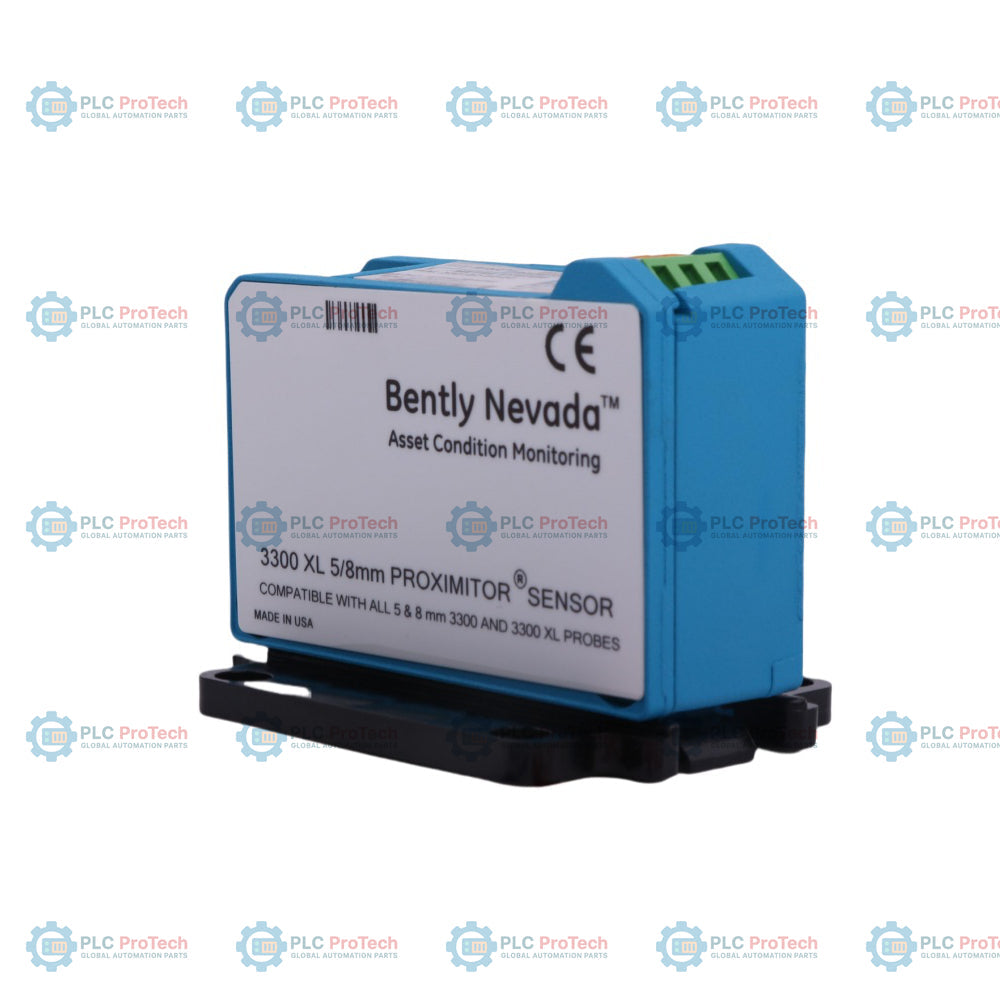

Sensor de proximidad Bently Nevada 330180-50-00 3300XL

Resumen del equipo

El 330180-50-00 es un sensor Proximitor 3300 XL de alto rendimiento, un componente fundamental del sistema de transductores de proximidad Bently Nevada 3300 XL. Utilizado principalmente en activos industriales pesados, como turbinas de vapor, compresores centrífugos y bombas de gran escala en los sectores de generación eléctrica y petróleo y gas, este sensor proporciona datos críticos de vibración y posición. El 330180-50-00 convierte las complejas señales de corrientes parásitas de una sonda de proximidad en una salida de voltaje lineal proporcional a la distancia entre la punta de la sonda y el material objetivo. Al proporcionar información precisa en tiempo real al sistema de protección de maquinaria 3500 o a un DCS, facilita la detección temprana de fallas, como la desalineación del eje o el deterioro de los cojinetes, reduciendo eficazmente el riesgo de fallas catastróficas y minimizando los costosos tiempos de inactividad no programados.

Desglose del sufijo del modelo

El sufijo alfanumérico del 330180-50-00 define la configuración específica del hardware y los parámetros de instalación necesarios para una integración fluida del sistema:

• 50 (Longitud total y montaje): Indica una longitud total del sistema de 5,0 metros (16,4 pies). Este sensor está calibrado específicamente para funcionar con una longitud combinada de sonda y cable de extensión de 5,0 metros. La configuración de "montaje en panel" está diseñada para instalaciones de alta densidad en riel DIN.

• 00 (Aprobación de organismos): Esta opción indica que no se requieren aprobaciones específicas de organismos para áreas peligrosas durante la instalación, por lo que es adecuada para entornos industriales de uso general.

Especificaciones técnicas

Preguntas frecuentes de campo industrial

¿Puedo usar un Proximitor de 5,0 metros con un sistema de cable de 9,0 metros?

No. El 330180-50-00 está calibrado específicamente de fábrica para una longitud eléctrica de 5,0 metros. Mezclarlo con un sistema de 9,0 metros provocará un Error significativo del factor de escala (SFE), lo que hará que las lecturas de vibración sean imprecisas y podría comprometer la seguridad de la máquina.

¿Cuáles son las ventajas del 3300 XL frente a los modelos Proximitor más antiguos?

La serie 3300 XL ofrece una inmunidad superior frente a EMI/RFI, mayor estabilidad térmica y está diseñada para instalaciones de alta densidad. También es compatible física y eléctricamente con sensores 3300 de 5 mm y 8 mm que no son XL, siempre que las longitudes del sistema coincidan.

¿Cómo soluciono un estado de "Límite del sensor" o "No OK"?

Verifique el voltaje de alimentación (debe ser de -24 VDC nominales) y revise todas las conexiones coaxiales para detectar humedad o residuos. Asegúrese de que la carcasa del Proximitor esté aislada eléctricamente del riel DIN si su filosofía de puesta a tierra requiere un monitoreo aislado.

Directrices de instalación y puesta en servicio de ingeniería

• Integridad de la longitud del sistema: Asegúrese de que la suma de la longitud del cable de la sonda y la longitud del cable de extensión coincida exactamente con el requisito de 5,0 metros del 330180-50-00. Incluso pequeñas desviaciones pueden provocar no linealidades en la señal de salida.

• Protección de la conexión coaxial: Utilice conectores ClickLoc y asegúrese de que estén limpios y secos antes de conectarlos. En entornos con mucha humedad o neblina de aceite, se recomienda encarecidamente utilizar cinta de silicona o un kit de "funda" para sellar la conexión entre el cable de extensión y el cable de la sonda.

• Verificación del voltaje de separación: Durante la puesta en servicio, utilice un micrómetro de husillo para realizar una comprobación de calibración estática. Ajuste la separación de la sonda hasta que la salida del Proximitor alcance el voltaje de "polarización" o "separación" deseado (normalmente -10 VDC para una lectura de escala media) antes de fijar la sonda en su posición.

• Puesta a tierra y aislamiento: El sensor Proximitor está diseñado con una base que proporciona aislamiento eléctrico respecto a la superficie de montaje. Mantenga este aislamiento para evitar bucles de tierra que puedan introducir ruido en la señal de vibración, algo especialmente importante en aplicaciones con motores accionados por VFD.
