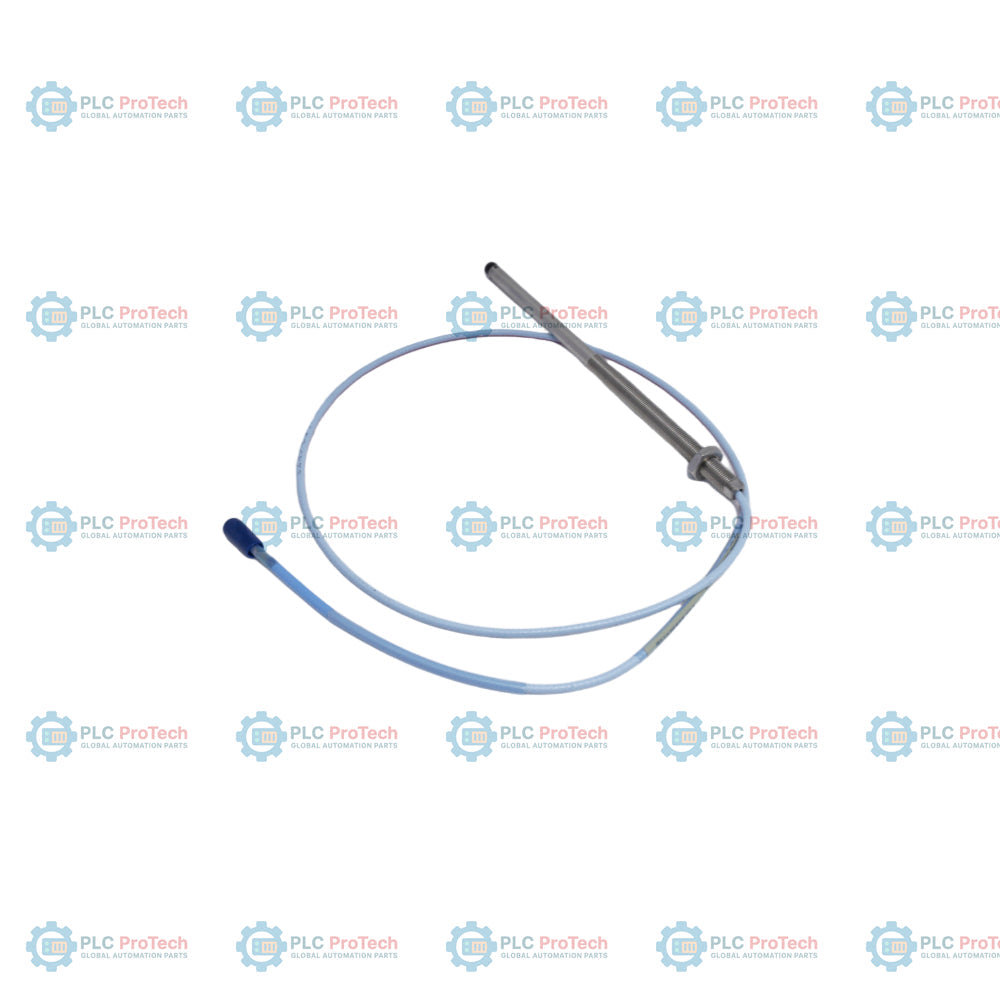

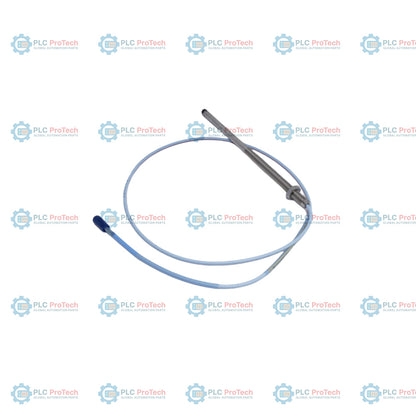

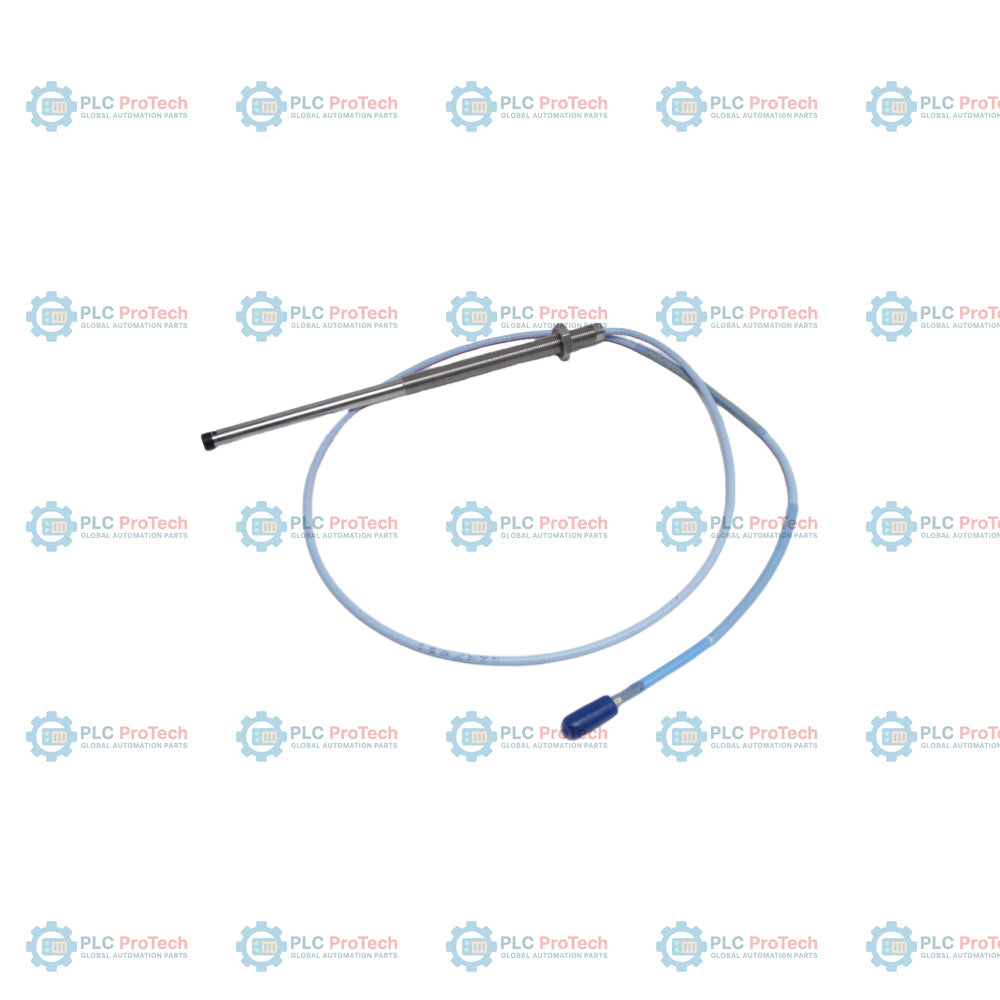

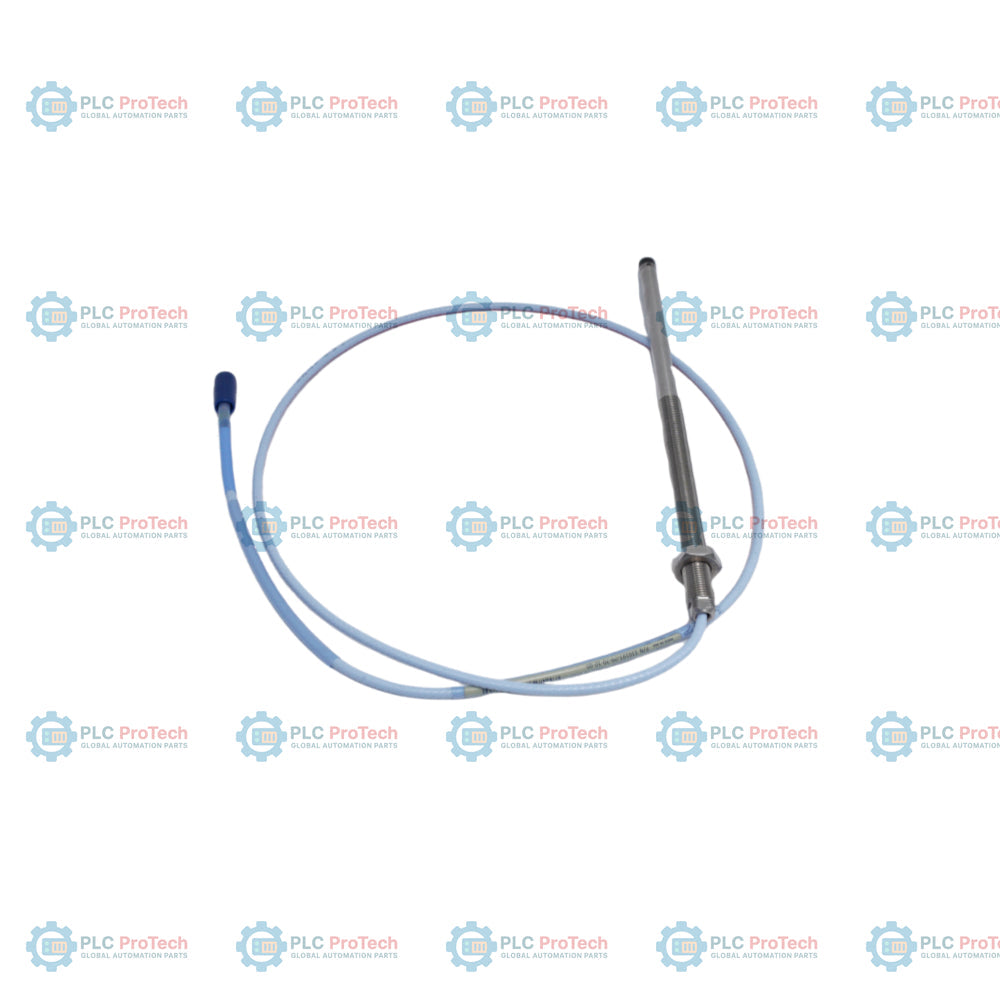

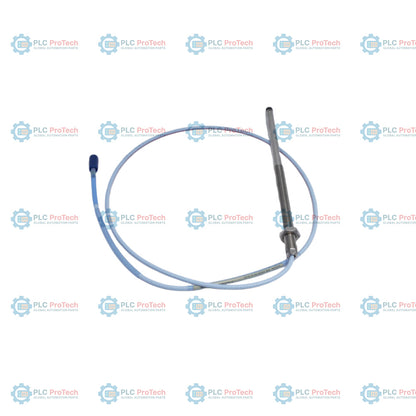

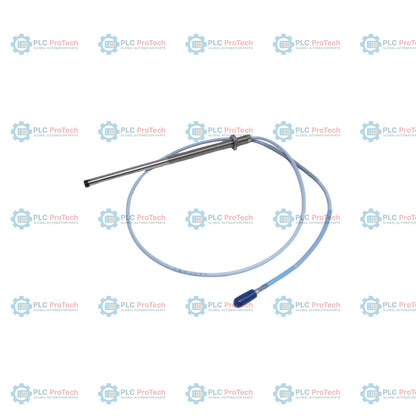

Sonda de proximidad Bently Nevada 330193-09-20-10-00 3300 XL 8 mm ETR Proximity Probe

Descripción

El 330193-09-20-10-00 es una sonda de proximidad ETR (Rango de Temperatura Extendida) de 8 mm diseñada para la medición sin contacto de desplazamiento por corrientes de Foucault en entornos industriales exigentes. Esta configuración cuenta con una rosca M10 x 1, una longitud sin rosca de 0.9 in (Opción 09), una longitud total de la carcasa de 2.0 in (Opción 20) y una longitud total de 1.0 m (Opción 10). Como componente de la serie ETR, está diseñada para mantener la precisión del sistema bajo condiciones térmicas más amplias en comparación con las sondas estándar 3300 XL, manteniendo plena compatibilidad con el sensor Proximitor 3300 XL y los cables de extensión estándar 3300 XL.

Esta sonda está destinada para su uso en sistemas transductores 3300 XL de 8 mm para monitorear la vibración del eje y la posición axial en maquinaria rotativa crítica como turbinas, compresores y bombas. El diseño sin blindaje (Opción 00 para conector/cable) requiere un enrutamiento cuidadoso para evitar daños mecánicos. Este SKU específico no incluye aprobación de agencia (Opción 00), por lo que es adecuado para ubicaciones no peligrosas donde no se requieren paquetes de certificación específicos.

Características

• Rosca M10 x 1 para aplicaciones de montaje métrico estándar
• Diseño de Rango de Temperatura Extendida (ETR) para estabilidad térmica
• Longitud sin rosca de 0.9 in y longitud total de la carcasa de 2.0 in
• Longitud del sistema de 1.0 m (de la sonda al conector)
• Conector coaxial Miniature ClickLoc
• Compatible con sensores Proximitor 3300 XL estándar y cables de extensión 3300 XL

Aplicaciones

• Monitoreo de vibración del eje de turbinas y compresores
• Medición de posición axial del rotor
• Protección de maquinaria rotativa crítica
• Monitoreo de procesos industriales a alta temperatura

Información para Pedido

Especificaciones Técnicas

Guía de Instalación

Asegúrese de instalar la sonda utilizando un soporte de montaje con rosca M10 x 1 para mantener el aislamiento eléctrico si es necesario. Al ajustar la distancia de la sonda, verifique el voltaje de separación usando un multímetro digital en los terminales del sensor Proximitor. Asegúrese de que el cable coaxial esté alejado de líneas de alto voltaje y fuentes de interferencia electromagnética extrema. Fije el cable para minimizar la vibración, asegurando que se respete el radio mínimo de curvatura durante el enrutamiento para evitar daños al conector y a la cubierta del cable.
