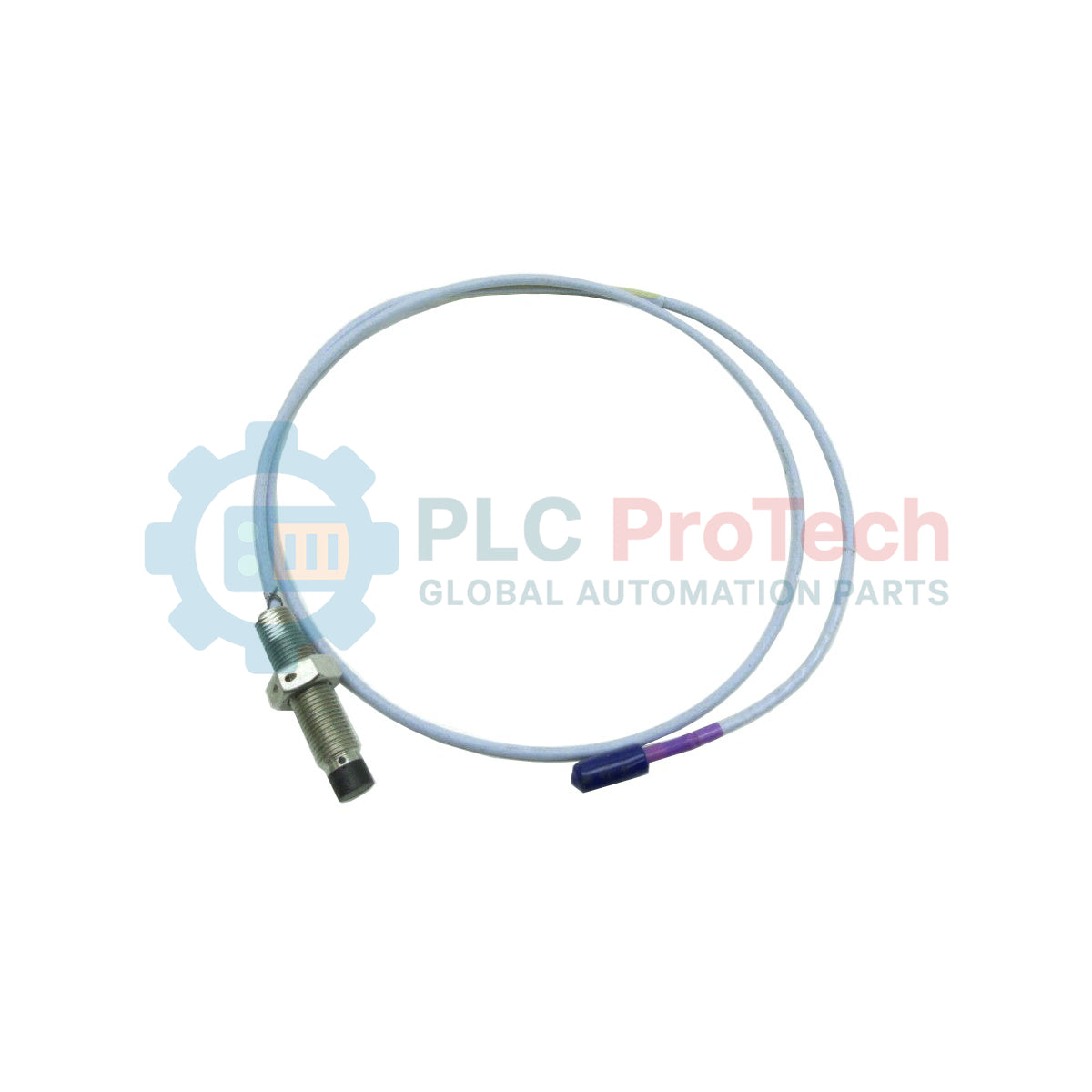

Bently Nevada 330705-02-18-10-02-CN 3300 XL Sonda de montaje inverso de 11 mm

Descripción

Diseñada para la supervisión de maquinaria industrial de alta fiabilidad, la Bently Nevada 330705-02-18-10-02-CN es un componente fundamental del Sistema de transductor de proximidad 3300 XL 11 mm. Esta sonda de montaje inverso está diseñada específicamente para entornos en los que las instalaciones con rosca estándar están restringidas, lo que permite instalarla desde el lado posterior de la carcasa de la máquina o del soporte de montaje. Al generar una señal de radiofrecuencia (RF) a través de su punta de 11 mm, la sonda mide con precisión la vibración dinámica del eje y la posición estática en maquinaria rotativa crítica.

El conjunto mecánico incorpora una robusta punta de sulfuro de polifenileno (PPS), moldeada directamente sobre una carcasa de sonda de acero inoxidable AISI 304 (SST). Una junta tórica integrada de Viton proporciona un sellado duradero contra las presiones diferenciales entre la punta de la sonda y la carcasa. Equipada con un cable triaxial de 75 ohmios de alta integridad, con aislamiento de propileno etileno fluorado (FEP), y un conector coaxial Miniature ClickLoc, esta sonda mantiene una impedancia de transmisión constante para minimizar la degradación de la señal durante un funcionamiento prolongado.

Características

• Configuración de montaje inverso: Diseñada para instalaciones con rosca trasera en las que el espacio libre de montaje es limitado.
• Punta de alta durabilidad: El material de la punta, sulfuro de polifenileno (PPS), resiste la degradación química y física.
• Carcasa resistente a la corrosión: Fabricada con acero inoxidable AISI 304 (SST) para ofrecer una larga vida útil en entornos industriales exigentes.
• Sellado con junta tórica de Viton: Sella contra la presión diferencial entre la punta de la sonda y la carcasa exterior.
• Conector Miniature ClickLoc: El sistema de conexión coaxial chapado en oro evita terminaciones flojas causadas por las vibraciones industriales.

Aplicaciones

• Medición de la vibración relativa del eje en turbinas de vapor y de gas.
• Monitoreo de la posición axial y el desplazamiento de empuje en compresores centrífugos.
• Seguimiento de la expansión de la carcasa y de la holgura entre rotor y estator.
• Perfilado del movimiento dinámico radial en bombas de proceso de alta presión.

Especificaciones técnicas

Conexiones e interfaces

Pautas de instalación

• Acoplamiento de la rosca: Asegúrese de que las roscas de acoplamiento de la carcasa estén limpias para evitar que se crucen durante la instalación de montaje inverso.
• Inspección de la junta tórica de Viton: Inspeccione visualmente el sello de Viton antes de insertarlo para garantizar la integridad del aislamiento de presión.
• Enrutamiento del cable: Respete las especificaciones del radio de curvatura mínimo para cables con aislamiento de FEP a fin de evitar la deformación concéntrica del conductor.
• Protección del conector: Asegúrese de que los conectores coaxiales ClickLoc se mantengan libres de suciedad y humedad durante la instalación; utilice las botas protectoras de silicona recomendadas en entornos húmedos.
