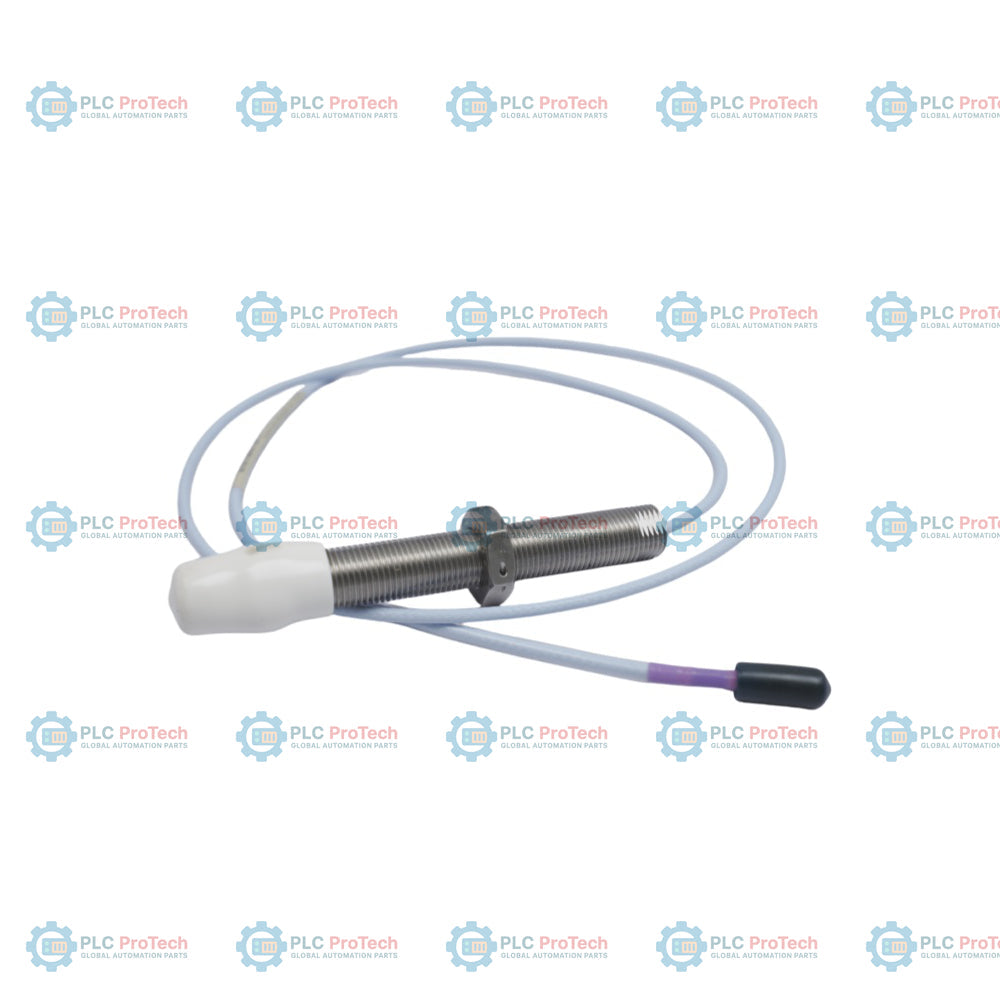

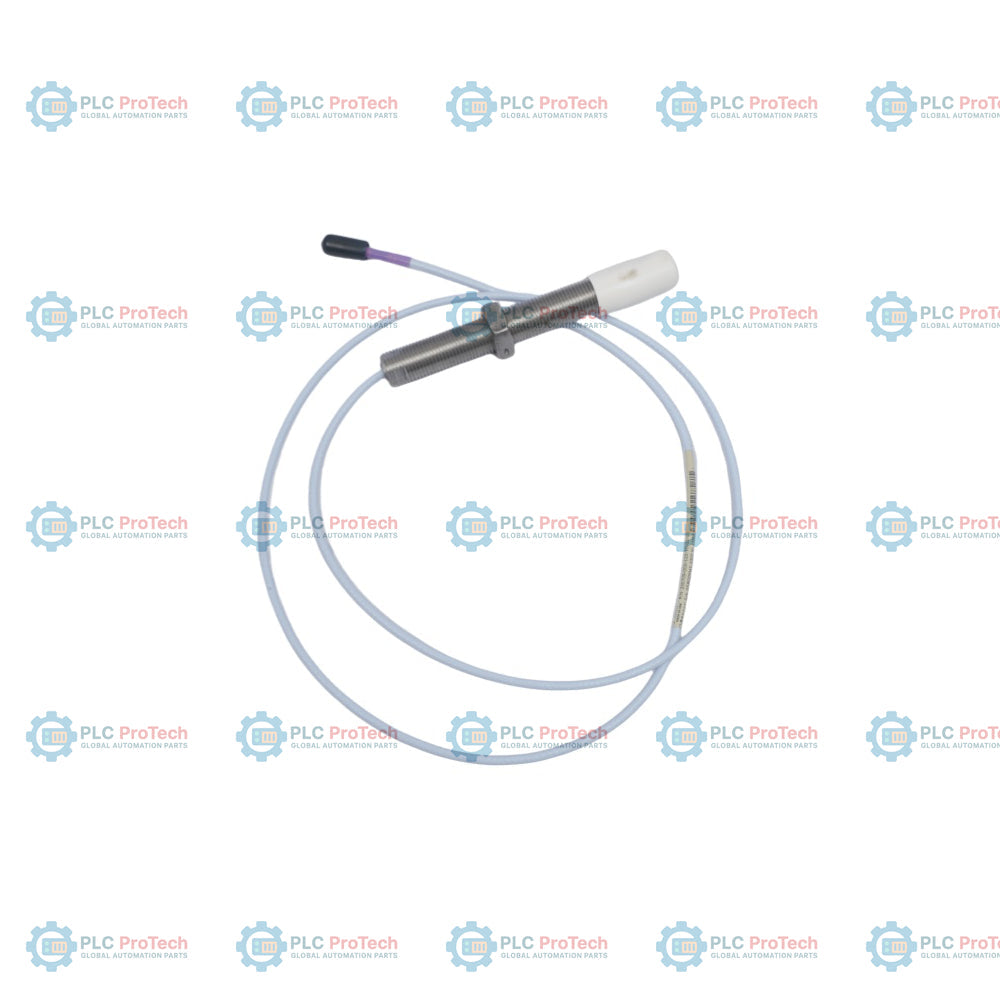

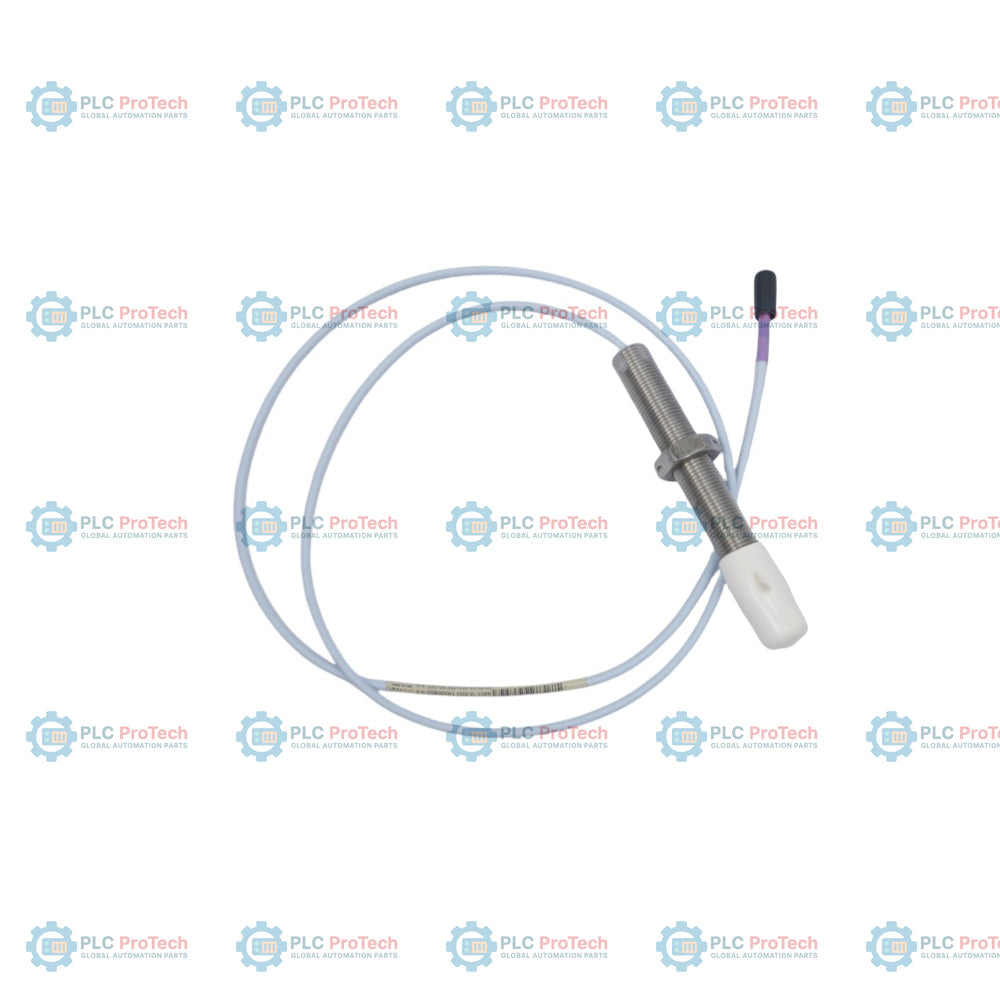

Sonda de proximidad Bently Nevada 330709-000-120-10-02-00 3300 XL de 11 mm

Descripción

La opción 000 (longitud sin rosca de 0 mm) y la opción 120 (longitud total de carcasa de 120 mm) especifican esta configuración de sonda de proximidad 3300 XL de 11 mm con rosca métrica: 330709-000-120-10-02-00, una sonda de proximidad sin contacto utilizada para medir el desplazamiento y la posición axial del eje. Como parte de una cadena de transductores 3300 XL de 11 mm, este sensor utiliza tecnología de corrientes de Foucault para rastrear la posición del rotor y la vibración del eje en maquinaria rotativa crítica. El diseño sin armadura integra una carcasa con rosca métrica M16 x 1,5, un cable coaxial estándar de 1,0 metro y un conector ClickLoc miniatura, y no requiere aprobaciones de organismos reguladores (opción 00) para aplicaciones estándar.

A diferencia de las variantes que incluyen una armadura flexible de acero inoxidable (como la serie 330710) o las que tienen protectores de conector incorporados (opción 01), esta configuración específica ofrece un conjunto de cable estándar sin armadura. La longitud de carcasa de 120 mm, completamente roscada con una rosca métrica M16 x 1,5, permite la inserción directa en carcasas de maquinaria roscadas estándar donde no se requiere armadura física. Los conectores ClickLoc de latón chapado en oro se fijan en su posición para evitar conexiones flojas durante el funcionamiento, mientras que los métodos patentados de integración TipLoc y CableLoc garantizan una unión robusta entre la punta, la carcasa y el cable.

Características

• La opción 330709 indica un cuerpo de sonda métrico sin armadura, con una rosca M16 x 1,5.
• La opción 000 indica una carcasa completamente roscada con una longitud sin rosca de 0 mm.
• La opción 120 indica una longitud total de carcasa de 120 mm.
• La opción 10 indica una longitud total de cable de 1,0 metro (3,3 pies).
• La opción 02 indica un conector coaxial miniatura ClickLoc con un cable estándar con aislamiento de FEP.
• La opción 00 indica que no se requieren aprobaciones de organismos reguladores.
• La contratuerca con orificios previamente perforados para alambre de seguridad viene de serie con la sonda.
• El método de moldeo patentado TipLoc proporciona una unión segura entre la punta de la sonda de sulfuro de polifenileno y la carcasa de acero inoxidable.
• El diseño patentado CableLoc proporciona una resistencia a la tracción de hasta 330 N (75 lb) desde la carcasa de la sonda hasta el cable de conexión.

Aplicaciones

• Supervisión de la vibración de ejes de turbinas y compresores
• Medición de la posición y el empuje del rotor
• Supervisión de la holgura de cojinetes de película fluida en maquinaria rotativa
• Sistemas críticos de protección de maquinaria industrial

Información para pedidos

Especificaciones técnicas

Directrices de instalación

• Asegúrese de que la profundidad de engrane de la rosca no supere los 24 mm para evitar atascos durante la instalación.
• Apriete la carcasa de la sonda M16 x 1.5 al par recomendado de 21.1 N-m (187 in-lb), hasta un máximo de 63.3 N-m (560 in-lb).
• Mantenga un radio de curvatura mínimo del cable de 25,4 mm (1,0 pulg.) durante el tendido para evitar daños en el conductor coaxial interno.
• Establezca la separación inicial de la sonda en aproximadamente 2,5 mm (100 mils) para una alineación óptima dentro del rango lineal de 4,0 mm (160 mils).
• Proteja los conectores coaxiales con cinta de silicona autoamalgamante o protectores externos en entornos húmedos o aceitosos.
