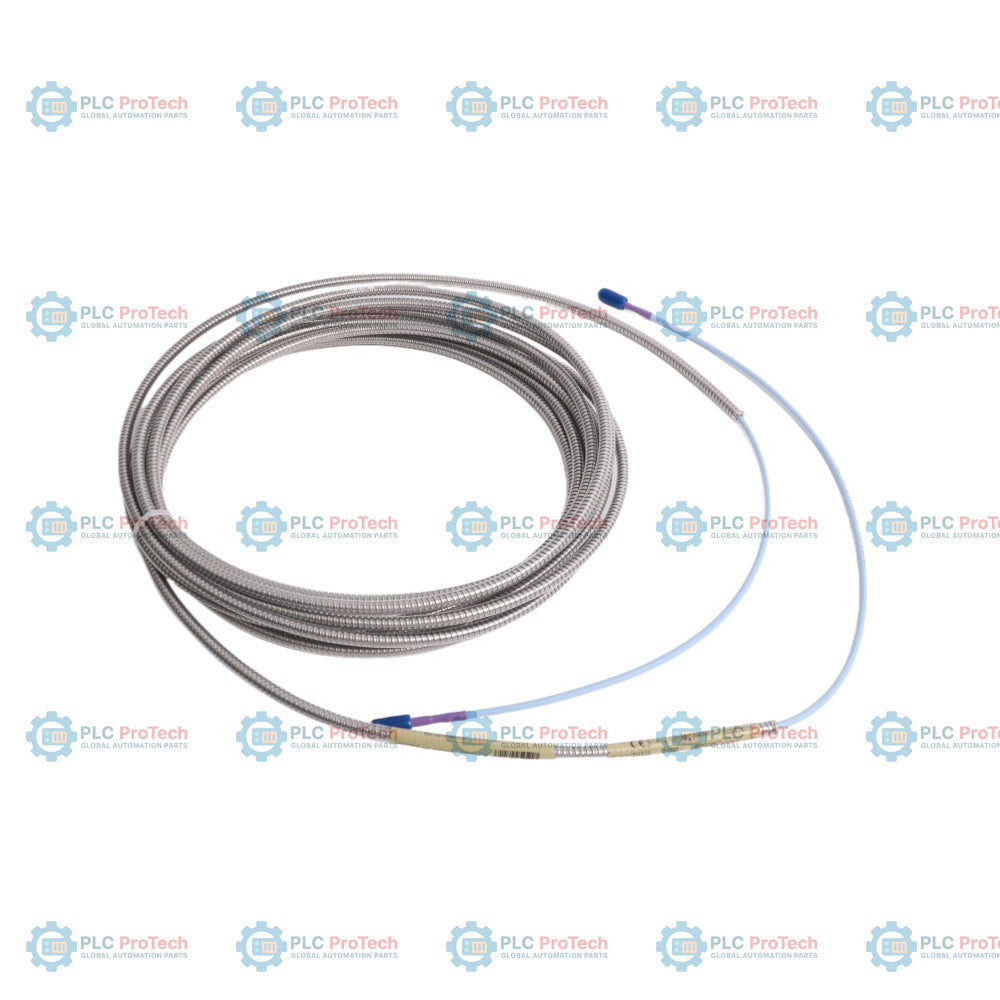

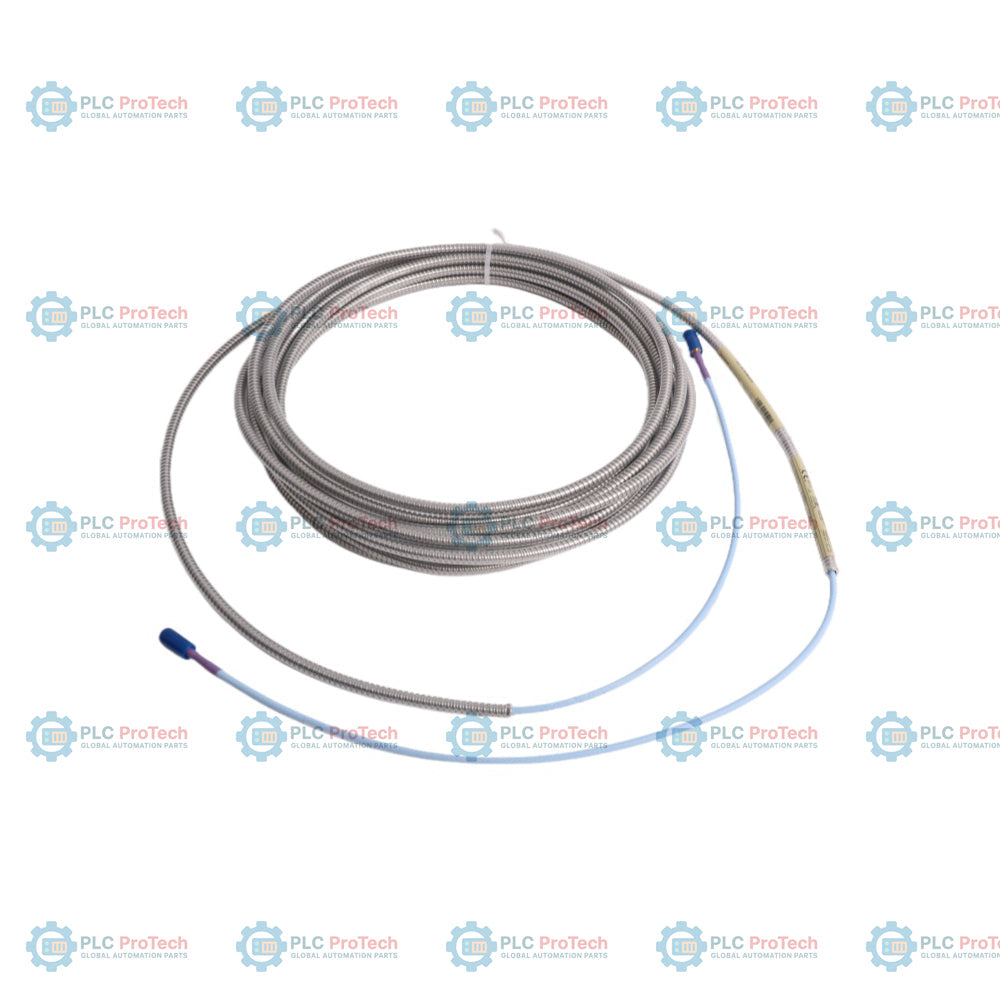

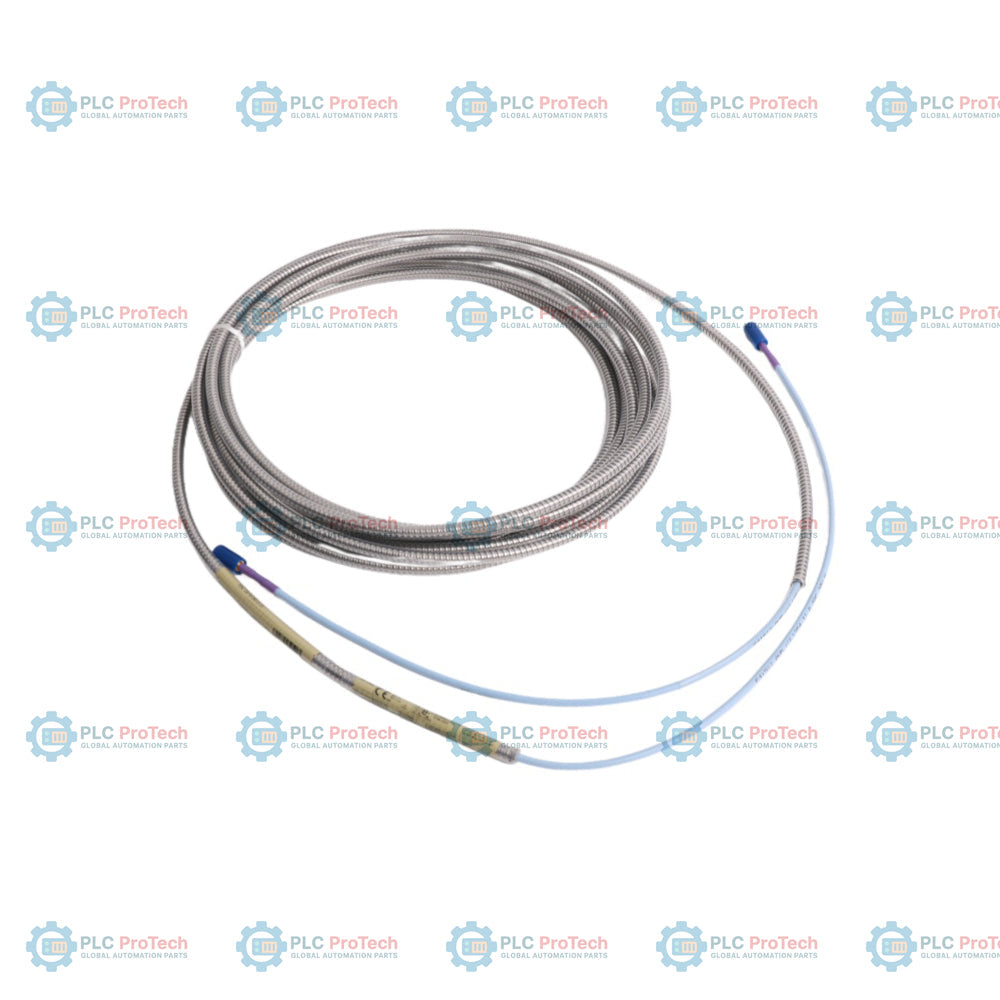

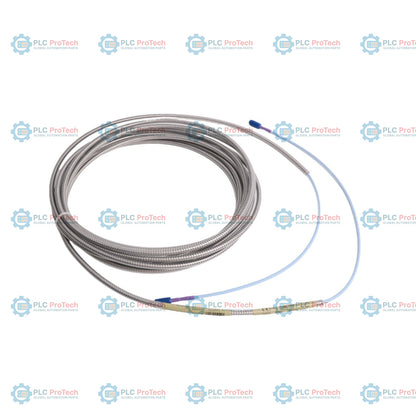

La opción 080 (longitud de 8,0 metros) y la opción 01 (cable coaxial blindado) especifican esta configuración del cable de extensión 3300 XL de 11 mm: 330730-080-01-05. Como enlace crítico en la cadena del transductor de proximidad, este cable de extensión 3300 XL de 11 mm conecta la sonda de 11 mm a un sensor Proximitor 3300 XL, lo que permite la medición continua y sin contacto de la vibración radial, la posición axial y la velocidad en maquinaria rotativa de gran tamaño.
Esta configuración utiliza un núcleo de cable triaxial de 75 ohmios aislado con propileno etileno fluorado (FEP) para proteger la integridad de la señal en entornos industriales de alta temperatura. El blindaje flexible adicional de acero inoxidable y la cubierta exterior de FEP protegen las líneas coaxiales contra la abrasión mecánica, los impactos físicos y la humedad corrosiva o los lubricantes de turbinas presentes en las plantas industriales.
Este cable se utiliza junto con sondas de proximidad de 11 mm en equipos rotativos industriales pesados, como turbinas de vapor, turbinas de gas, turbocompresores y generadores. El rango físico ampliado de los sistemas de transductores de 11 mm es especialmente adecuado para la supervisión de la posición de empuje (axial), las mediciones de expansión diferencial y los cálculos de caída de vástago en compresores alternativos donde se necesita un rango lineal más amplio. La cubierta blindada hace que esta configuración específica de cable sea óptima para tendidos a través de trayectos expuestos al aire libre, curvas de conductos y zonas con gran cantidad de residuos.
| Segmento de opciones | Código seleccionado | Descripción / Significado |
|---|---|---|
| Modelo base | 330730 | Cable de extensión 3300 XL de 11 mm |
| A: Opción de longitud del cable | 080 | 8.0 metros (26.2 pies) |
| B: Opción de conector y cable | 01 | Cable coaxial blindado (acero inoxidable AISI 302 flexible con cubierta exterior de FEP) |
| C: Opción de aprobación de organismos | 05 | Múltiples aprobaciones (CSA, ATEX, IECEx) para áreas peligrosas |
| Parámetro | Valor de la especificación |
|---|---|
| Fabricante | Bently Nevada (Baker Hughes) |
| Número de pieza / modelo | 330730-080-01-05 |
| Compatibilidad del sistema | Sistema transductor de proximidad 3300 XL de 11 mm |
| Material del cable | Cable triaxial de 75 ohmios, con aislamiento de propileno fluorado etileno (FEP) |
| Protección de la armadura | Armadura flexible de acero inoxidable AISI 302 con cubierta exterior protectora de FEP |
| Impedancia del cable | 75 ohmios |
| Capacitancia del cable | 69.9 pF/m (21.3 pF/pie), típica |
| Resistencia del núcleo (RCORE) | 0.6 +/- 0.2 ohmios |
| Resistencia de la cubierta (RJACKET) | 2.0 +/- 0.5 ohmios |
| Radio de curvatura mínimo | 25.4 mm (1.0 pulgada) |
| Resistencia a la tracción (máxima) | Clasificación de tensión de 270 N (60 lb) en la conexión entre el cable de la sonda y el cable de extensión |
| Temperatura de funcionamiento y almacenamiento | -52 °C a +177 °C (-62 °F a +351 °F) |
| Construcción del conector | Conectores coaxiales ClickLoc de latón chapado en oro |
Al instalar el cable de extensión, respete el radio de curvatura mínimo de 25.4 mm (1.0 pulgada) para proteger los conductores triaxiales internos y la armadura exterior contra la fatiga mecánica. Apriete manualmente los conectores coaxiales ClickLoc antes de aplicar el par de apriete final siguiendo las directrices de conector a conector; no supere un par máximo de 0.565 N-m. Para instalaciones húmedas o expuestas al aceite fuera de la carcasa de la máquina, aplique cinta de silicona autofusionable (número de pieza Bently Nevada 03200006) para sellar las uniones. Evite utilizar cinta dentro de las carcasas de turbinas, donde la exposición directa al aceite lubricante caliente puede degradar la estructura adhesiva.
Este componente transductor cumple con las principales normas industriales internacionales, incluida la Directiva de compatibilidad electromagnética de la Unión Europea 2014/30/UE (ensayado según EN 61000-6-2 y EN 61000-6-4) y la Directiva RoHS 2011/65/UE. Cuando se combina con sondas certificadas y sensores Proximitor bajo la opción 05, el sistema transductor cuenta con varias certificaciones internacionales para atmósferas peligrosas, que abarcan entornos de Clase I, División 1 y 2, y Zona 0, 1 y 2 (ATEX, IECEx y CSA).
Envío express mundial
Devoluciones y garantía
Fabricante: Bently Nevada
Número de producto: 330730-080-01-05
País de origen:Estados Unidos
Tipo de producto: Cable de Extensión de 11 mm 3300 XL
Código de barras: 8537101190
Pago: Transferencia bancaria, Western Union
Peso: 180g
Dimensiones: 50 mm x 100 mm x 100 mm (alto x W x profundidad)
Puerto de envío: Xiamen
Garantía: 12 meses
