Descripción

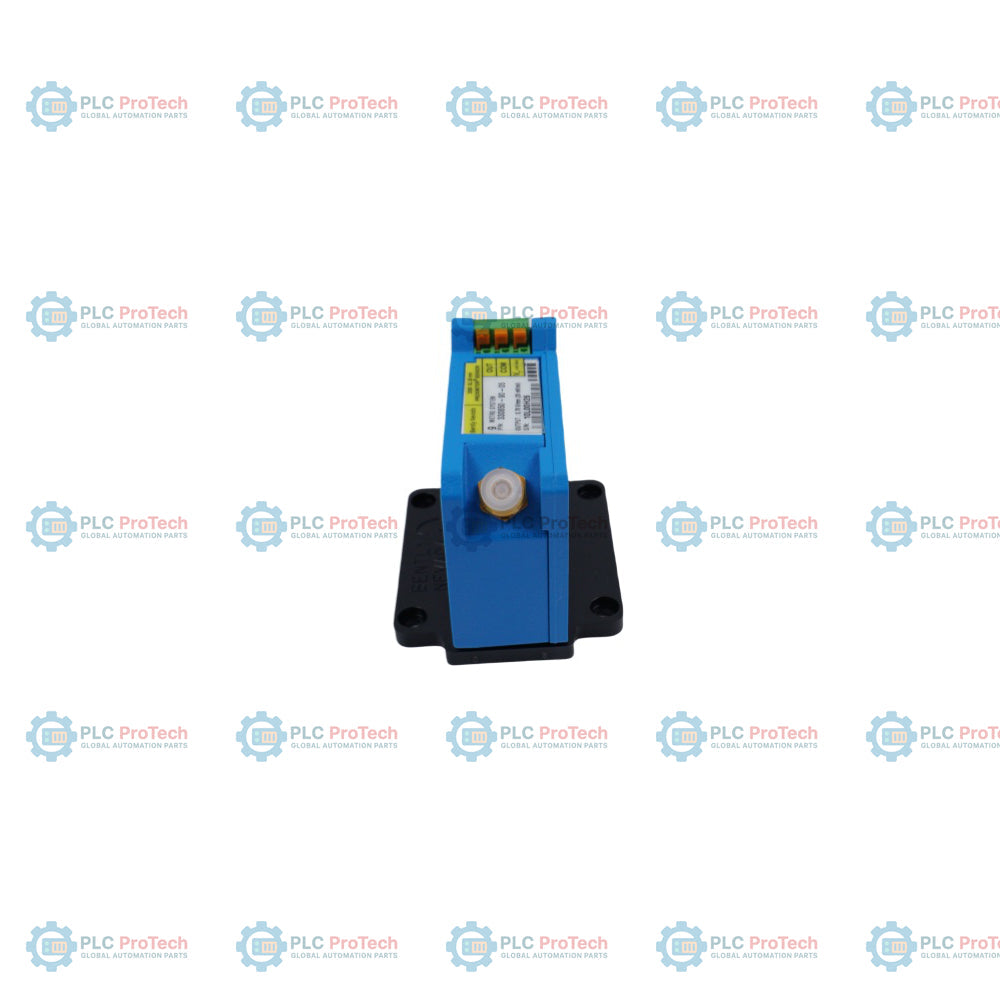

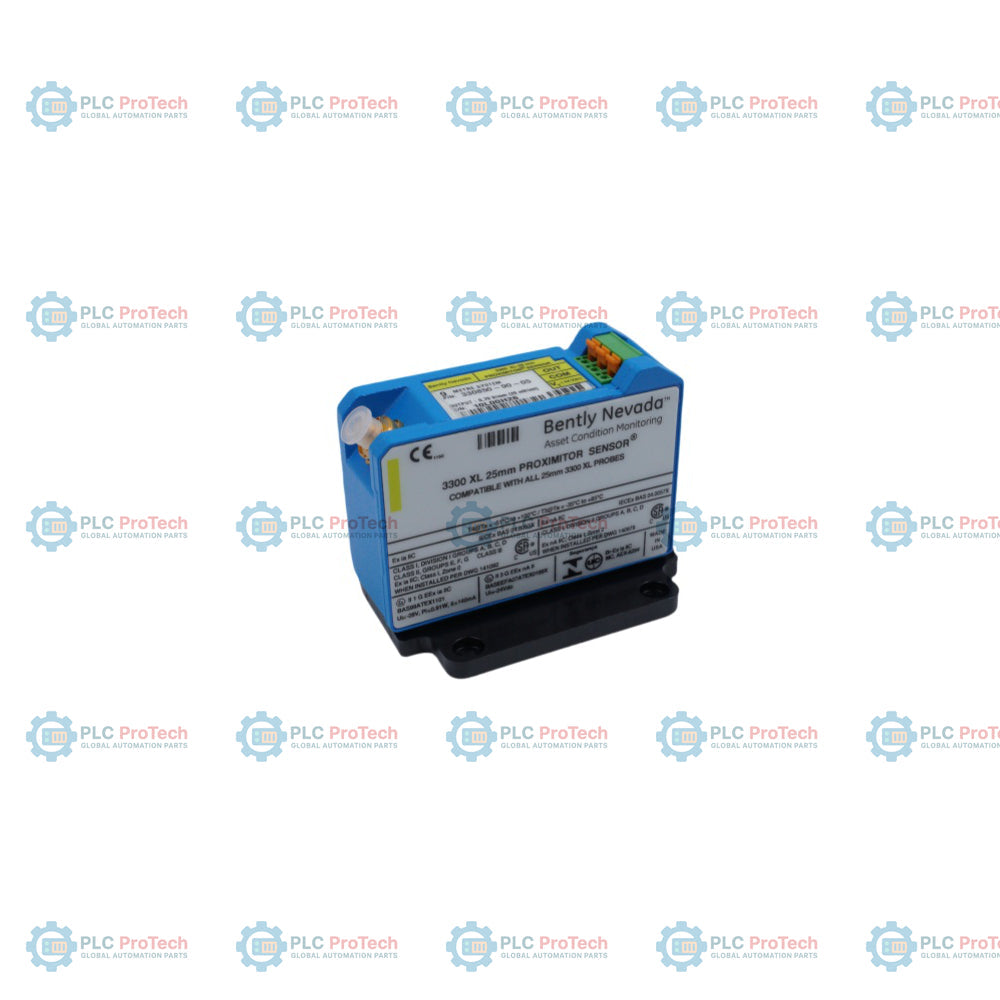

La opción 90 (longitud del sistema de 9,0 m, montaje en panel) y la opción 05 (múltiples homologaciones) definen esta configuración específica del sensor Proximitor 3300 XL de 25 mm — 330850-90-05. El sensor está diseñado para realizar mediciones de desplazamiento por corrientes de Foucault sin contacto y sobre objetivos grandes, especialmente en aplicaciones de supervisión de la posición de empuje, expansión diferencial y caída de varillas en maquinaria rotativa de alta velocidad.

A diferencia de los modelos de 5,0 m, este sensor Proximitor de 9,0 m viene calibrado de fábrica para coincidir con el perfil eléctrico de un sistema completo de 9,0 m, que incluye una sonda 3300 XL de 25 mm y un cable de extensión compatible. La carcasa de aluminio A380 proporciona protección física y aislamiento del blindaje, por lo que es adecuada para entornos industriales exigentes. El paquete integrado de múltiples homologaciones garantiza el cumplimiento de las normas internacionales de seguridad para atmósferas explosivas.

Características

• La opción 90 proporciona una calibración para una longitud del sistema de 9,0 metros, lo que permite una integración perfecta con conjuntos de sondas y cables de extensión compatibles de 9,0 metros.
• La configuración de montaje en panel permite una instalación mecánica directa y segura en superficies planas o envolventes estándar.
• La opción 05 proporciona múltiples homologaciones completas de organismos (incluidas CSA, ATEX, IECEx y NEPSI) para aplicaciones intrínsecamente seguras y sin chispas.
• Acepta una alimentación de entrada de -17,5 Vcc a -26 Vcc en condiciones de funcionamiento estándar.
• Ofrece un rango lineal ampliado de 12,7 mm (500 mils), a partir de 0,63 mm (25 mils) del objetivo.
• Proporciona un factor de escala nominal de 0,787 V/mm (200 mV/mil) para un seguimiento fiable del desplazamiento.
• Los materiales de los conectores, latón chapado en oro y cobre-berilio chapado en oro, maximizan la integridad de la señal durante largos periodos de servicio.

Aplicaciones

Las aplicaciones típicas de supervisión en industrias pesadas incluyen:

• Mediciones de la posición de empuje en turbinas de vapor
• Supervisión del desplazamiento axial y radial de ejes de gran diámetro
• Supervisión de la caída de varillas en compresores alternativos
• Sistemas de protección de maquinaria rotativa industrial
• Mediciones de expansión diferencial en turbinas de generación eléctrica

Información para pedidos

Especificaciones técnicas

Conexiones e interfaces

Directrices de instalación

Para montar correctamente el sensor Proximitor y garantizar su funcionamiento a largo plazo, siga estas directrices:

• Calibre del terminalado del cableado de campo: Acepta cables de campo de 0,2 a 1,5 mm2 (16 a 24 AWG). Se recomienda utilizar un cable triaxial apantallado de tres conductores para garantizar la integridad de la señal.
• Distancia máxima: No supere una longitud máxima de 305 metros (1.000 pies) entre el sensor Proximitor 3300 XL y el sistema de monitorización.

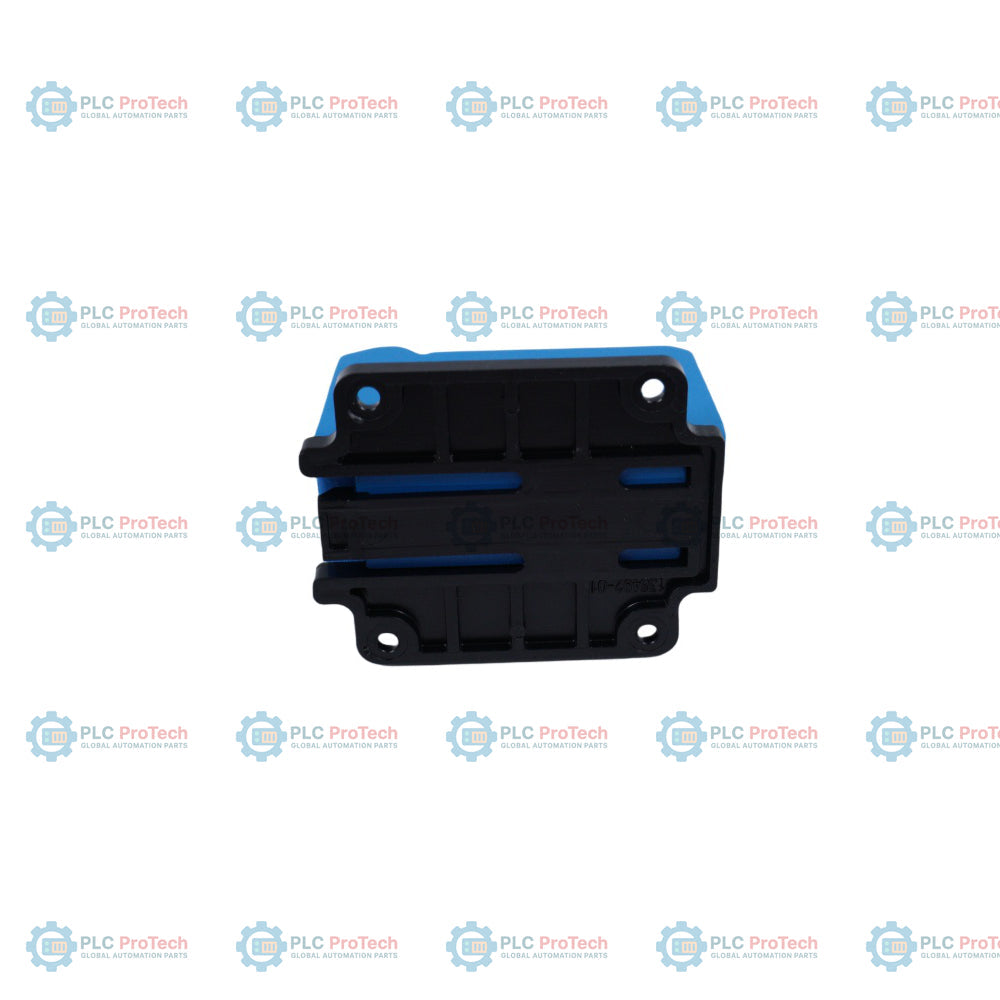

• Montaje: Instale el sensor sobre una superficie plana y limpia utilizando los cuatro orificios integrados de montaje en panel con tornillos estándar 6-32 UNC.
• Cableado para ubicaciones peligrosas: Siga el plano de instalación correspondiente de Bently Nevada (141092 para instalaciones intrínsecamente seguras o 140979 para instalaciones antichispas/de seguridad aumentada) al realizar la instalación en zonas que requieran barreras de seguridad.

Cumplimiento y certificaciones

Este sensor Proximitor cumple las principales normas internacionales para instalaciones en ubicaciones peligrosas, entre ellas:

• Marcado CE: Cumple las directivas europeas de marcado CE.
• Seguridad intrínseca (EPL Ga/Gc): Ex ia IIC T5...T1 Ga cuando se instala con barreras Zener o aisladores galvánicos aprobados.
• Seguridad aumentada / antichispas (EPL Gc): Ex nA IIC T5...T1 Gc y Ex ec IIC T5...T1 Gc.
• Clasificaciones norteamericanas: Clase I, Zona 0: AEx/Ex ia IIC T5...T1 Ga; Clase I, Grupos A, B, C y D; Clase II, Grupos E, F y G; Clase III.
