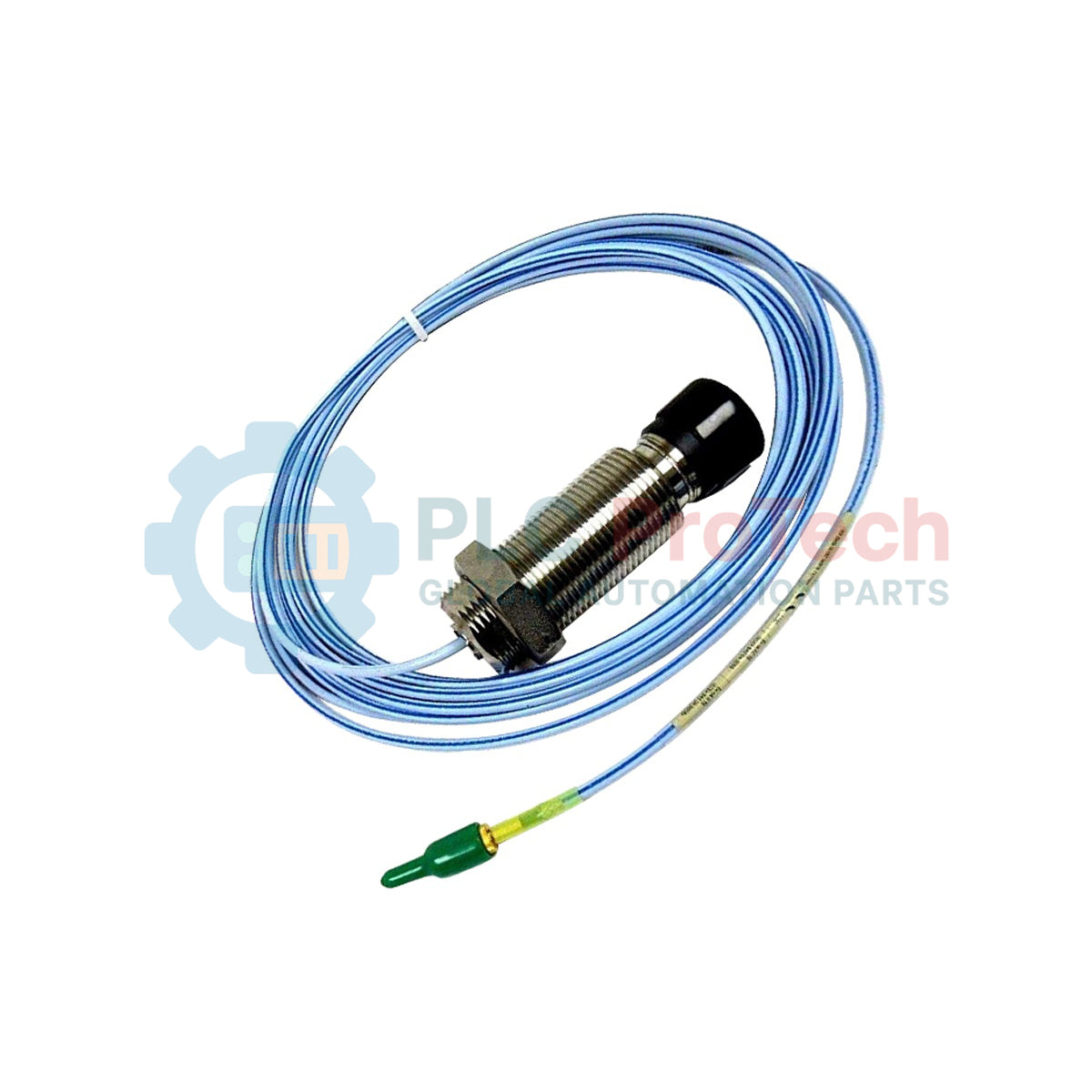

Bently Nevada 330851-02-000-050-90-00-CN Sonda de proximidad de 25 mm 3300 XL

Descripción

Diseñada para entornos exigentes de protección de turbomaquinaria, la sonda de proximidad Bently Nevada 330851-02-000-050-90-00-CN proporciona mediciones de desplazamiento estático y dinámico sin contacto, altamente estables. Este sensor es un componente central del sistema transductor de proximidad 3300 XL de 25 mm, configurado específicamente para supervisar el desplazamiento de empuje, la expansión diferencial y la posición del eje en turbinas de vapor de clase industrial, turbinas de gas y compresores industriales pesados.

Características

• Rango lineal ampliado: Calibrada específicamente para parámetros de gran desplazamiento en los que las sondas estándar de 8 mm no ofrecen un intervalo de medición suficiente.
• Diseño mecánico robusto: Carcasa roscada métrica M30x2 de acero inoxidable que ofrece resistencia estructural durante la instalación en campo con alto par de apriete.
• Configuración de tendido sin armadura: Equipada con un cable coaxial de 9.0 metros optimizado para disposiciones en conductos protectores.
• Integración hermética: La estructura de punta de 25 mm ofrece resistencia al aceite y a los productos químicos, protegiendo la bobina interna de los fluidos agresivos del alojamiento de la turbina.
• Compatibilidad con el objetivo: Calibrada de serie para el seguimiento de alta precisión en materiales objetivo de acero AISI 4140.

Aplicaciones

• Supervisión de la posición de empuje y el desgaste axial en turbinas industriales pesadas de vapor/gas.
• Seguimiento de la expansión diferencial de los rotores de turbina con respecto a la carcasa de la máquina.
• Mediciones dinámicas de vibración radial en maquinaria de servicios pesados.
• Detección de caída de varillas y posición del eje en compresores alternativos.

Especificaciones técnicas

Perspectivas de ingeniería empírica

Modelos alternativos y compatibilidad

La sonda 330851-02-000-050-90-00-CN de 25 mm es eléctricamente distinta de los sistemas de sondas de proximidad estándar de 8 mm o 5 mm. Esta unidad nunca debe conectarse a sensores Proximitor 3300 XL de 8 mm, ya que hacer coincidir la inductancia de la bobina de la sonda con el controlador incorrecto impedirá la calibración y activará estados de error del sistema. Esta sonda es exclusivamente compatible con sensores Proximitor 3300 XL de 25 mm.

Errores de aplicación y notas de ingeniería

Debido al gran diámetro de 25 mm de la punta del sensor, esta sonda presenta una huella de campo electromagnético mayor que la de las sondas más pequeñas. Para evitar la diafonía o las interferencias de las paredes laterales, los ingenieros deben mantener una distancia radial libre de al menos 76 mm (3,0 pulgadas) respecto de cualquier objeto metálico adyacente. La calibración estándar de fábrica se realiza con objetivos de acero AISI 4140; el uso de perfiles de otras aleaciones objetivo provocará una desviación del factor de escala.

Consejos de puesta en servicio y cableado

Al tender el cable coaxial integrado sin armadura de 9,0 metros, asegúrese de respetar estrictamente el radio de curvatura mínimo de 25,4 mm (1,0 pulgada) para evitar fracturar el conductor interno. Para garantizar la integridad de la señal en el monitor, proteja los conectores coaxiales miniatura dentro de una caja de conexiones específica y selle todas las uniones roscadas con cinta de silicona autofusionable para impedir la entrada de humedad y vapores químicos.
