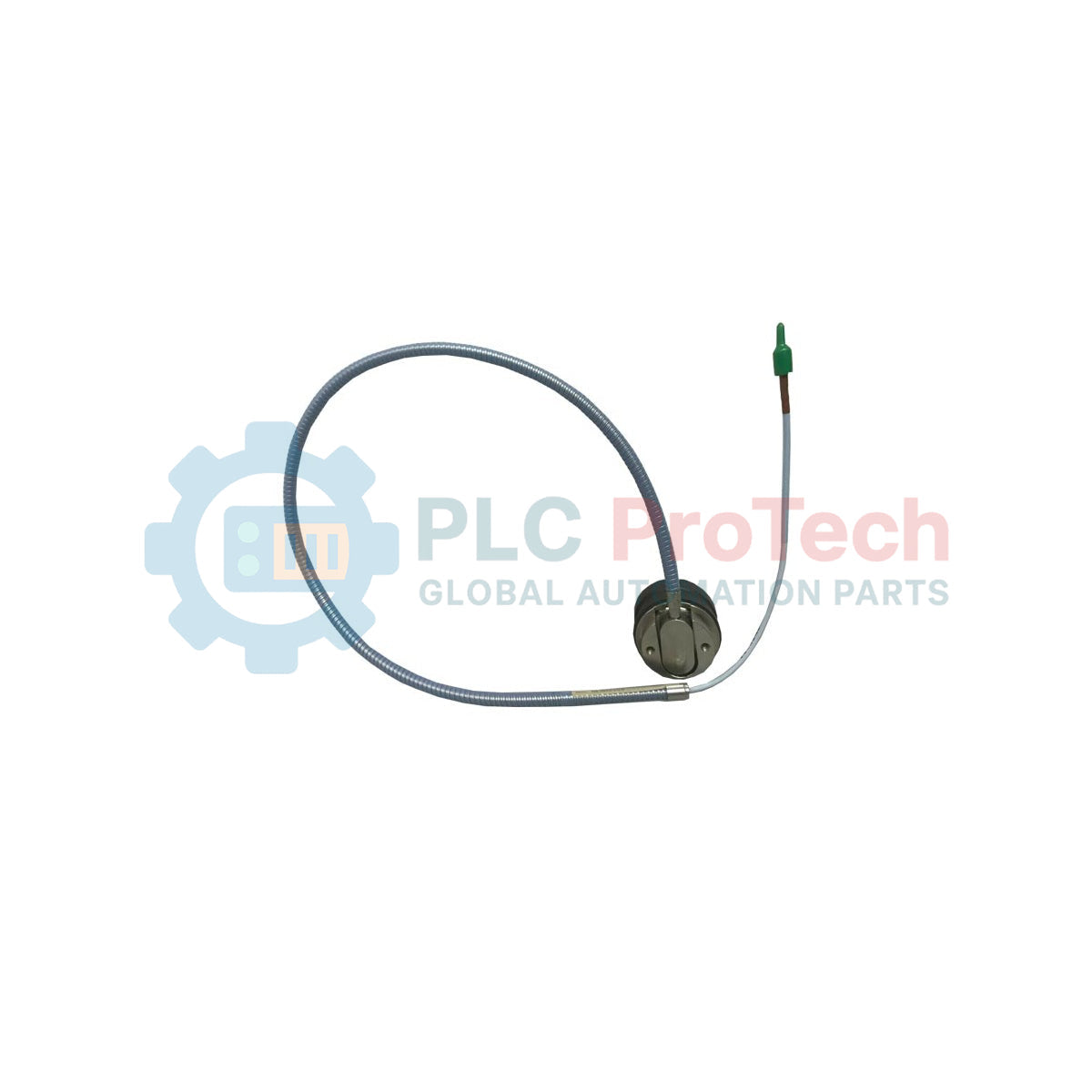

Bently Nevada 330876-03-50-01-00 3300 XL Sonda de proximidad de 50 mm

Descripción

Diseñada para mediciones de alta precisión de desplazamiento y vibración en maquinaria rotativa industrial de gran tamaño, la Bently Nevada 330876-03-50-01-00 funciona como un componente esencial del sistema de transductor de proximidad 3300 XL de 50 mm. Este robusto sensor de corrientes de Foucault de 50 mm está diseñado para soportar exposiciones a entornos extremos y ofrecer mediciones dinámicas constantes y sin contacto. Con un diseño resistente de carcasa lisa con salida lateral y un cable FluidLoc para alta temperatura con armadura protectora, esta sonda proporciona una integridad estructural excepcional y protección de la señal en entornos industriales exigentes y expuestos a fluidos.

Características

• Cable FluidLoc para alta temperatura: Diseñado con un bloqueo FluidLoc especializado para evitar la migración de fluidos de proceso a lo largo del núcleo interno del cable.
• Armadura flexible protectora: La armadura de acero inoxidable protege el cable coaxial físico contra impactos mecánicos, curvaturas pronunciadas y desgaste abrasivo.
• Carcasa lisa con salida lateral: La configuración de carcasa cilíndrica lisa de 1,99 pulgadas de diámetro optimiza los espacios de instalación en alojamientos de maquinaria especializados.
• Longitud ampliada de 5,0 metros: Fabricada con una longitud exacta del sistema de 5,0 metros (16,4 pies) para mantener los parámetros correctos de adaptación eléctrica con los sensores proximitor correspondientes.
• Supervisión dinámica de vibración y posición: Optimizada para mediciones críticas de expansión diferencial, posición de empuje y vibración del eje en turbinas de vapor y gas a escala de central eléctrica.

Aplicaciones

• Mediciones de vibración del eje y empuje axial en conjuntos de turbina de vapor y generador.
• Supervisión de la expansión de la carcasa y la expansión diferencial de turbinas de gas industriales.
• Supervisión de cojinetes hidrodinámicos de compresores y expansores petroquímicos de gran tamaño.
• Observación del desplazamiento del eje de bombas de fluidos a alta temperatura en condiciones de proceso exigentes.

Especificaciones técnicas

Conocimientos empíricos de ingeniería

El funcionamiento y mantenimiento de redes de sensores de maquinaria a gran escala requiere un estricto cumplimiento de los parámetros de configuración a nivel del sistema. A continuación se presentan conocimientos prácticos de ingeniería de campo para este modelo específico de sonda:

Modelos alternativos y compatibilidad

Esta sonda de 50 mm está diseñada específicamente para el sensor Proximitor 3300 XL de 50 mm (normalmente de la serie 330780). Es eléctricamente incompatible con los sistemas estándar 3300 XL de 8 mm, 11 mm o 25 mm. Sustituir una sonda estándar por esta sonda de alto desplazamiento requiere un cambio completo de calibración del sistema, incluido el emparejamiento de la electrónica del sensor Proximitor y la recalibración de las configuraciones de los canales del bastidor de monitorización.

Errores de aplicación y notas de ingeniería

Al tender el cable FluidLoc de alta temperatura, asegúrese de que la armadura de acero inoxidable no roce contra esquinas metálicas estructurales afiladas. Aunque la construcción FluidLoc evita la migración de fluidos por acción capilar, la vibración mecánica constante puede desgastar la armadura y la cubierta exterior, provocando bucles de tierra o fallos intermitentes de conexión entre la pantalla y tierra. Respete un radio de curvatura mínimo de 25,4 mm (1,0 pulgada) para los cables blindados durante la planificación del tendido.

Consejos de puesta en servicio y cableado

Verifique que la longitud física eléctrica absoluta del sistema (sonda más cualquier cable de extensión) coincida con la longitud calibrada de 5,0 metros del Proximitor. Las longitudes del sistema que no coincidan distorsionarán el factor de escala de RF y provocarán errores significativos de linealidad en todo el rango de medición ampliado de la sonda. Limpie todos los conectores coaxiales con un limpiador de contactos sin residuos y asegure la conexión utilizando los kits protectores de conectores recomendados para evitar la entrada de aceite en el punto de unión.
