Descripción

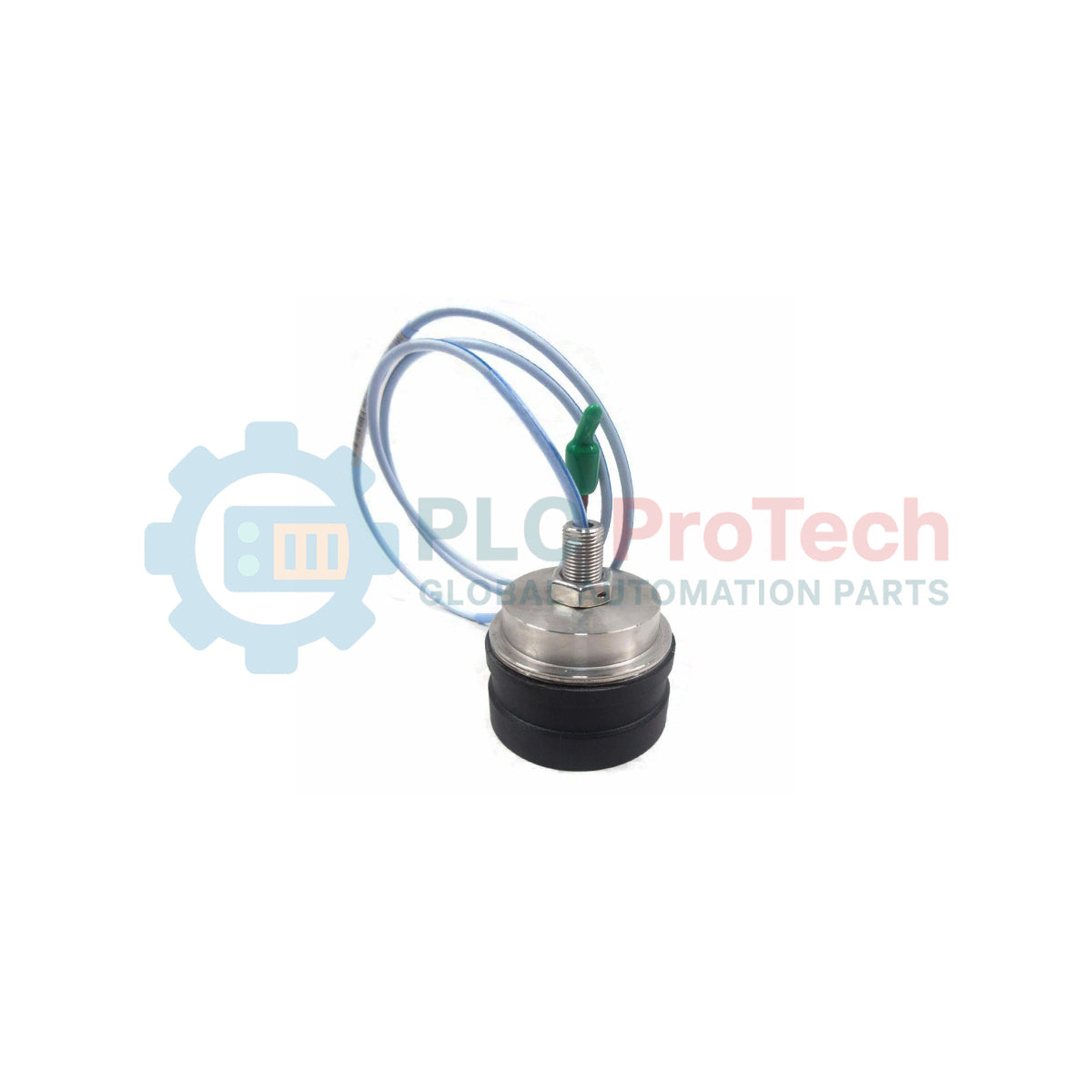

Diseñado para mediciones de desplazamiento y vibración en turbomaquinaria industrial de servicio pesado, el Bently Nevada 330876-03-90-00-00 funciona como un cabezal transductor altamente especializado dentro del sistema de transductor de proximidad 3300 XL 50 mm. Al incorporar una punta de polisulfuro de fenileno (PPS) y una carcasa de acero inoxidable AISI 304, este sensor está diseñado para soportar entornos de proceso exigentes. El modelo cuenta con una carcasa de diámetro liso de 1,99 pulgadas con una configuración de enrutamiento del cable con salida lateral, lo que proporciona un perfil optimizado para espacios físicos reducidos. Incluye un cable FluidLoc para altas temperaturas de 9,0 metros (29,5 pies) integrado y sin armadura, que garantiza una transmisión fiable de la señal hasta el sensor proximitor complementario en zonas de alta temperatura.
Características
- Gran diámetro de punta de 50 mm optimizado para mediciones de un rango lineal ampliado en turbinas de vapor o gas y generadores de gran escala.
- Material de la punta de la sonda de polisulfuro de fenileno (PPS), resistente a sustancias químicas.
- Robusta construcción de la carcasa de acero inoxidable AISI 304 para una estabilidad mecánica prolongada.
- Diseño de sellado con juntas tóricas de Viton para evitar el bypass del medio de proceso.
- Diseño del cable FluidLoc para altas temperaturas, resistente a la entrada de fluidos y a una elevada tensión térmica.
Aplicaciones
- Monitoreo de la posición axial y la vibración del eje en grandes turbinas de vapor de centrales eléctricas.
- Turbinas de gas de alta potencia y generadores industriales.
- Compresores y expansores de proceso de servicio pesado.
- Cojinetes guía de generadores de turbinas hidroeléctricas.
Especificaciones técnicas
| Parámetro |
Especificación |
| Fabricante |
Bently Nevada |
| Código de modelo |
330876-03-90-00-00 |
| Serie |
3300 XL 50 mm |
| Opción de carcasa de la sonda |
Diámetro liso de 1,99 pulgadas - Salida lateral (-03) |
| Opción de longitud total |
9,0 metros (29,5 pies) (-90) |
| Opción de armadura |
Cable FluidLoc para altas temperaturas (-00) |
| Opción de aprobación de agencia |
Sin aprobaciones (-00) |
| Material de la punta de la sonda |
Polisulfuro de fenileno (PPS) |
| Material de la carcasa de la sonda |
Acero inoxidable AISI 304 (SST) |
| Sistema de sellado |
Juntas tóricas de Viton |
| País de origen |
Estados Unidos |
| Peso de envío (calculado) |
5,0 kg |
Información empírica de ingeniería
Modelos alternativos y compatibilidad
Esta sonda de 50 mm debe utilizarse con un sensor Proximitor 3300 XL de 50 mm compatible, configurado para una longitud de sistema de 9,0 metros. Intentar utilizar esta sonda con dispositivos electrónicos Proximitor estándar de 8 mm, 11 mm o 25 mm provocará salidas no lineales, errores completos de calibración y una protección deficiente de la maquinaria.
Errores de aplicación y notas de ingeniería
Debido al gran diámetro de punta de 50 mm, el campo magnético radiado es significativamente más amplio que el de las sondas estándar. Es necesario cumplir estrictamente los requisitos de separación lateral respecto a objetos metálicos adyacentes y sondas cercanas para evitar diafonía e interferencias de las paredes laterales. Asegúrese de que el soporte de montaje no invada la zona de campo activo de la punta de la sonda.
Consejos de puesta en servicio y cableado
El cable FluidLoc nunca debe empalmarse, cortarse ni modificarse. La longitud eléctrica precisa del cable de 9,0 metros forma parte del circuito de radiofrecuencia (RF) sintonizado; cambiar la longitud altera permanentemente las curvas de calibración. Verifique siempre la tensión de CC de la separación en la salida del Proximitor durante la instalación mecánica para confirmar que se encuentra dentro del intervalo de funcionamiento lineal antes de bloquear el conjunto de montaje.
Directrices de instalación
ADVERTENCIA CRÍTICA: Verifique que la maquinaria esté completamente apagada, bloqueada y etiquetada antes de la instalación. Asegúrese de que el eje no gire durante el procedimiento de ajuste físico de la separación para evitar cualquier contacto físico entre la superficie de la sonda y la superficie objetivo, lo que causaría daños irreparables en la punta PPS.
1
Limpie el puerto de montaje e inspeccione la superficie para asegurarse de que no tenga residuos metálicos, rebabas ni oxidación.
2
Inserte la carcasa lisa de la sonda en el manguito, asegurándose de orientar la dirección de salida lateral del cable para evitar dobleces pronunciados.
3
Conecte la sonda al cable de extensión y al sensor Proximitor, y encienda el sistema para supervisar la salida de tensión de CC.
4
Ajuste la separación física de la sonda hasta obtener la tensión de CC objetivo (normalmente -10 Vcc para la polarización en el punto medio) y, a continuación, apriete las abrazaderas de montaje al par especificado para fijar el conjunto.
