Descripción

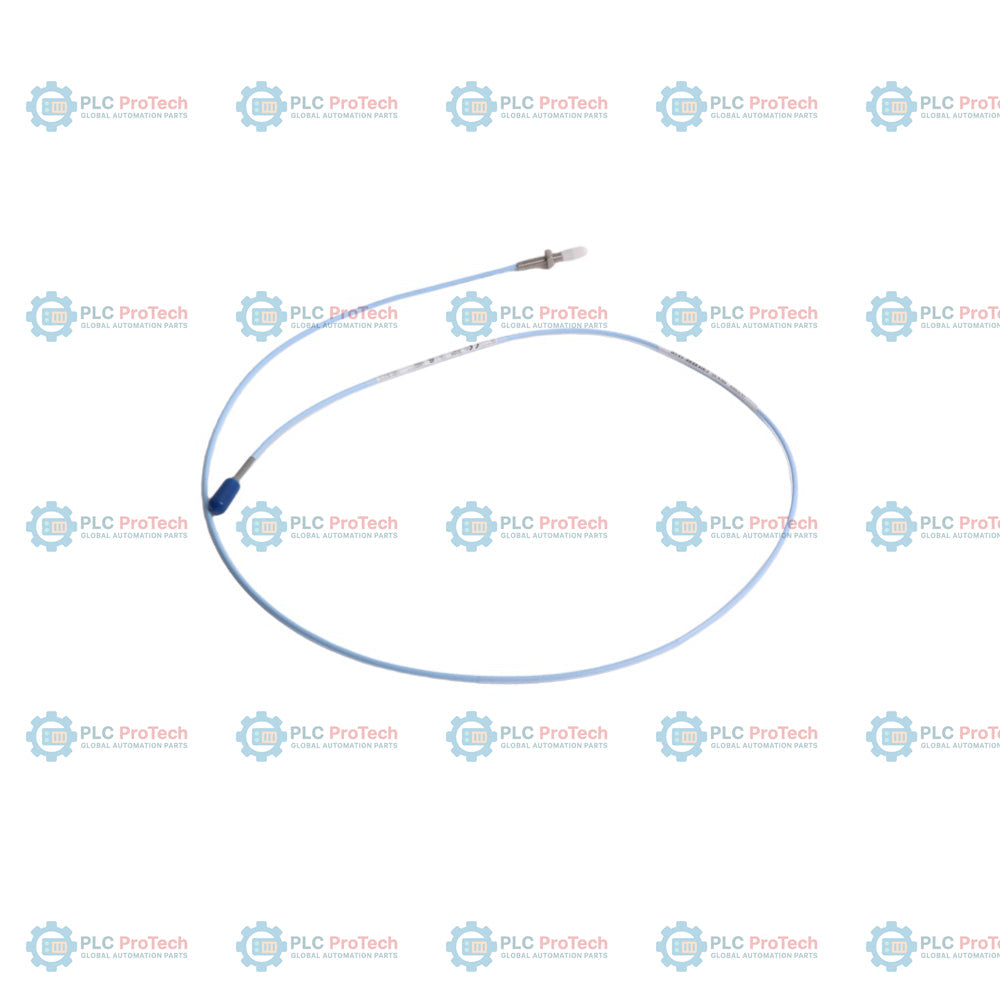

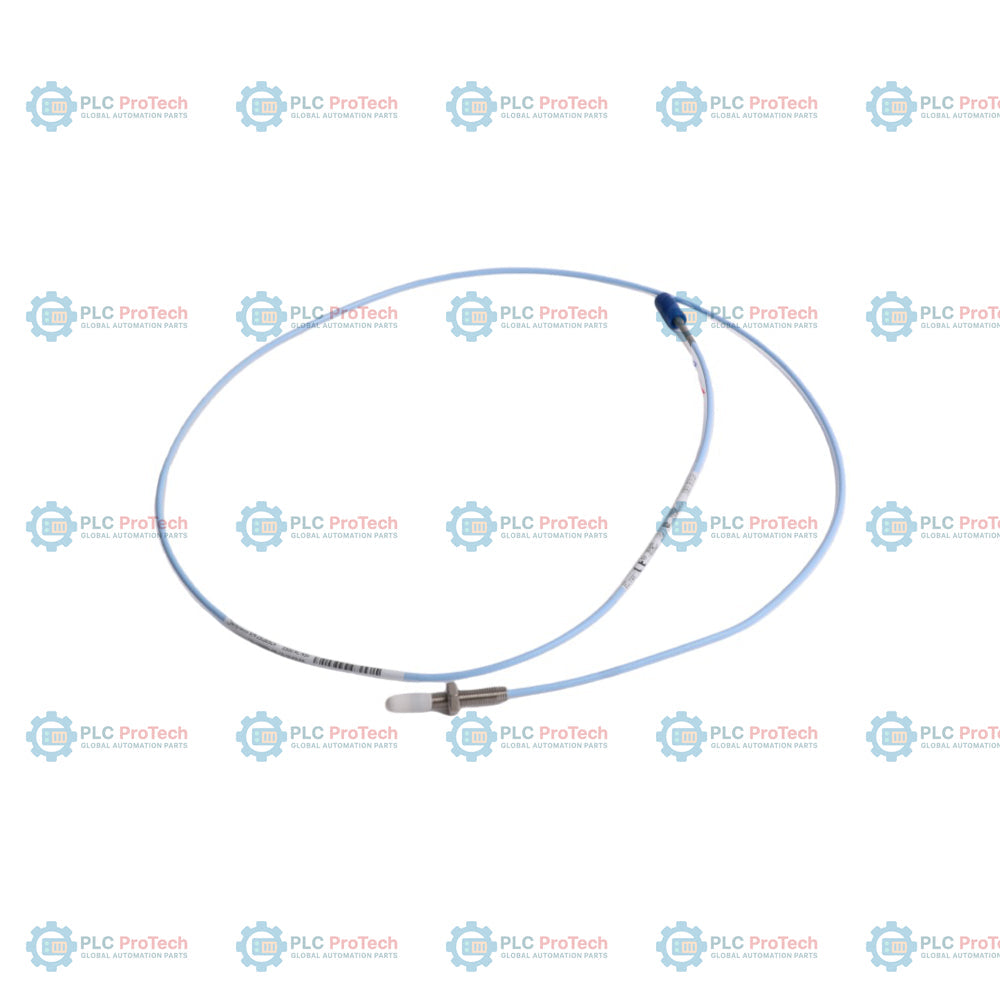

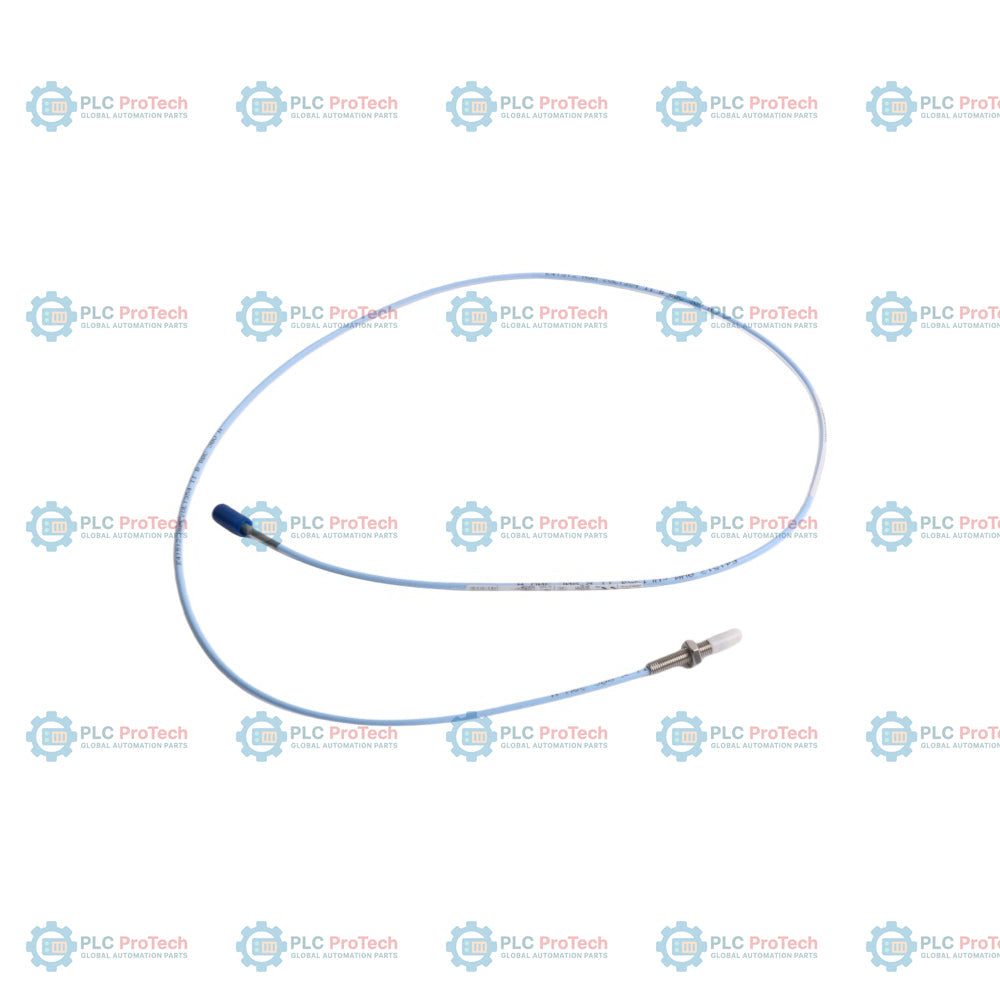

330901-00-12-05-02-05: Esta configuración de sonda de proximidad 3300 NSv se define por una carcasa de acero completamente roscada 1/4-28 UNF-2A sin armadura externa, con una longitud sin rosca de 0,0 pulgadas de la opción 00, una longitud de carcasa de 1,2 pulgadas de la opción 12 y una longitud total de sonda de 0,5 metros (20 pulgadas) de la opción 05. Forma parte del sistema de transductor 3300 XL NSv, diseñado para medir sin contacto la vibración y la posición axial del eje en configuraciones de maquinaria con áreas objetivo limitadas o holguras mecánicas reducidas.

Esta variante específica combina un cable coaxial estándar sin armadura de 75 ohmios con un conector coaxial ClickLoc hembra miniatura (opción 02) y se suministra con el paquete de aprobaciones de múltiples organismos de la opción 05 para áreas peligrosas. La sonda 3300 NSv funciona con tecnología de corrientes de Foucault y proporciona un factor de escala equivalente al de los transductores estándar, a la vez que mantiene un formato muy compacto para evitar la diafonía y las interferencias de vista lateral en componentes mecánicos de diámetro reducido.

Características

• Cuerpo completamente roscado: La longitud sin rosca de 0,0 pulgadas de la opción 00 permite montar la carcasa al ras directamente en la rosca de la maquinaria.
• Carcasa compacta de 1,2 pulgadas: La opción 12 proporciona una longitud total de carcasa de 1,2 pulgadas, adecuada para perfiles con holguras internas reducidas.
• Configuración con cable corto: La longitud total de sonda de 0,5 metros de la opción 05 permite un tendido limpio y directo hasta la conexión del cable de extensión.
• Cable estándar sin armadura: La opción 02 suministra un cable coaxial FEP sin armadura de 75 ohmios, terminado con un conector ClickLoc hembra miniatura.
• Clasificación para áreas peligrosas: La opción 05 proporciona múltiples certificaciones internacionales (CSA, ATEX, IECEx) para zonas intrínsecamente seguras y no inflamables.
• Optimización para objetivos reducidos: Diseñada específicamente para diámetros de eje inferiores a 13 mm (0,5 in) y holguras de contrataladro de hasta 9,5 mm (0,375 in).

Aplicaciones

• Medición de la vibración dinámica y la posición axial del eje en maquinaria rotativa de diámetro reducido.
• Penetraciones de carcasas de turbinas de gas aeroderivadas y conjuntos de turbinas de alta velocidad.
• Compresores centrífugos y bombas con holgura radial y axial limitada.
• Monitoreo de cojinetes de película de fluido en espacios mecánicos con holguras reducidas.

Información para pedidos

Especificaciones técnicas

Pautas de instalación

• Par de montaje: El par de montaje recomendado para la carcasa 1/4-28 UNF es de 5,1 N m (45 in lb). No supere el par máximo nominal de 7,3 N m (65 in lb) para evitar el agarrotamiento de la rosca o daños en la carcasa.
• Límites del diámetro del objetivo: Mantenga un diámetro mínimo del objetivo plano de 8,9 mm (0,35 in) y se recomienda un mínimo de 13 mm (0,5 in) para garantizar una calibración precisa del factor de escala.
• Separación de las puntas: Mantenga una separación de al menos 25 mm (1,0 in) para las sondas de posición axial o 23 mm (0,9 in) para las sondas de vibración radial a fin de evitar interferencias electromagnéticas.
• Cuidado de los conectores: Apriete manualmente los conectores coaxiales ClickLoc. Se recomienda encarecidamente proteger las conexiones con protectores de conectores o cinta de silicona para protegerlas de los aceites de turbina y la humedad.

Conformidad y certificaciones

• Directiva EMC: 2014/30/EU (EN 61000-6-2 y EN 61000-6-4)
• Directiva RoHS: 2011/65/EU (EFUP de 15 años según SJ/T 11364-2024)
• Seguridad funcional: certificado SIL 2 (HFT=0) y SIL 3 (HFT=1)
• Áreas peligrosas: múltiples aprobaciones de seguridad intrínseca (ia) y no inflamable (nA, ec) conforme a las normas ATEX, IECEx y CSA
