Descripción

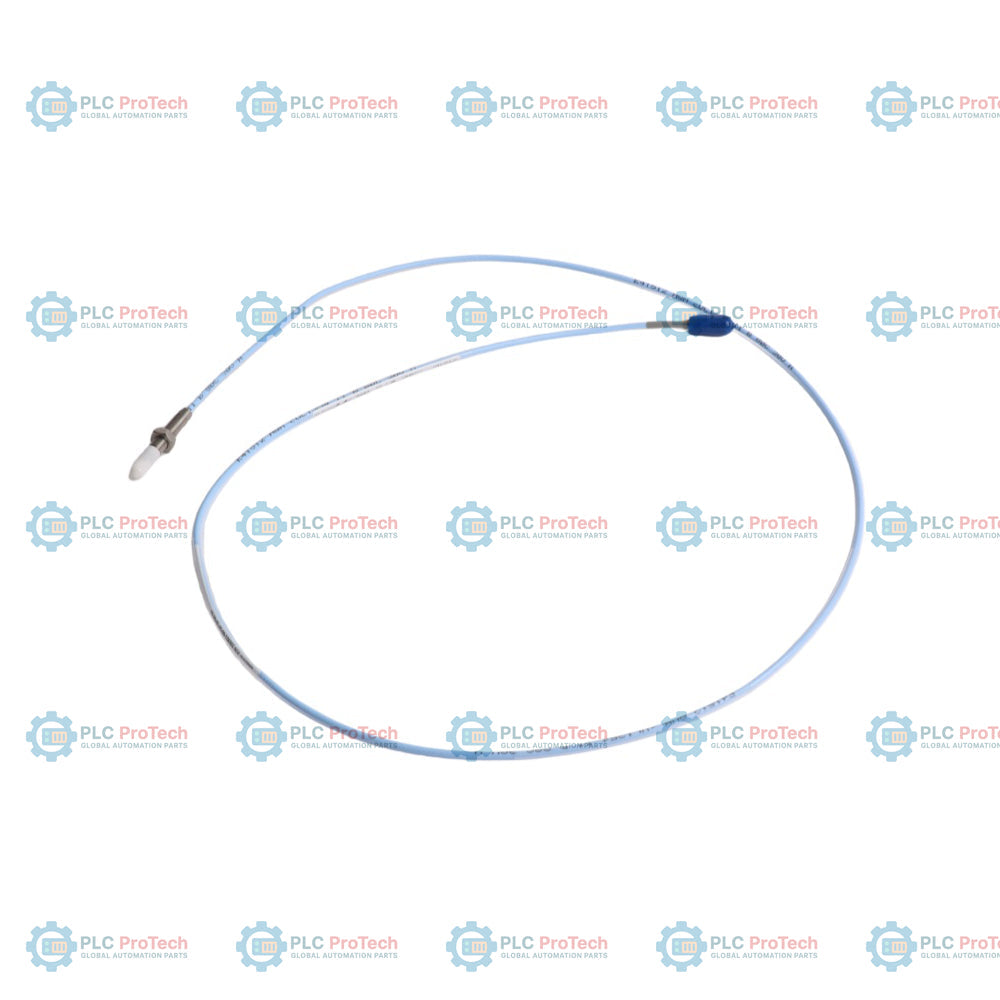

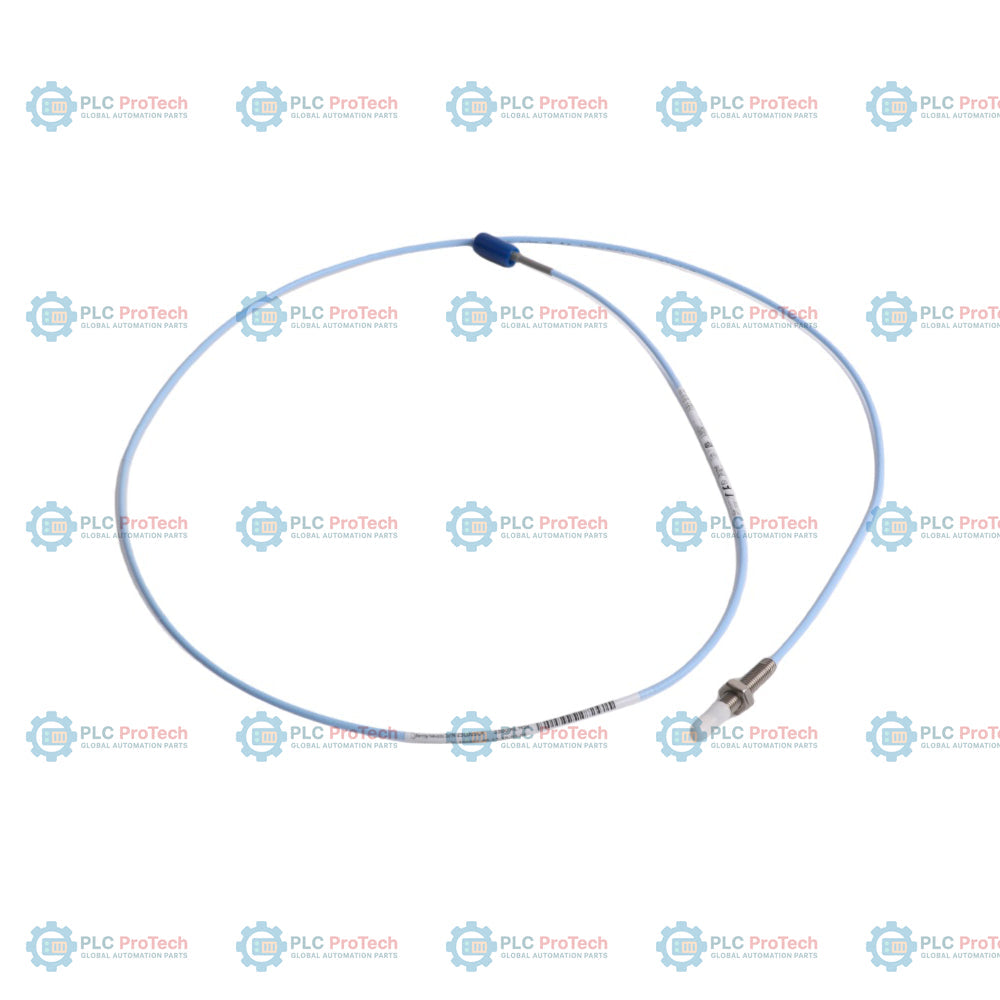

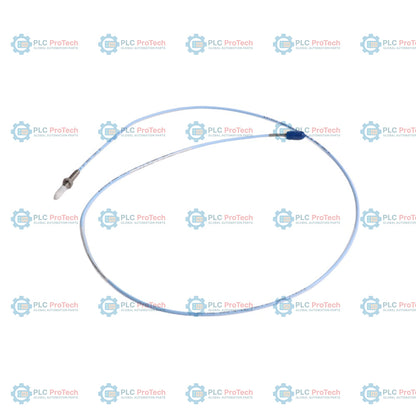

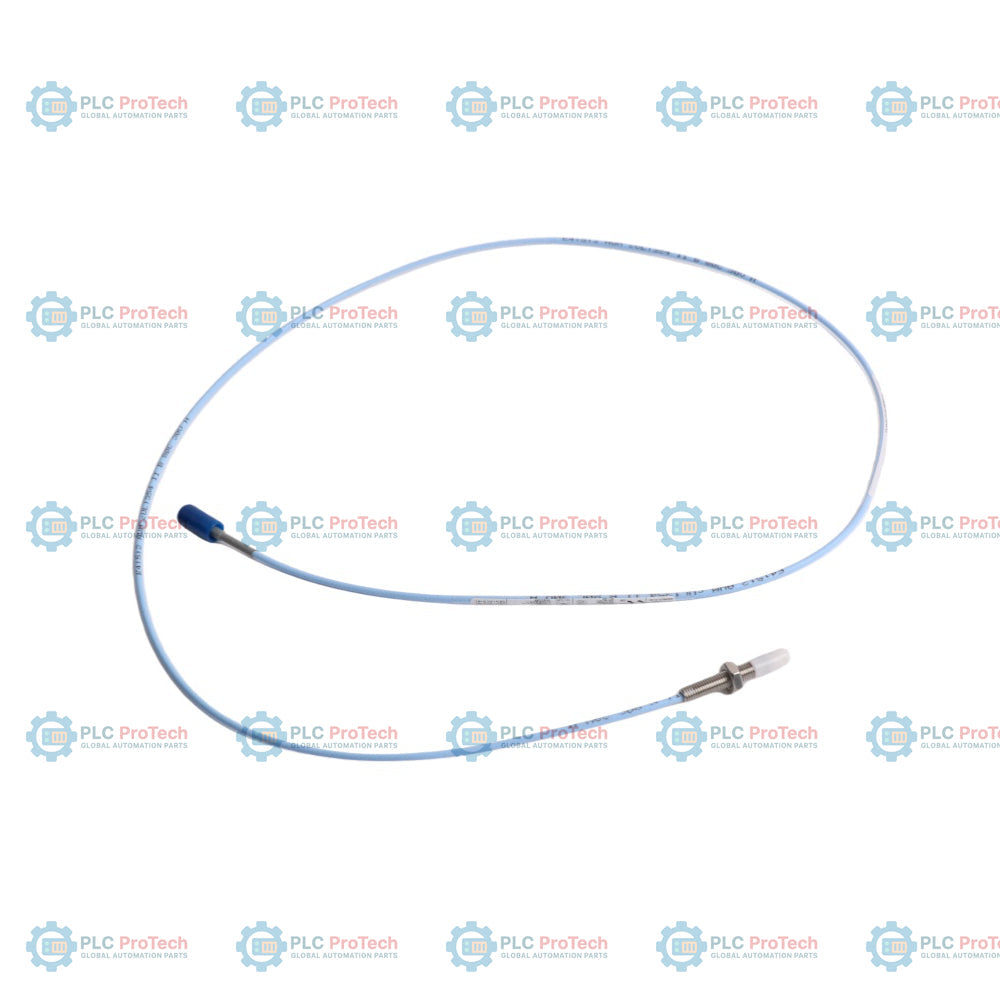

La opción 00 (longitud sin rosca de 0,0 pulgadas), la opción 18 (longitud total de carcasa de 1,8 pulgadas), la opción 70 (longitud total de 7,0 m) y la opción 02 (cable coaxial estándar con conector coaxial miniatura ClickLoc) especifican esta configuración 330901-00-18-70-02-CN: una sonda de proximidad 3300 NSv de corrientes de Foucault que incorpora el paquete de aprobación para áreas peligrosas de China -CN.

A diferencia de la variante 330902 con armadura, esta configuración 330901 sin armadura se utiliza en instalaciones donde el espacio para el tendido es reducido y no se requiere protección mecánica directa. El conector coaxial ClickLoc estándar de este modelo no incluye un protector de conector, lo que ofrece un perfil de conexión terminal compacto y ligero. Es fundamental que el sufijo -CN designe las certificaciones NEPSI y CCC, cumpliendo directivas chinas específicas para áreas peligrosas y haciéndolo adecuado para la protección de maquinaria industrial en entornos regulados.

Características

• La longitud sin rosca de 0,0 pulgadas / 0 mm de la opción 00 proporciona un cuerpo completamente roscado para inserciones profundas o un posicionamiento flexible.
• La longitud de carcasa de 1,8 pulgadas de la opción 18 especifica una longitud total del cuerpo compatible con entornos de montaje estándar.
• La longitud total de 7,0 metros de la opción 70 permite la conexión directa a cables de extensión o transmisores sin empalmes intermedios en el trayecto.
• El conector de la opción 02 designa una terminación coaxial miniatura ClickLoc en un cable estándar de 75 ohmios con aislamiento de FEP, sin protector de conector integrado.
• El sufijo -CN incorpora certificaciones específicas de China para áreas peligrosas, incluidas NEPSI y CCC.
• El diseño de rosca 1/4-28 UNF-2A garantiza un montaje mecánico sencillo en puertos industriales estándar.

Aplicaciones

• Monitoreo sin contacto de la vibración y la posición del eje en maquinaria rotativa de diámetro reducido.
• Monitoreo de la carcasa y los cojinetes internos de turbinas de gas aeroderivadas, donde la holgura y la geometría respecto al objetivo están muy restringidas.
• Maquinaria de alta velocidad que requiere retroalimentación de vibración radial o posición axial en espacios reducidos.
• Monitoreo de vibraciones de compresores de proceso que requiere una alta resistencia química.

Información para pedidos

Especificaciones técnicas

Conexiones e interfaces

Directrices de instalación

• \Montaje de la rosca de la sonda: Enrosque el cuerpo de la sonda 1/4-28 UNF-2A en el soporte o puerto de montaje. El par máximo recomendado es de 5,1 N m (45 pulg.-lb). No supere 7,3 N m (65 pulg.-lb) para evitar dañar la carcasa.
• \Calibración de la separación con el objetivo: Ajuste la separación mecánica entre la punta de la sonda y el objetivo a 1,0 mm (40 mils), lo que corresponde al centro del rango lineal de funcionamiento de 1,5 mm (60 mils).
• \Seguridad de los conectores: Asegúrese de que los conectores coaxiales ClickLoc estén completamente insertados y hayan hecho clic. Para sellar las conexiones contra la humedad y el aceite, utilice cinta de silicona autofusionable (número de pieza 03200006).
• \Radio de curvatura del cable: Mantenga un radio de curvatura mínimo de 25,4 mm (1,0 pulg.) para el cable coaxial sin armadura durante el tendido.
• \Áreas peligrosas: Para cumplir la normativa en zonas reguladas, instale siguiendo el plano 141092 y las instrucciones de certificación locales.

Cumplimiento y certificaciones

• \NEPSI: Certificado de protección contra explosiones para áreas peligrosas de China (mediante el paquete con sufijo -CN).
• \CCC: Cumple con el Certificado Obligatorio de China para atmósferas explosivas.
• \ATEX / IECEx: Seguridad intrínseca (Ex ia IIC T5...T1 Ga) y seguridad sin chispas/aumentada (Ex nA/ec IIC) cuando se utiliza en configuraciones de sistema aprobadas.
• \CSA: Certificado según las normas canadienses y estadounidenses (Clase I, Div. 1, Grupos A, B, C, D).
