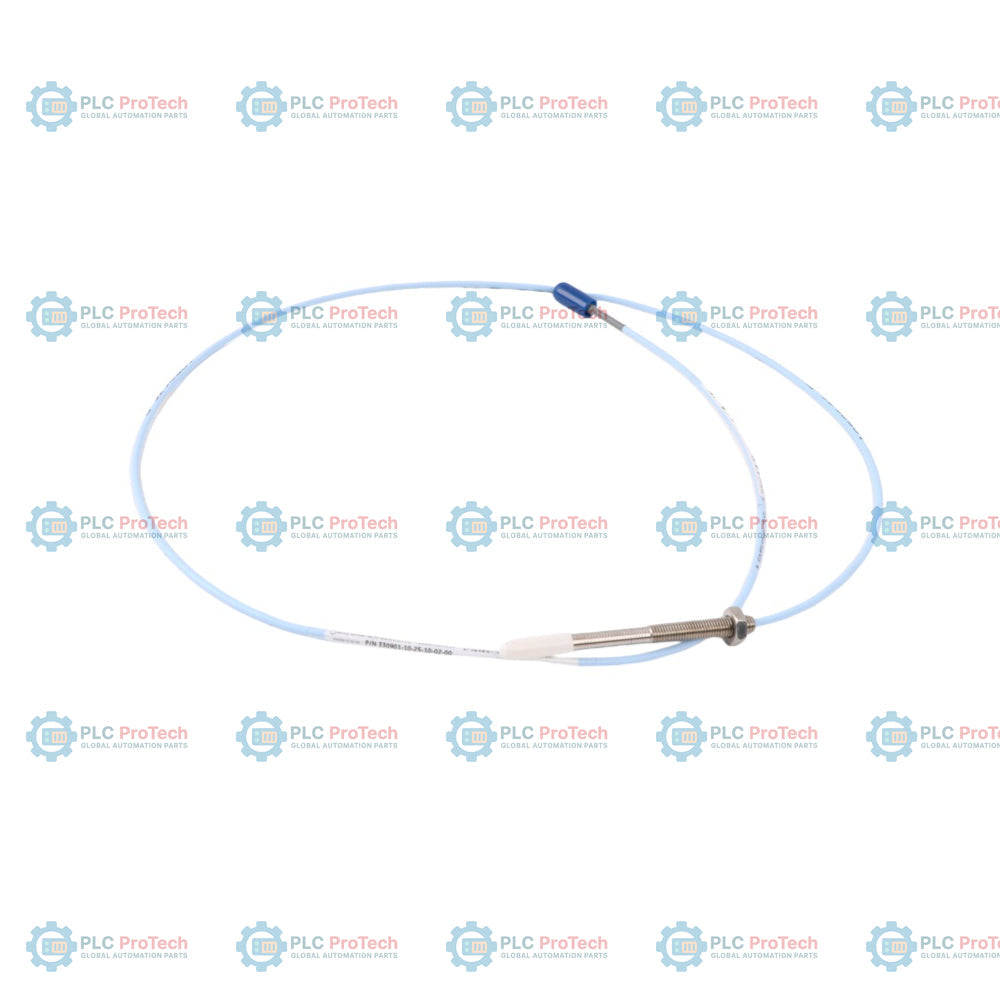

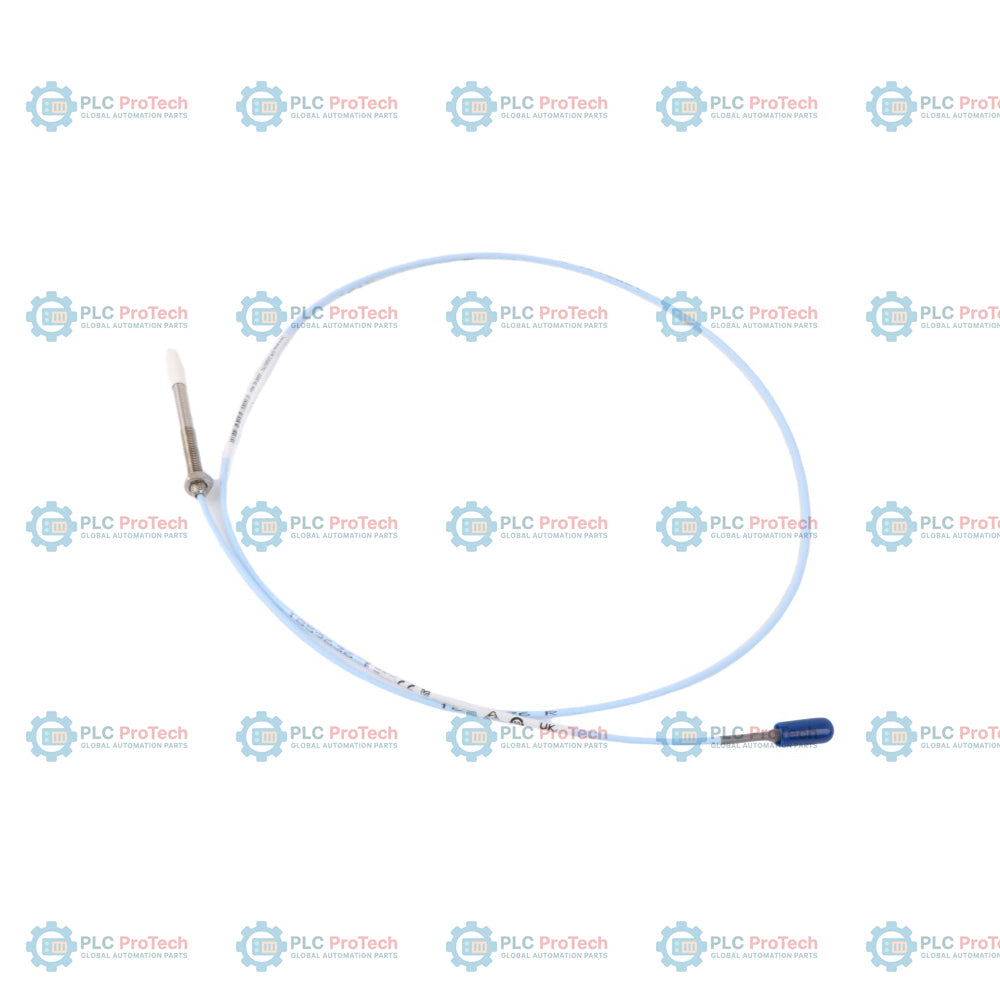

La opción 14 (longitud sin rosca de 1,4 pulgadas) y la opción 43 (longitud total de carcasa de 4,3 pulgadas) especifican esta configuración de sonda de proximidad 3300 NSv sin armadura: 330901-14-43-10-02-05, una sonda de proximidad de corrientes parásitas con rosca 1/4-28 UNF, adecuada para espacios reducidos hacia el objetivo. Esta configuración específica cuenta con una longitud total de cable de 1,0 metros (opción 10), terminada con un conector coaxial miniatura ClickLoc en un cable estándar sin armadura (opción 02), y está certificada conforme a múltiples aprobaciones para áreas peligrosas (opción 05).
A diferencia de las opciones con armadura, como el modelo 330902, o de las configuraciones con protectores de conector integrados (opción 01), esta configuración utiliza un diseño de cable estilizado, sin armadura y con aislamiento de FEP, para aplicaciones en las que ya se dispone de un conducto protector externo o blindaje mecánico. El sistema de transductor 3300 NSv funciona en un rango lineal de 1,5 mm (60 mils) y está optimizado para maquinaria de diámetro interior pequeño o espacios laterales reducidos, donde las sondas estándar de 8 mm o 5 mm están limitadas por la diafonía electromagnética y las restricciones de espacio.
| Opción | Código de este SKU | Descripción |
|---|---|---|
| Número de pieza solicitables | 330901-14-43-10-02-05 | Sonda de proximidad 3300 NSv, rosca 1/4-28 UNF, sin armadura |
| A - Longitud sin rosca | 14 | Longitud sin rosca: 1,4 pulgadas (36 mm) |
| B - Longitud total de la carcasa | 43 | Longitud de la carcasa: 4,3 pulgadas (109 mm) |
| C - Longitud total | 10 | Longitud de la sonda: 1,0 metros (39 pulgadas) |
| D - Conector y cable | 02 | Conector coaxial miniatura ClickLoc, cable estándar |
| E - Aprobación de agencia | 05 | Múltiples aprobaciones (CSA, ATEX, IECEx y otras certificaciones) |
| Fabricante | Bently Nevada |
| Número de pieza / modelo | 330901-14-43-10-02-05 |
| Familia de productos | Sistema de transductor de proximidad 3300 XL NSv |
| Tamaño de rosca | 1/4-28 UNF-2A |
| Opción de armadura | Sin armadura (cable coaxial con cubierta de FEP sin armadura) |
| Material de la punta de la sonda | Sulfuro de polifenileno (PPS) |
| Material de la carcasa de la sonda | Acero inoxidable AISI 304 |
| Tipo de cable de la sonda | Coaxial de 75 ohmios, aislado con propileno fluorado de etileno (FEP) |
| Resistencia de CC de la sonda (R_PROBE) | 4,2 ohmios +/- 0,5 ohmios (conductor central a conductor exterior) |
| Rango lineal | 1,5 mm (60 mils), de aproximadamente 0,25 mm a 1,75 mm (10 a 70 mils) |
| Ajuste de separación recomendado | 1,0 mm (40 mils) |
| Factor de escala incremental (ISF) | 7,87 V/mm (200 mV/mil) +12,5 % / -20 % en el intervalo de 0 °C a 45 °C |
| Desviación respecto a la línea recta de mejor ajuste (DSL) | Menos de +/- 0,06 mm (+/- 2,3 mils) |
| Respuesta en frecuencia | 0 a 10 kHz: +0, -3 dB típicos (hasta 305 m / 1000 ft de cableado de campo) |
| Resistencia a la tracción | 220 N (50 lb) máximo nominal desde la carcasa de la sonda hasta el cable de la sonda |
| Tipo de conector | Conector coaxial macho miniatura ClickLoc de latón chapado en oro |
| Par de la carcasa (1/4-28 UNF) | 5,1 N-m (45 in-lb) recomendado, 7,3 N-m (65 in-lb) máximo nominal |
| Temperatura de funcionamiento y almacenamiento | -52 °C a +177 °C (-62 °F a +351 °F) |
| Humedad relativa | 100 % de condensación, no sumergible cuando los conectores están protegidos |
| Sellado de presión de la sonda | Junta tórica de Viton para el sellado de presión entre la punta de la sonda y la carcasa |
| Compatibilidad del sistema | Cable de extensión 330930 y sensor Proximitor 330980 |
Envío express mundial
Devoluciones y garantía
Fabricante: Bently Nevada
Número de producto: 330901-14-43-10-02-05
País de origen:Estados Unidos
Tipo de producto: Sondas de proximidad 3300 NSv
Código de barras: 8537101190
Pago: Transferencia bancaria, Western Union
Peso: 120g
Dimensiones: 45 mm x 90 mm x 90 mm (alto x W x fondo)
Puerto de envío: Xiamen
Garantía: 12 meses
